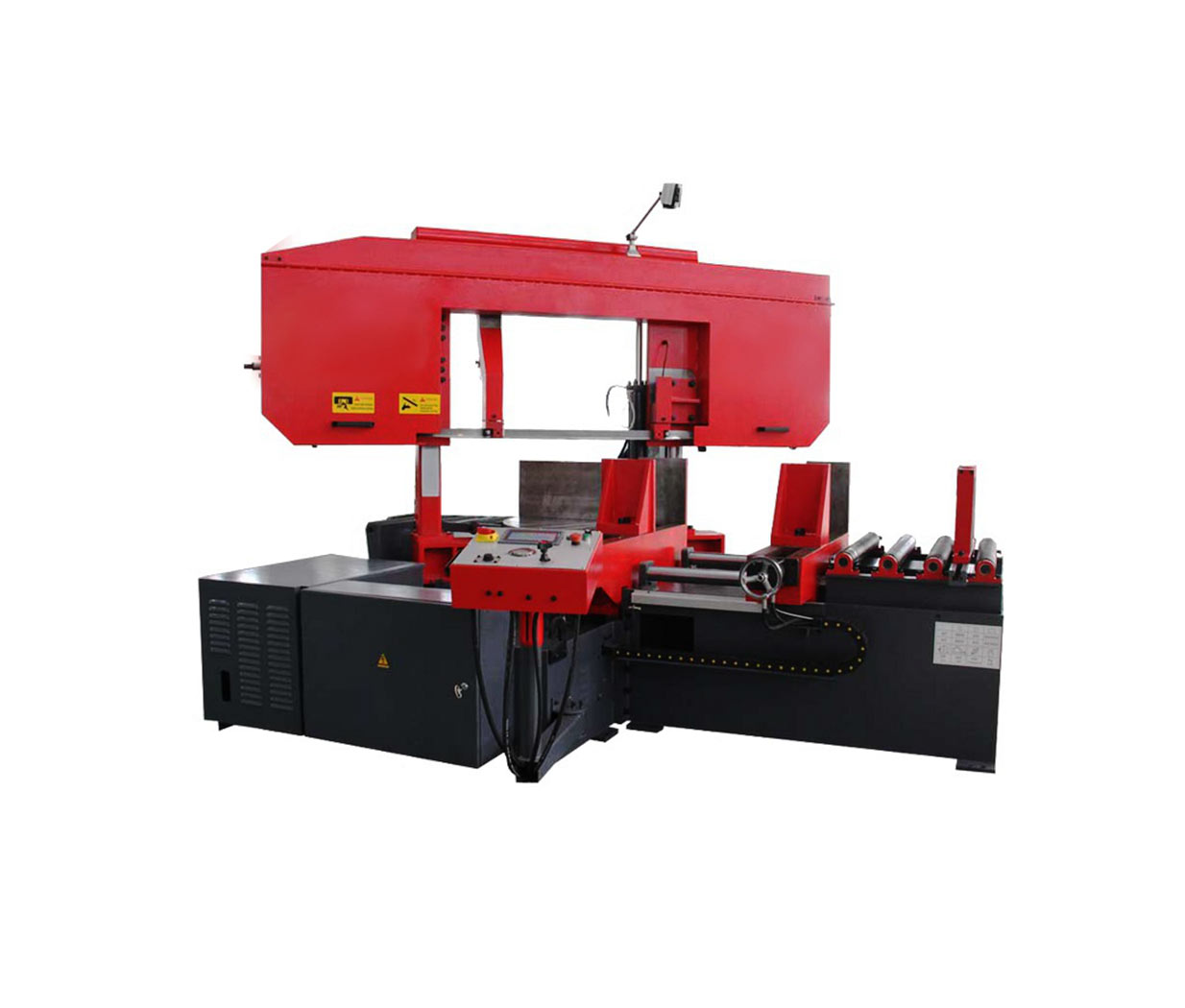

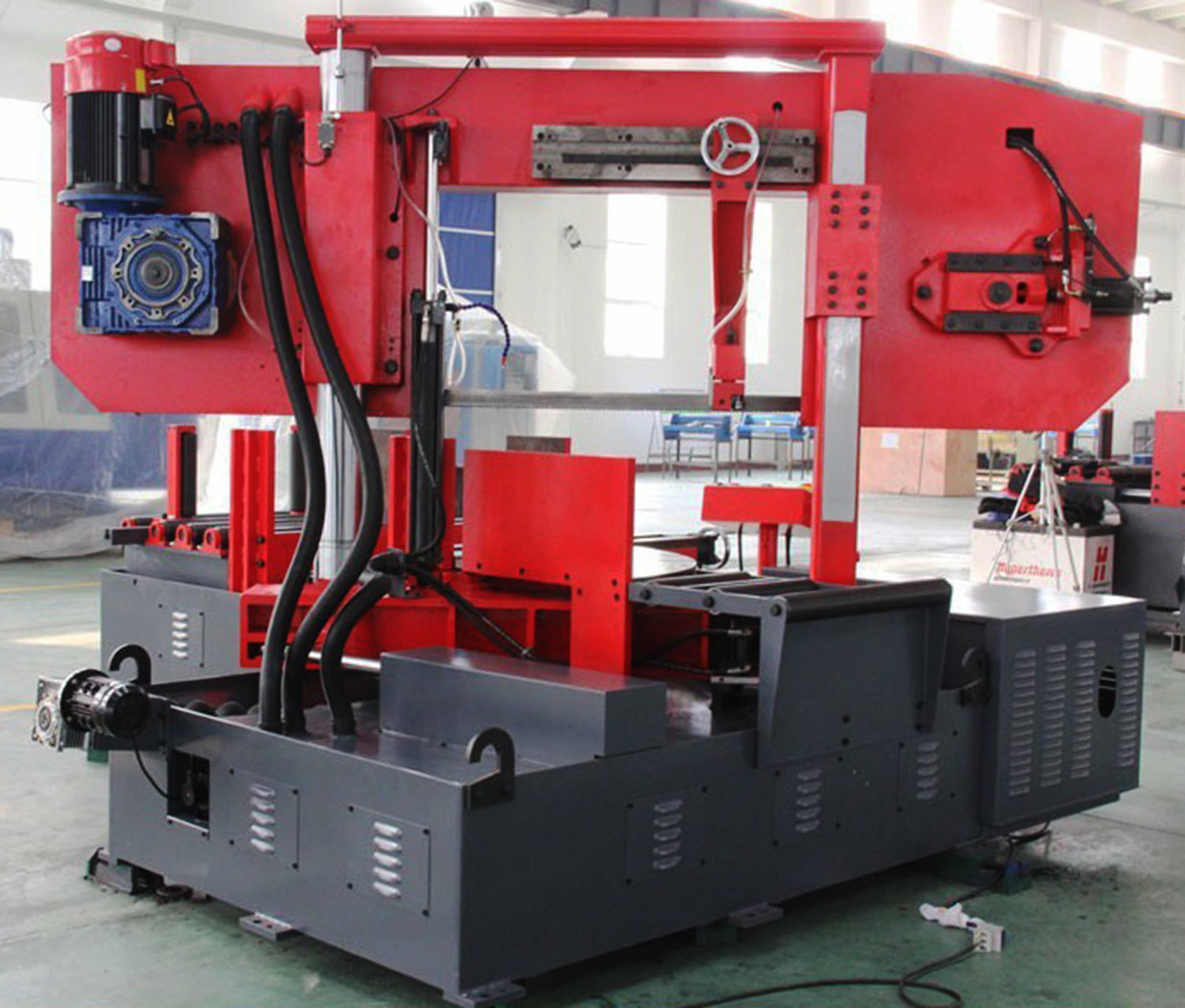

Автоматический ленточнопильный колонный станок Stalex BS-600GА

Модель Stalex BS-600GA является автоматическим ленточнопильным станком, колонного одностоечного типа.
Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 600 мм и прямоугольной заготовки 850x600 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°.

Одностоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны):

1 колонна основная большего диаметра по которой вертикально перемещается горизонтальная пильная рама.
2 колонна направляющая, данная колонна задаёт окончательное жёсткое направление рамы при работе и на холостом ходу.

Пильная рама, представляет собой стальную сварную конструкцию
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход тисков.
На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.

Основные элементы

• Угол пиления заготовок 90°; 15°; 30°; 45°.
• Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.
• Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
• Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
• ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
• Станок управляется трёхфазным двигателем.
• Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 0-100 м/мин (без цифровой индикации).

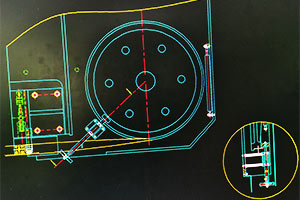

• Предохранительный концевик на кожухе маховика и концевик (за маховиком натяжения полотна) для контроля/отключения станка при обрыве полотна (оберегающие станок от поломок в случае если лента повреждена).
• Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
• Термозащита электродвигателя
• Система смазки и охлаждения полотна
• Тиски гидравлические с возможностью быстрого зажима заготовок
• Механическое натяжение полотна + индикатор натяжения полотна
• Дисковая щётка для очистки полотна от стружки, приводимая в движение от вращения шкива
• Конвейер для сбора стружки, приводимая в движение автоматически
• Сенсорный дисплей управления
• Подсветка зоны резания
• Автоматическое подъём рамы при завершении резки

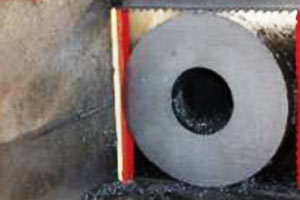

Угол пиления заготовок 90°; 15°; 30°; 45°.

Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.

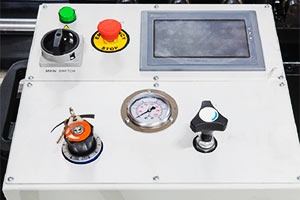

Панель управления выведена консолью к станку, для удобства оператора. Длина подачи заготовки контролируется автоматически c ЧПУ (СNC). ЧПУ станка строится на PLC контроллере. Сенсорный дисплей управления. Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 0-100 м/мин (без цифровой индикации).

Механическое натяжение полотна.

Датчик контроля (на обрыв полотна). Концевика на натяжения полотна – нет.

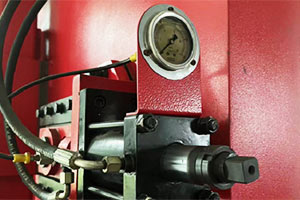

Индикатор натяжения полотна

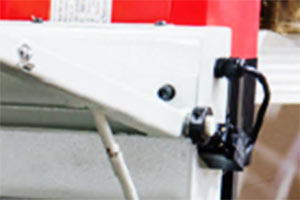

Предохранительные концевики на кожухе маховика.

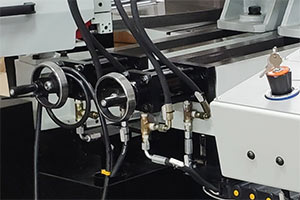

Тиски гидравлические с возможностью быстрого зажима заготовок

Механическая дисковая щётка для очистки полотна от стружки (с приводом от движения шкива).

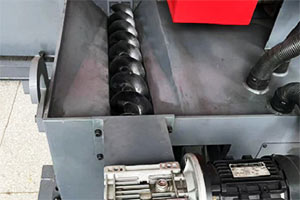

Шнековый приводной конвейер для сбора стружки

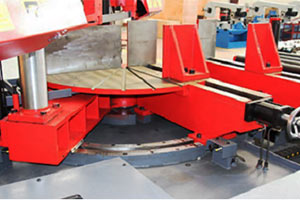

Поворотный механизм
