Автоматический ленточнопильный колонный станок Stalex H-320А

Модель Stalex H-320А является автоматическим ленточнопильным станком, колонного типа.
Автоматические ленточнопильные станки, предназначены для пиления труб и сплошных заготовок, максимальным диаметром круга и квадратных заготовок под углом 90°.
Колонные ленточнопильные станки имеют 2 вертикальные стойки по которым перемещается горизонтальная пильная рама, образуя жёсткий контур с высокой стабильностью реза.
Пильная рама, представляет собой стальную сварную конструкцию.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками. На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.

Особенности:

• Произведён по стандартам СЕ
• Электрические компоненты - Siemens, Schneider, Meanwell и др.
• Мощный двигатель для эффективной резки - 4 кВт
• Пульт станка PLC (панель HMI + кнопочное управление), для программирования и управления режимов резания
• Гидравлическое натяжение ленточнопильного полотна
• Прижим пакетной резки (гидравлический)
• Моторизированная дисковая щётка для удаления стружки
• Автоматический конвейер для сбора стружки
• Функция подачи заготовок контролируется гидравлической системой

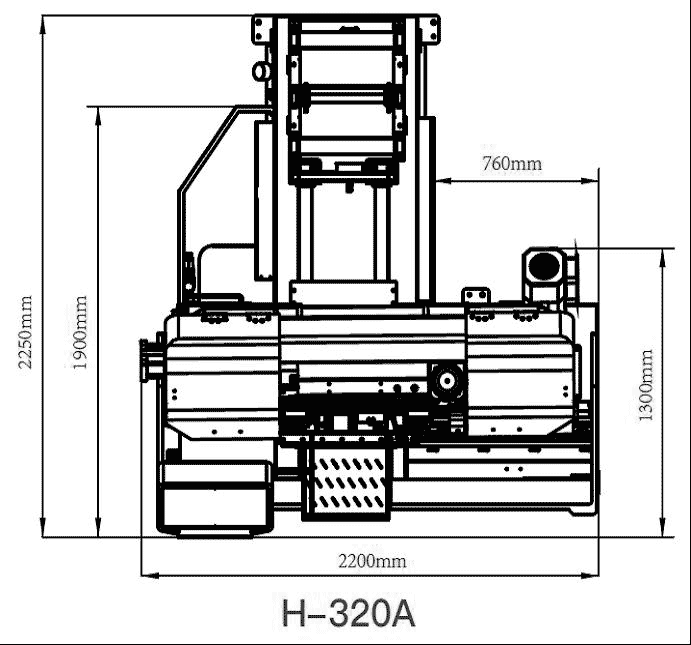

Габариты

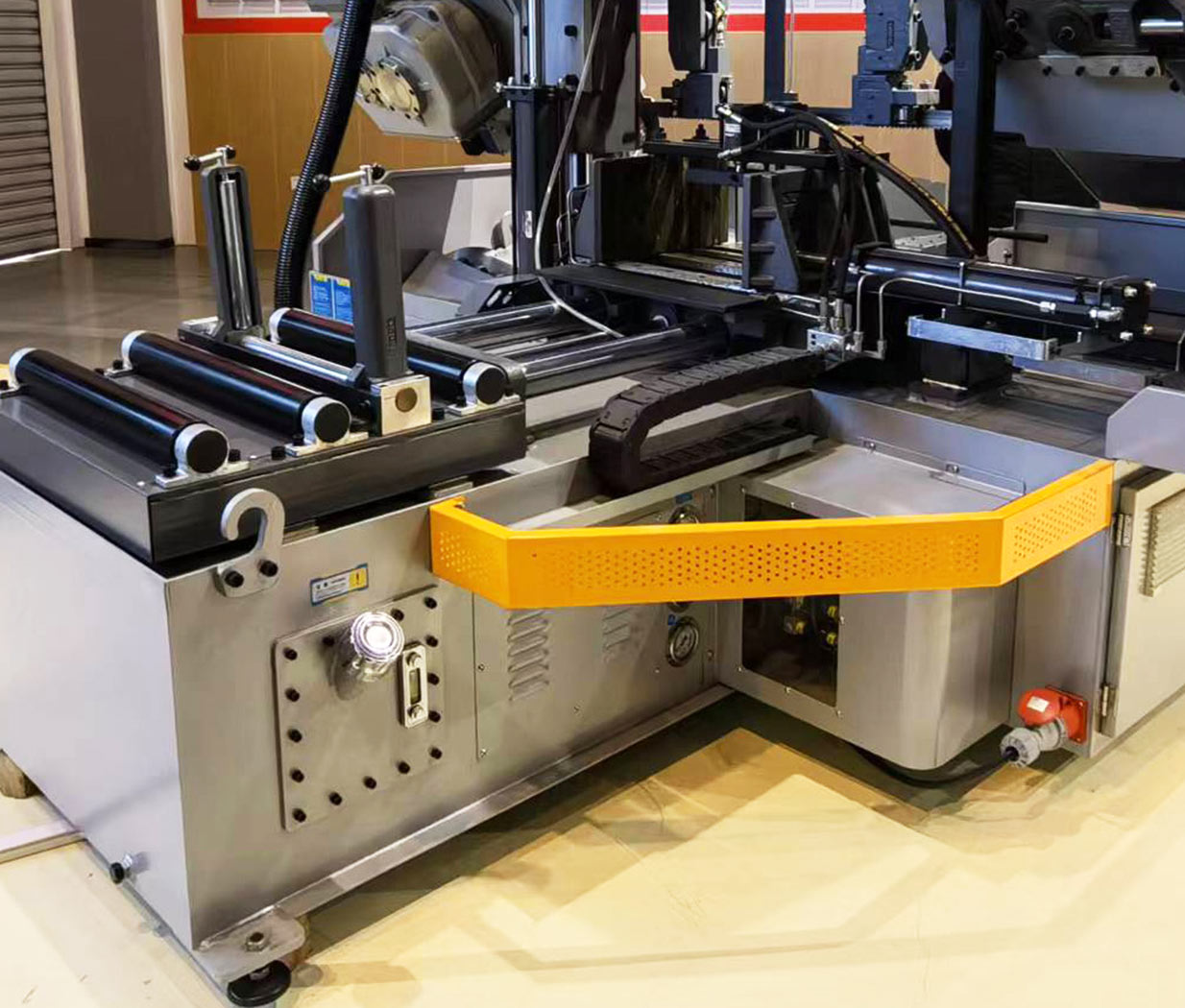

Функция подачи контролируется гидравлической системой. Размер подачи измеряется магнитной шкалой и контролируется PLC.

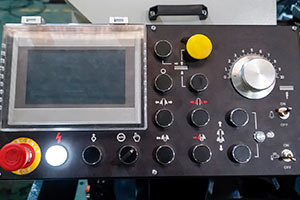

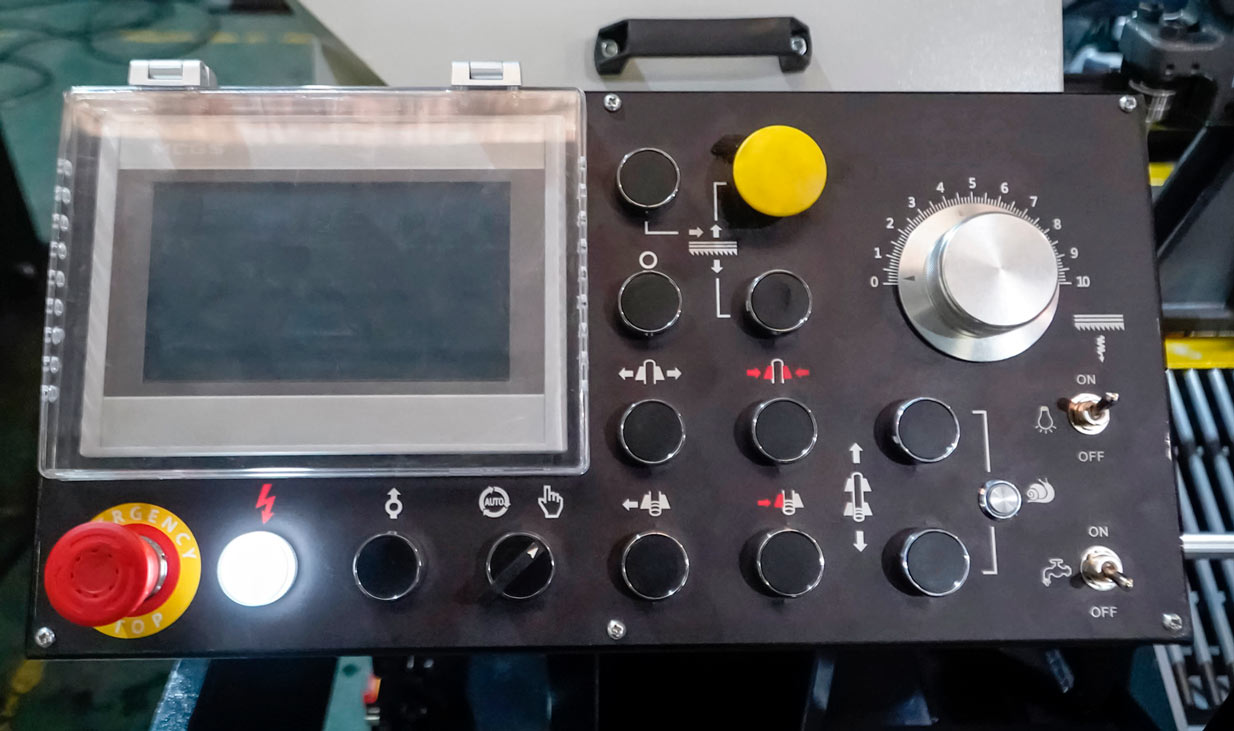

Панель станка PLC (панель HMI + кнопочное управление)

Управление и программирование режимов резания

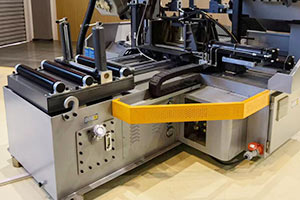

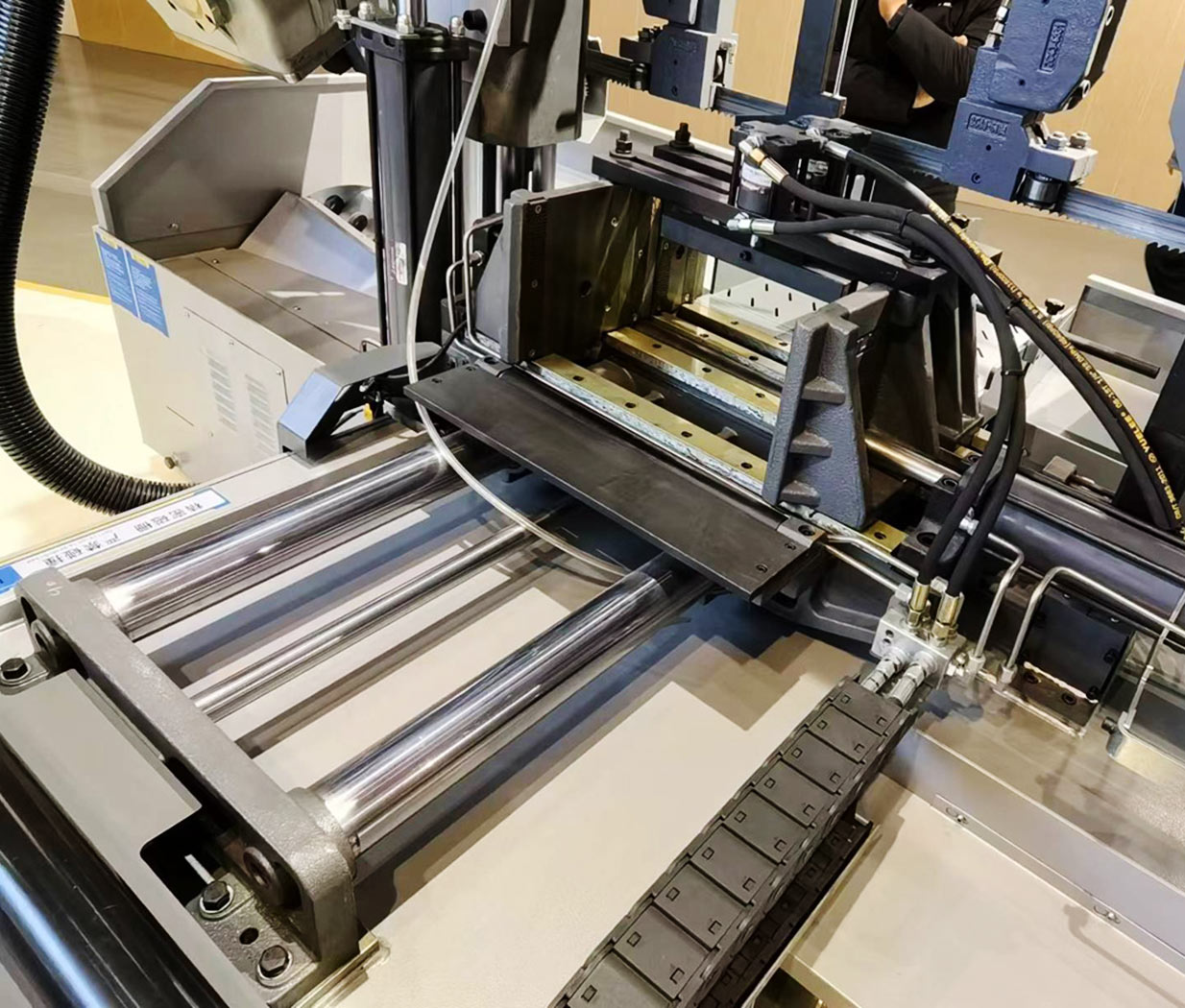

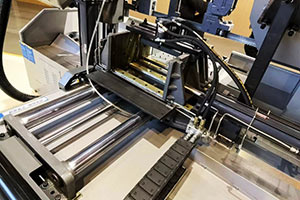

Подающий стол /тиски подачи

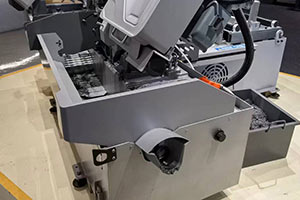

Автоматический конвейер для сбора стружки

Упаковка - стрейч-пленка + паллет.
Размер упаковки совпадает с размером станка
