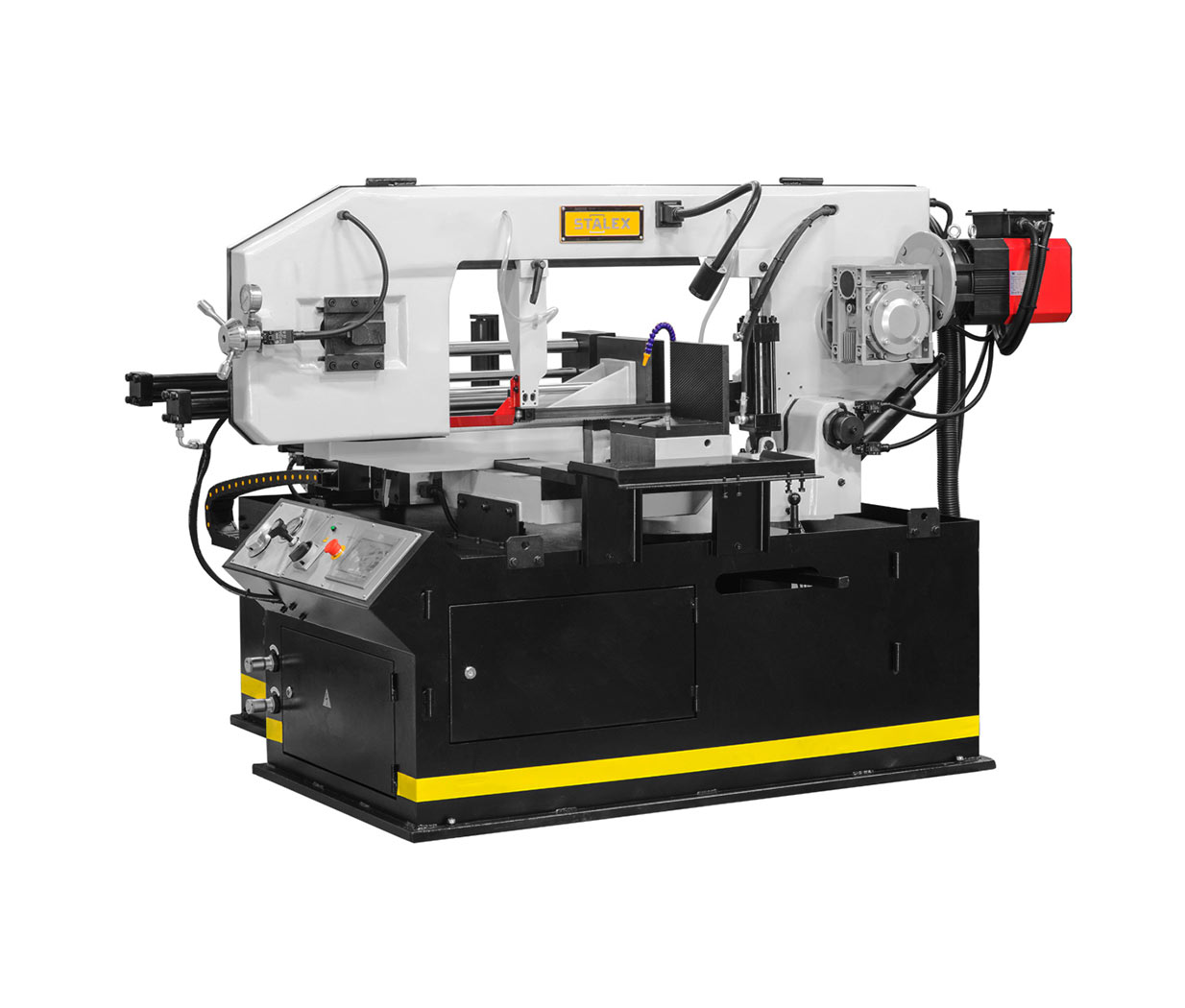

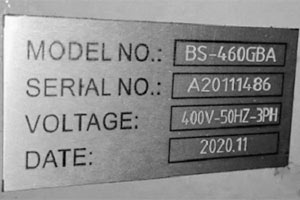

Автоматический ленточнопильный станок Stalex BS-460GBA

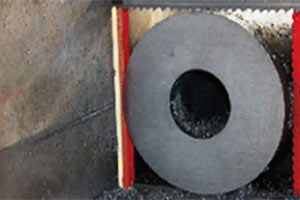

Автоматический ленточнопильный станок, предназначен для пиления труб максимальным диаметром 330 мм и прямоугольной профильной заготовки 460x250 мм под углом 90°.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск».

В стандартную комплектацию входят:

• Ленточнопильный станок
• Ленточнопильное полотно, установленное на станке

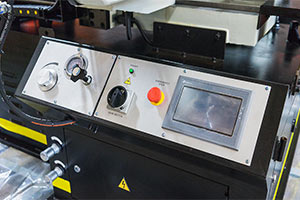

• Сенсорный экран панели управления

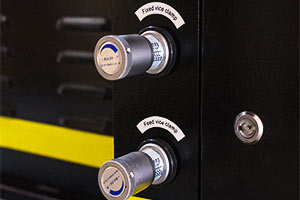

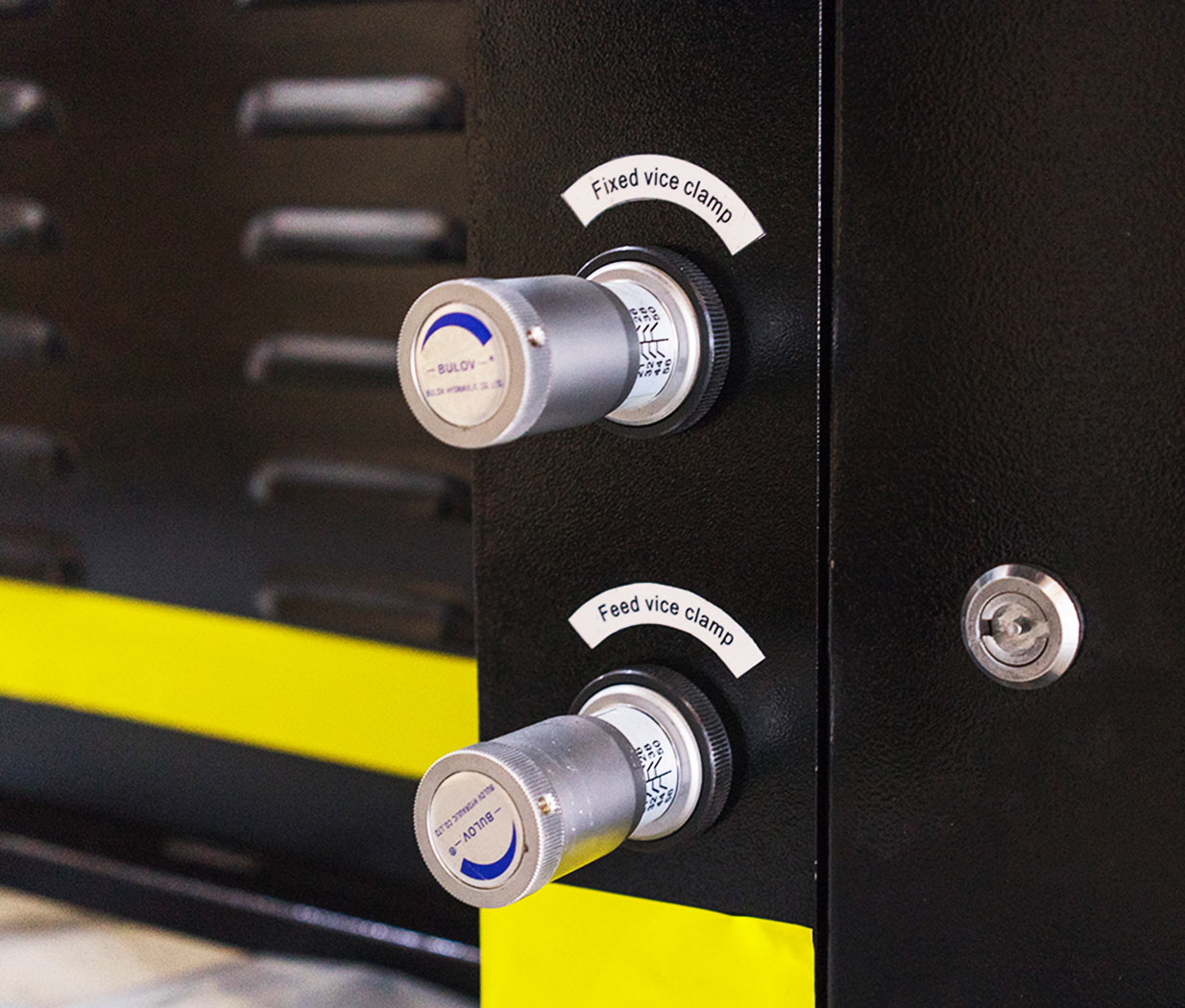

• Гидравлические зажимные тиски (дополнительным гидравлическим прижимом для пакетной резки не комплектуется)
• Автоматический зажим и подача материала в зону резания, гидравлический привод с PLC контроллером

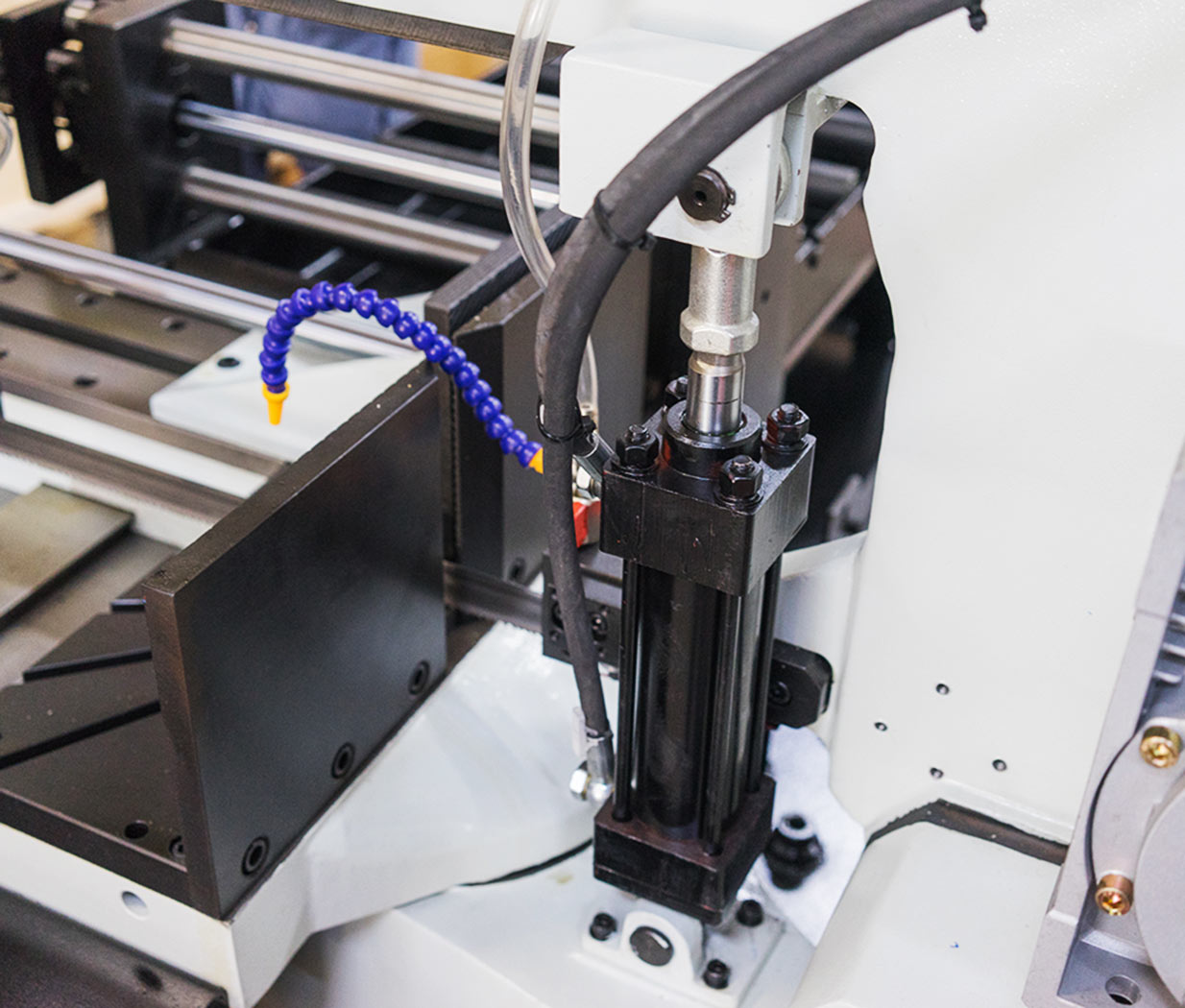

• Гидроцилиндр подъёма пильной рамы
• Регулировка подачи пильной рамы

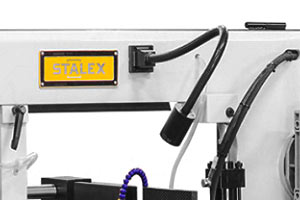

• Лампа дополнительного освещения
• Механическое натяжение полотна

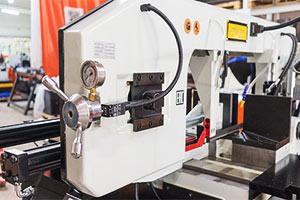

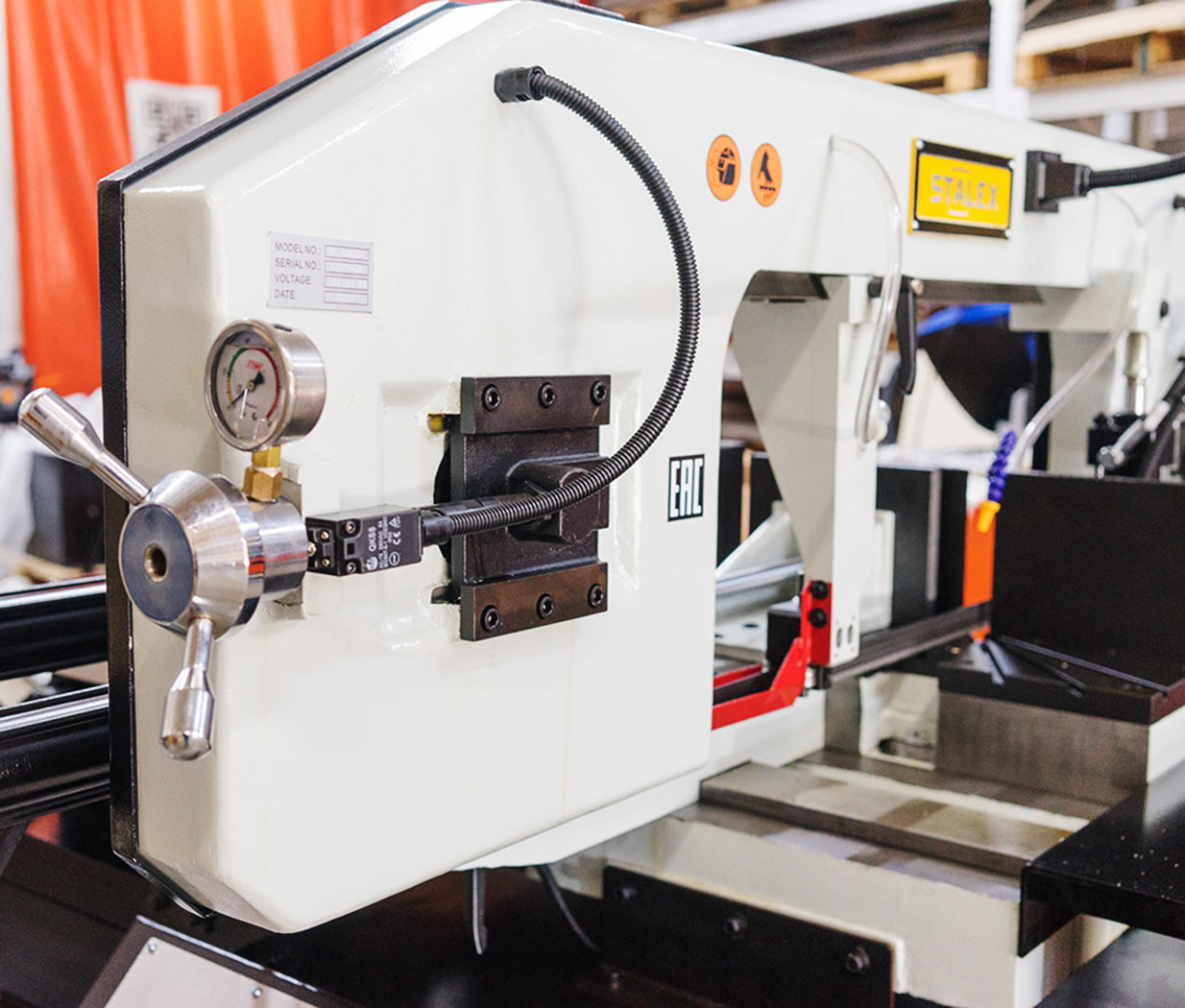

• Индикатор натяжения полотна (тензометр)
• Серводвигатель для плавной регулировки скорость вращения полотна 15-90 м/мин

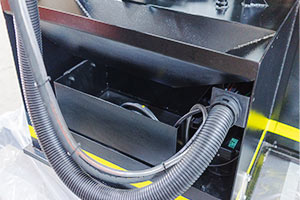

• Система охлаждения режущего инструмента и заготовки
• Трехметровый подающий платформа (рольганг) – 1шт
• Трехметровая принимающая платформа (рольганг) – 1шт

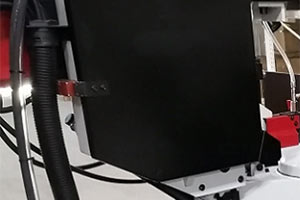

• Механическое ограждение (эффективная защита оператора)

Основные элементы

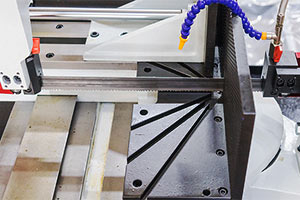

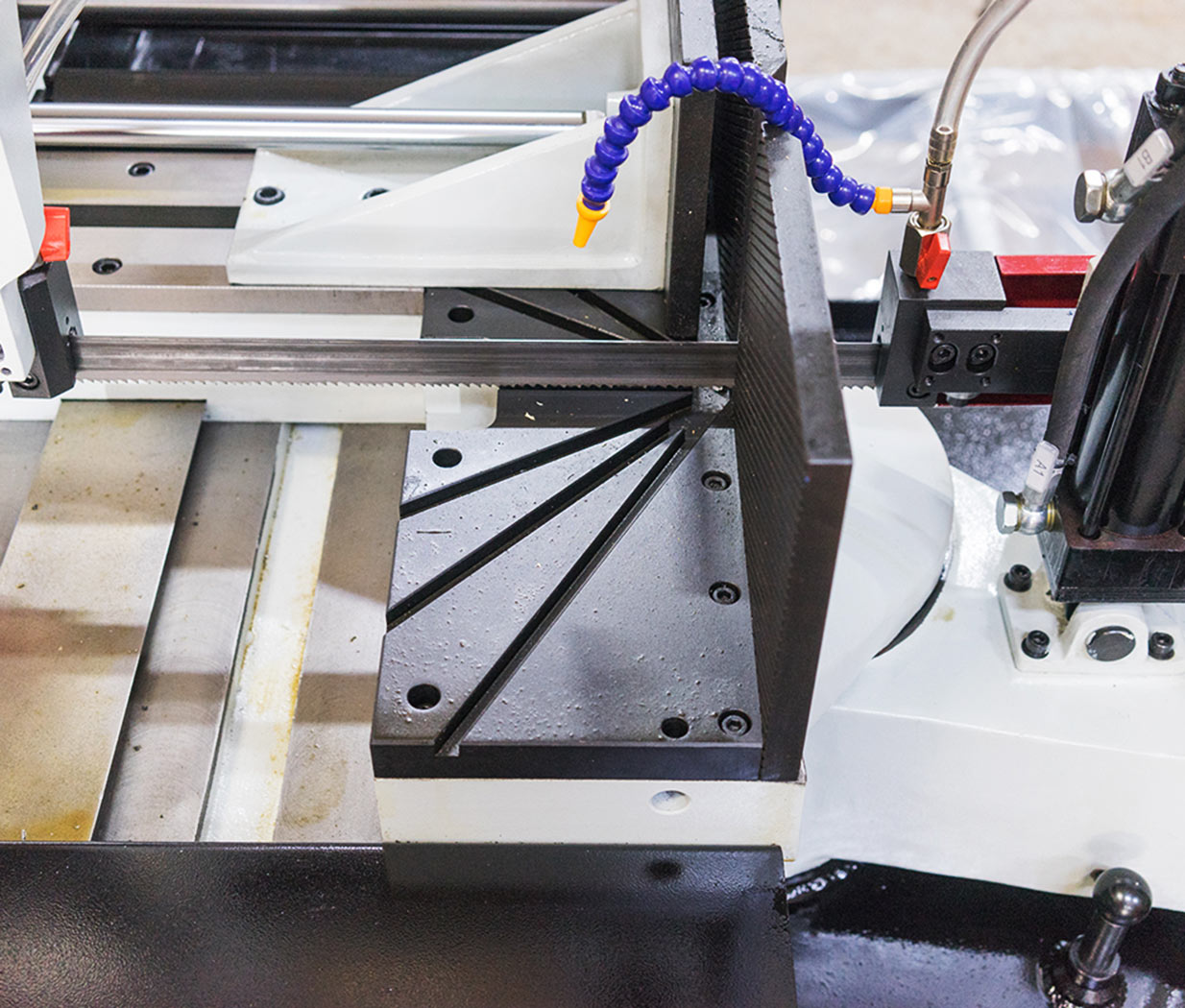

• Угол пиления заготовок 90°; 15°; 30°; 45°; 60°.
• Поворот рамы происходит на угол кратный 1°, поворот производится механически. Рама станка поворачивается за счёт жёсткого поворотного механизма.
• Опускание и подъем рамы осуществляется за счет гидравлики автоматически.

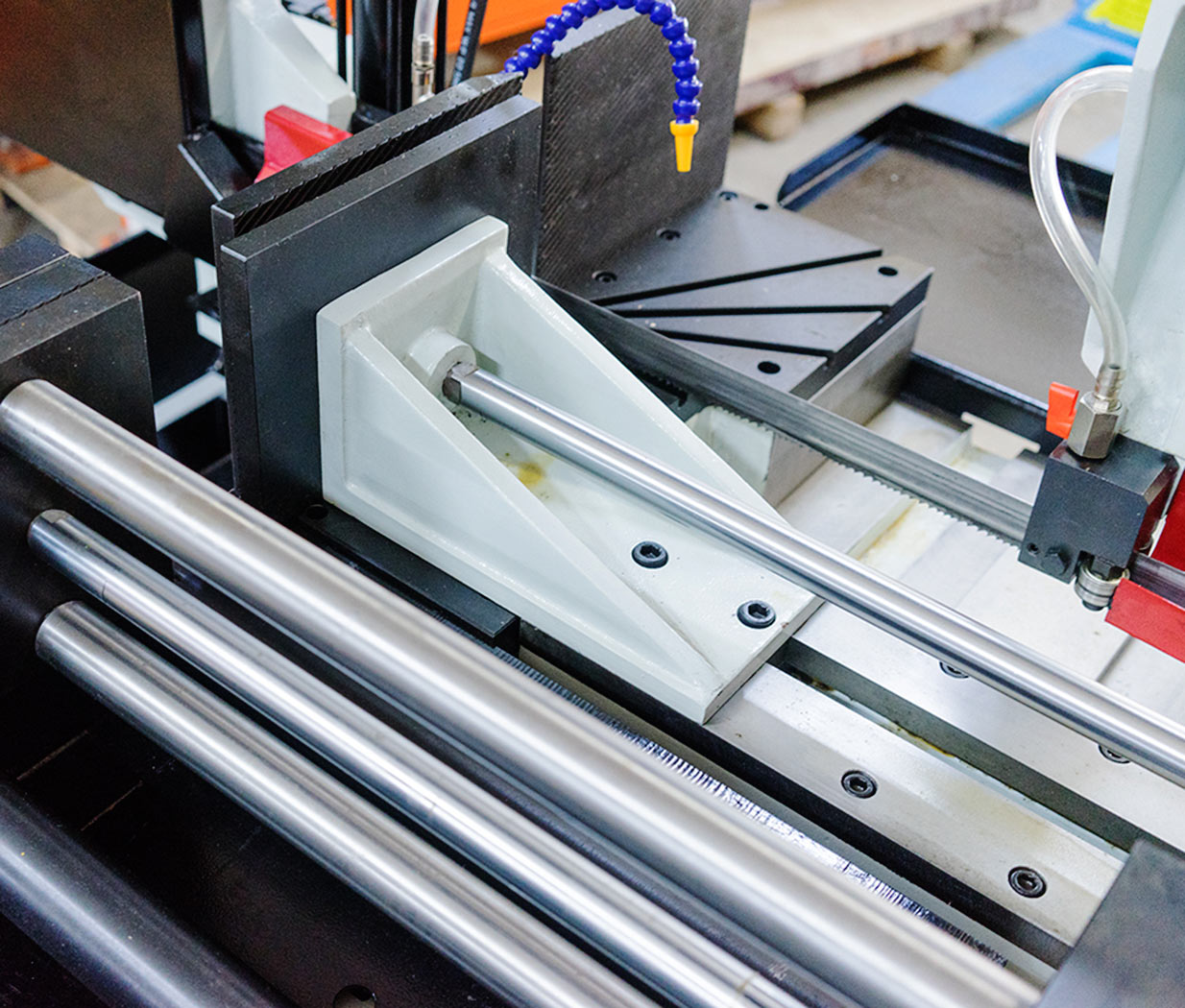

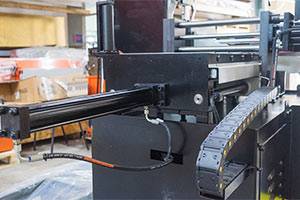

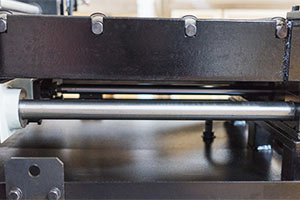

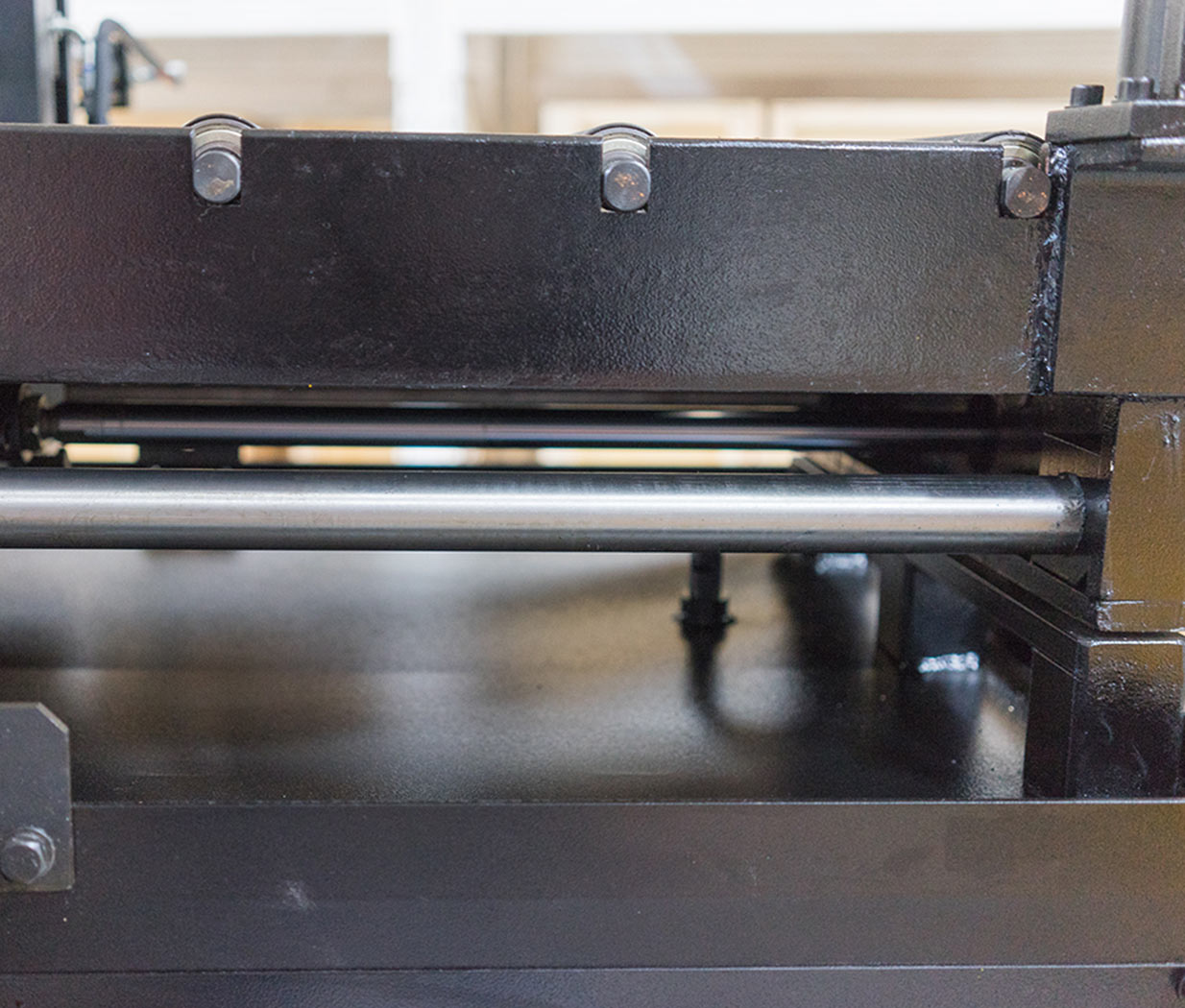

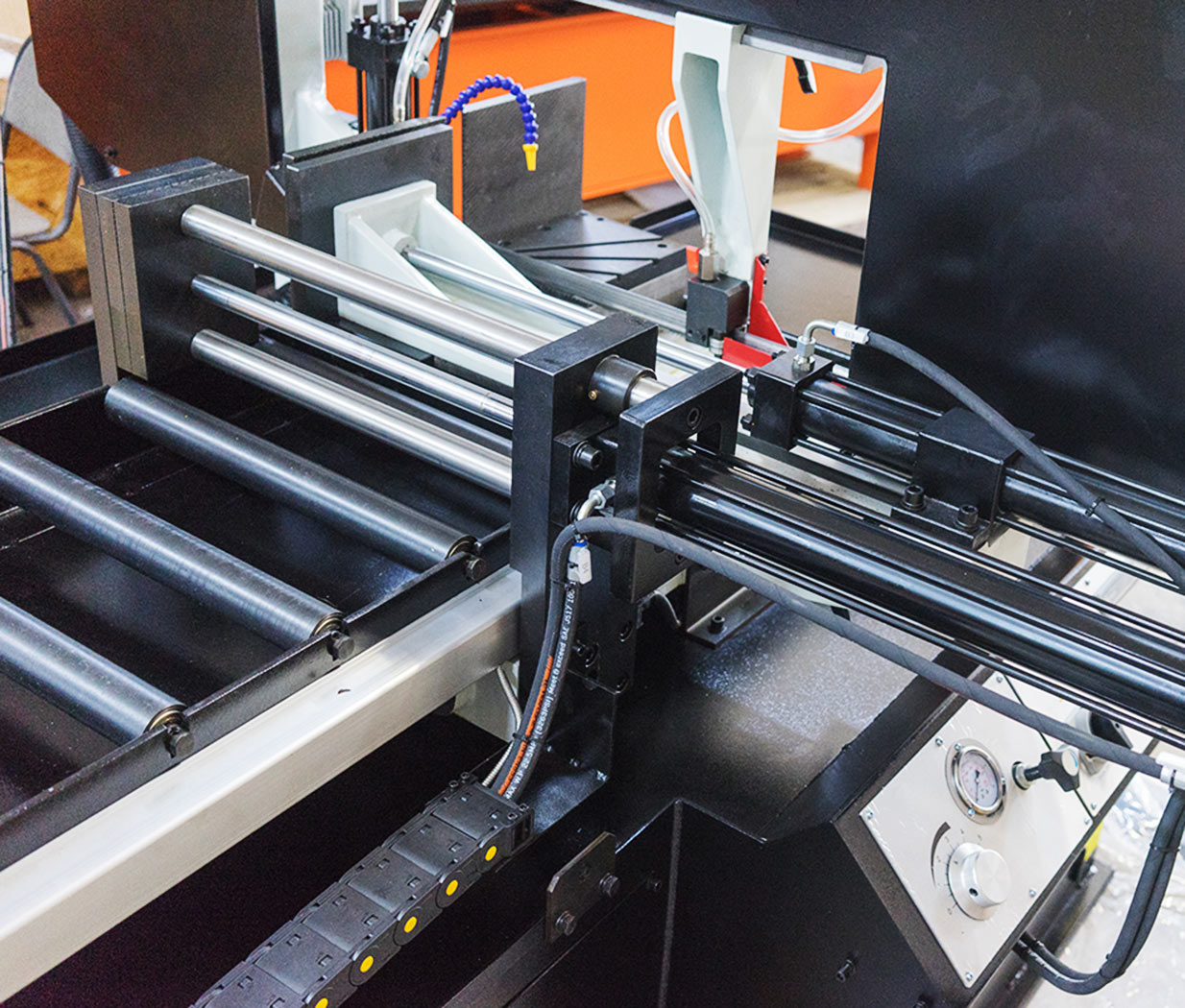

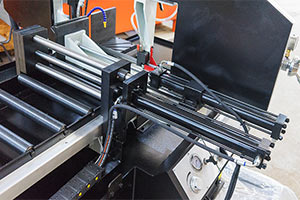

• Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
• ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).

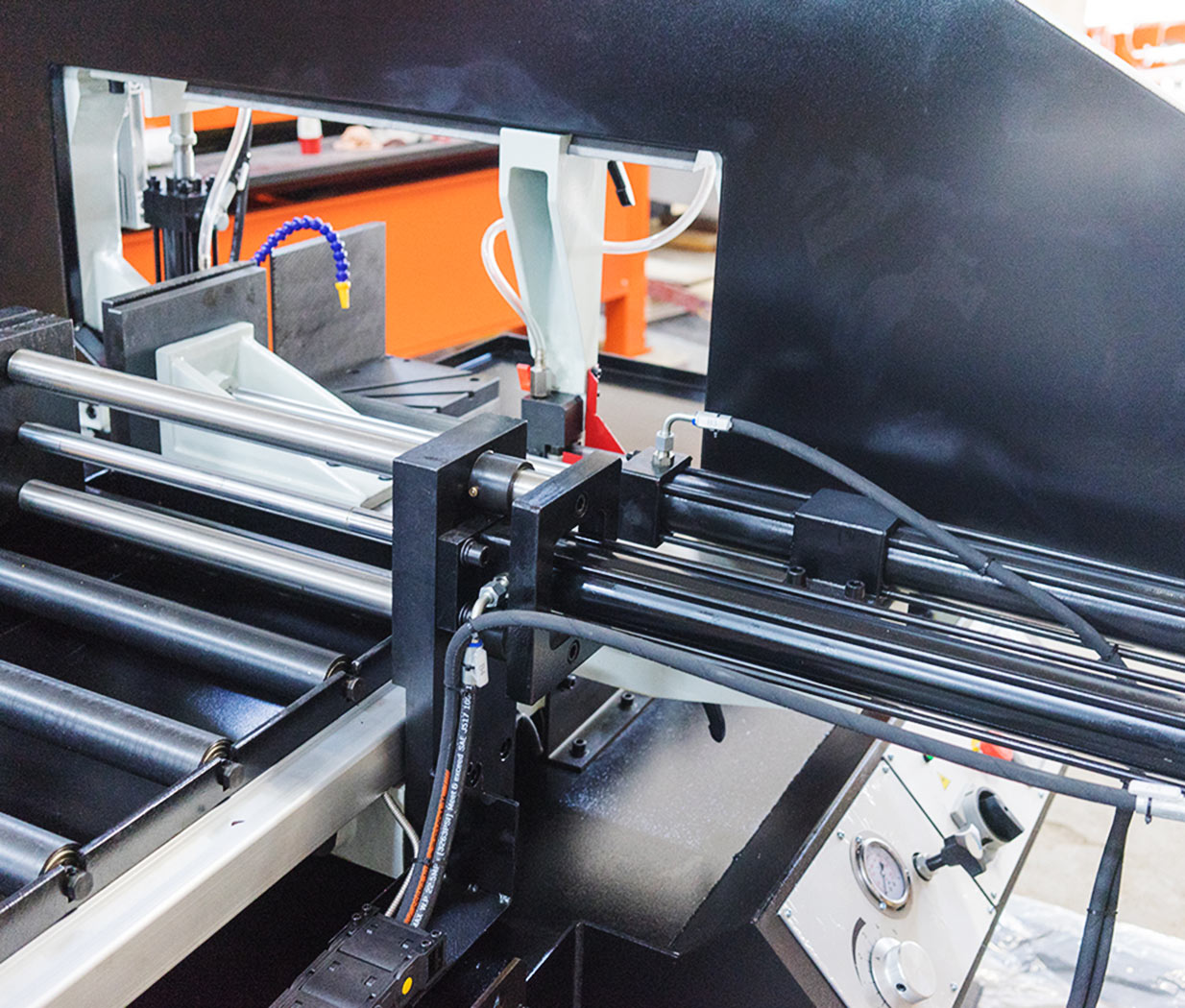

• Макс. единичный ход подающих гидравлических тисков – 500мм
• Станок управляется трёхфазным двигателем.

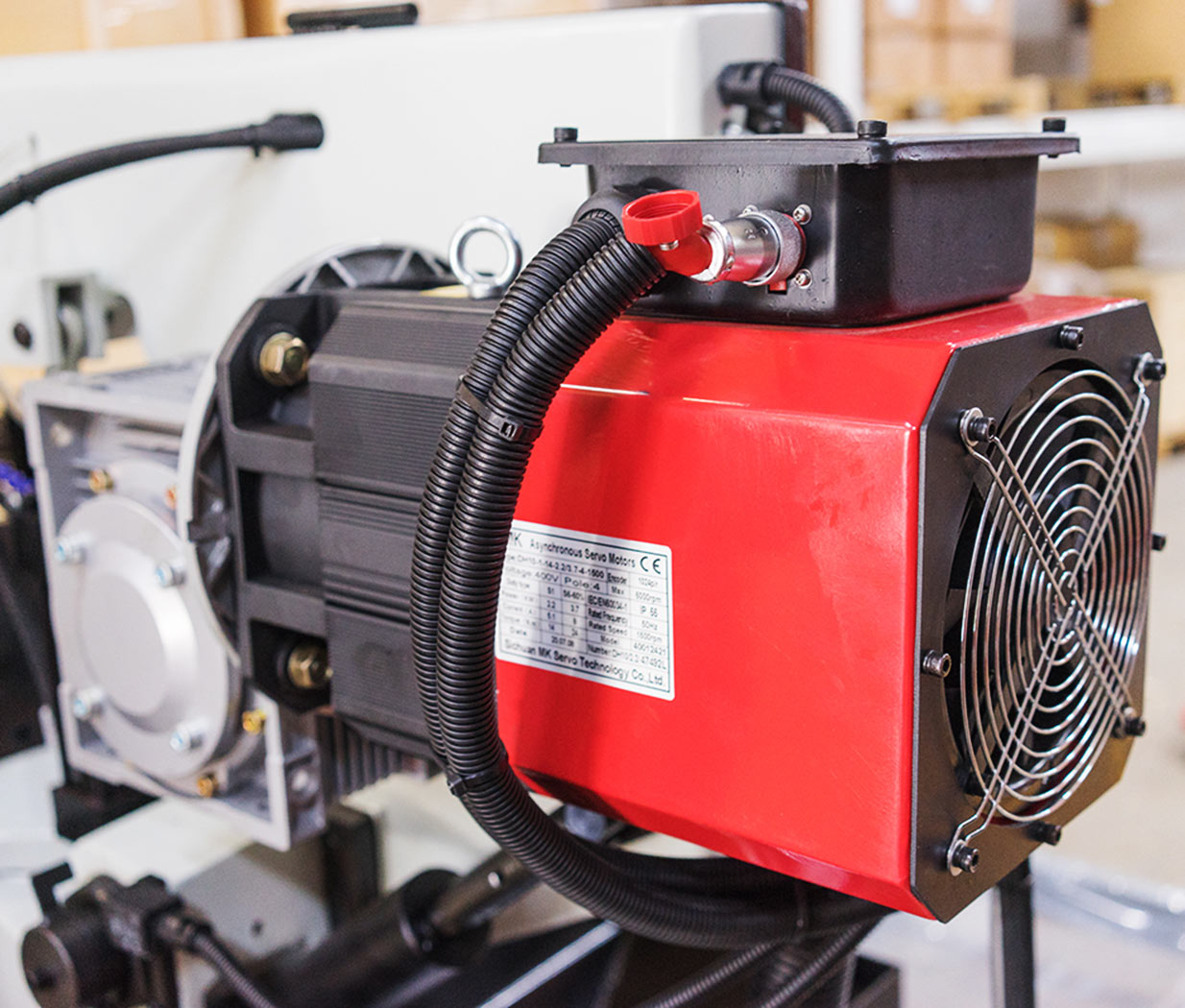

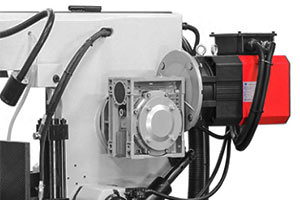

• Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 15-90 м/мин.

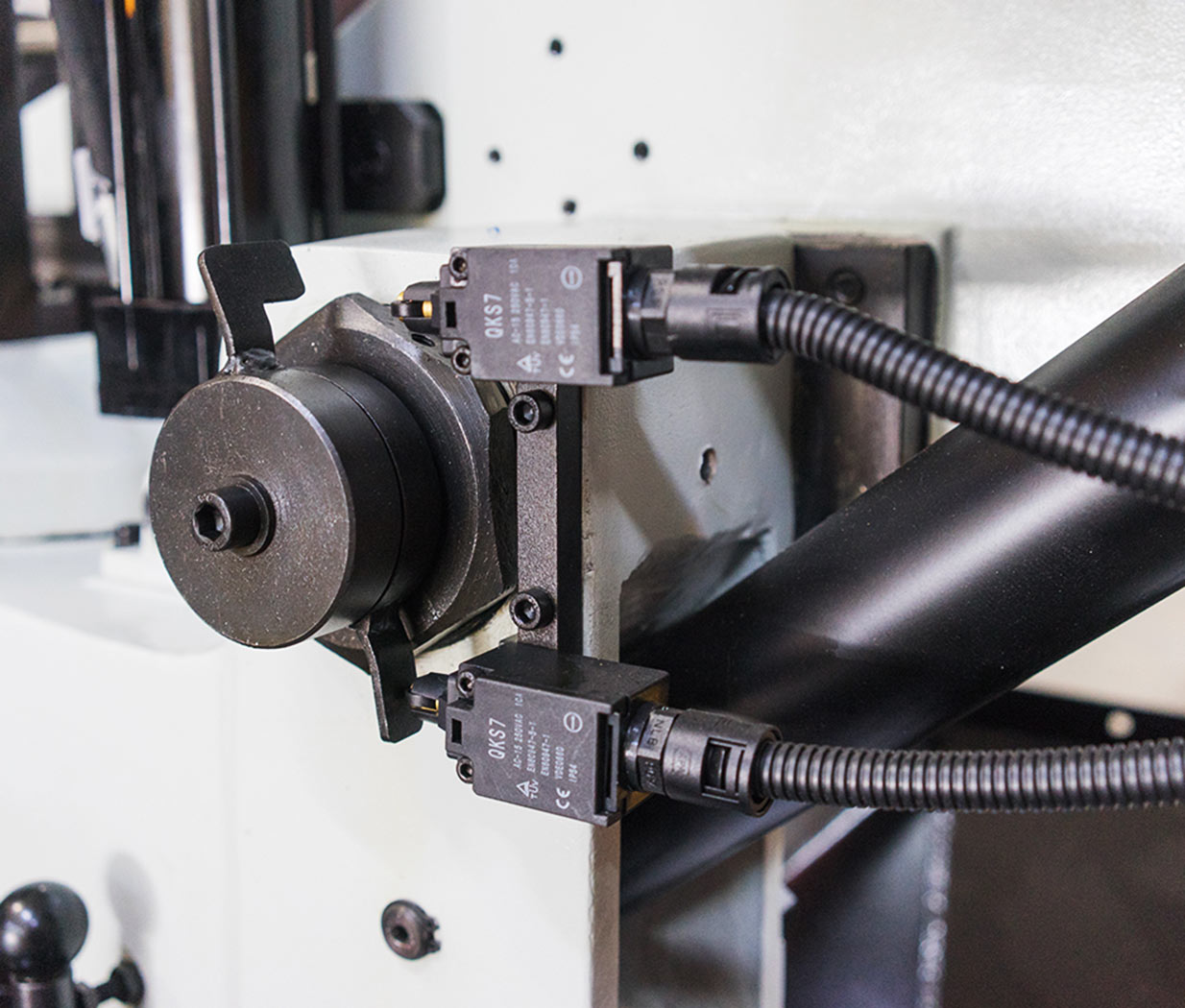

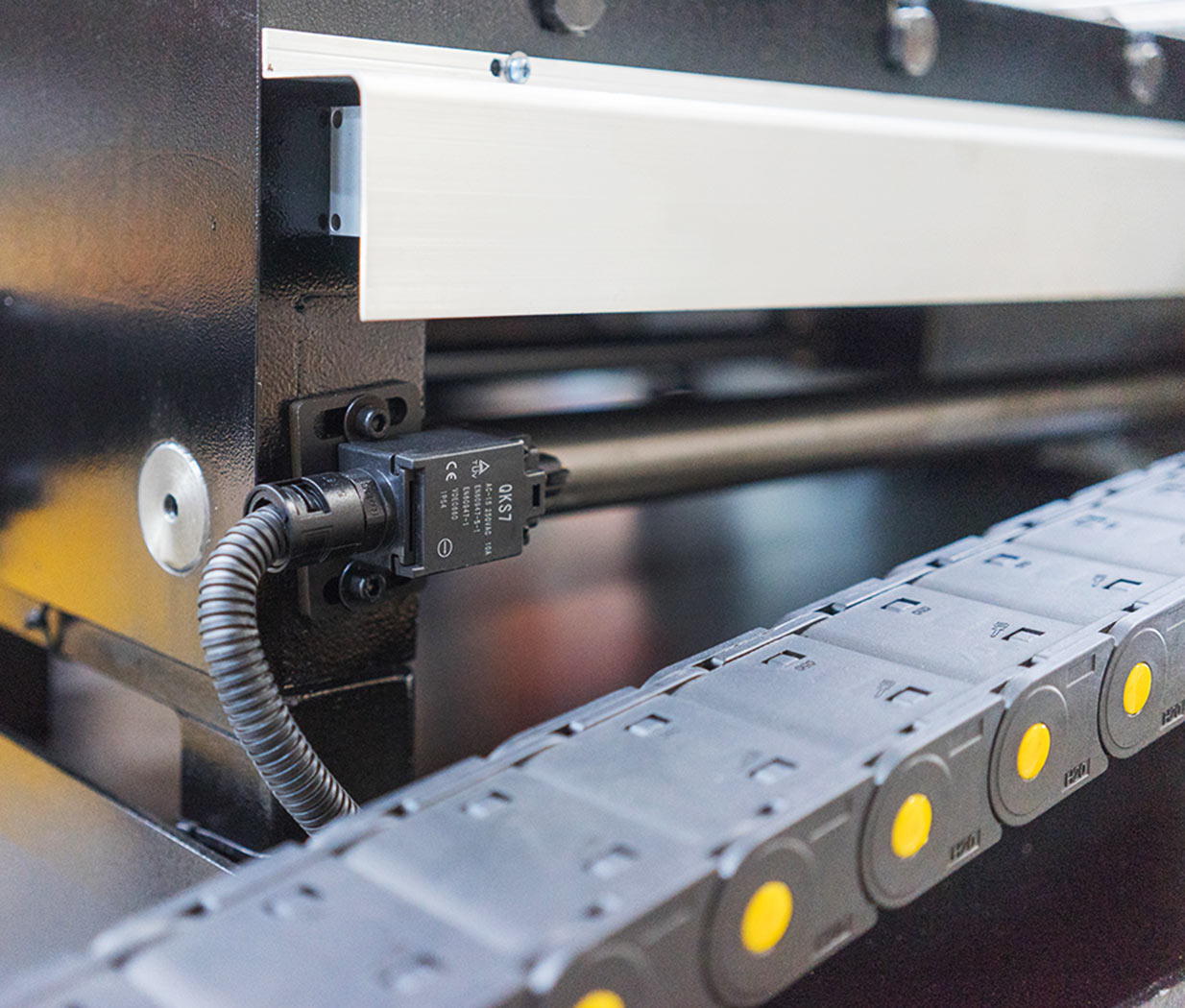

• Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена.

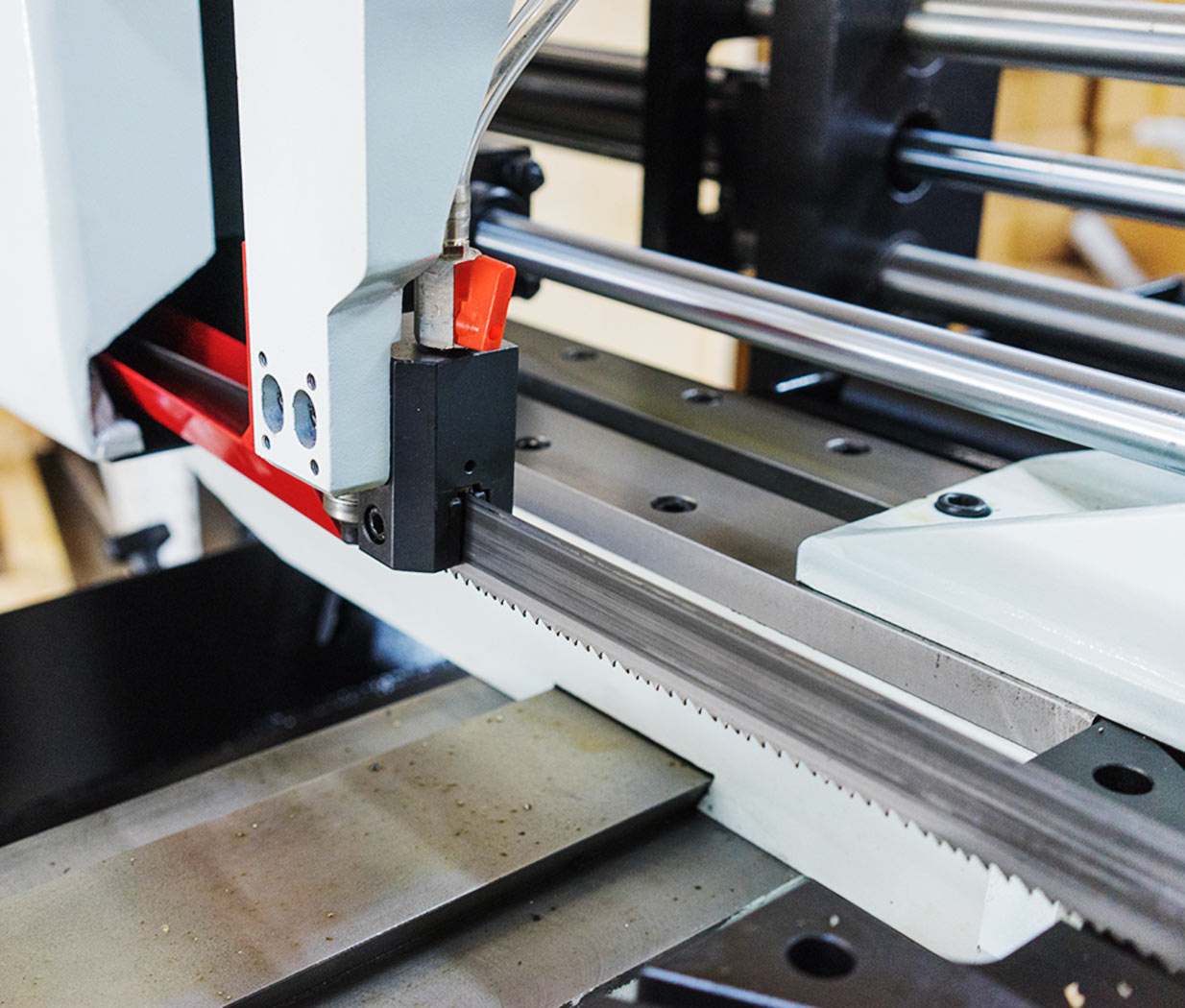

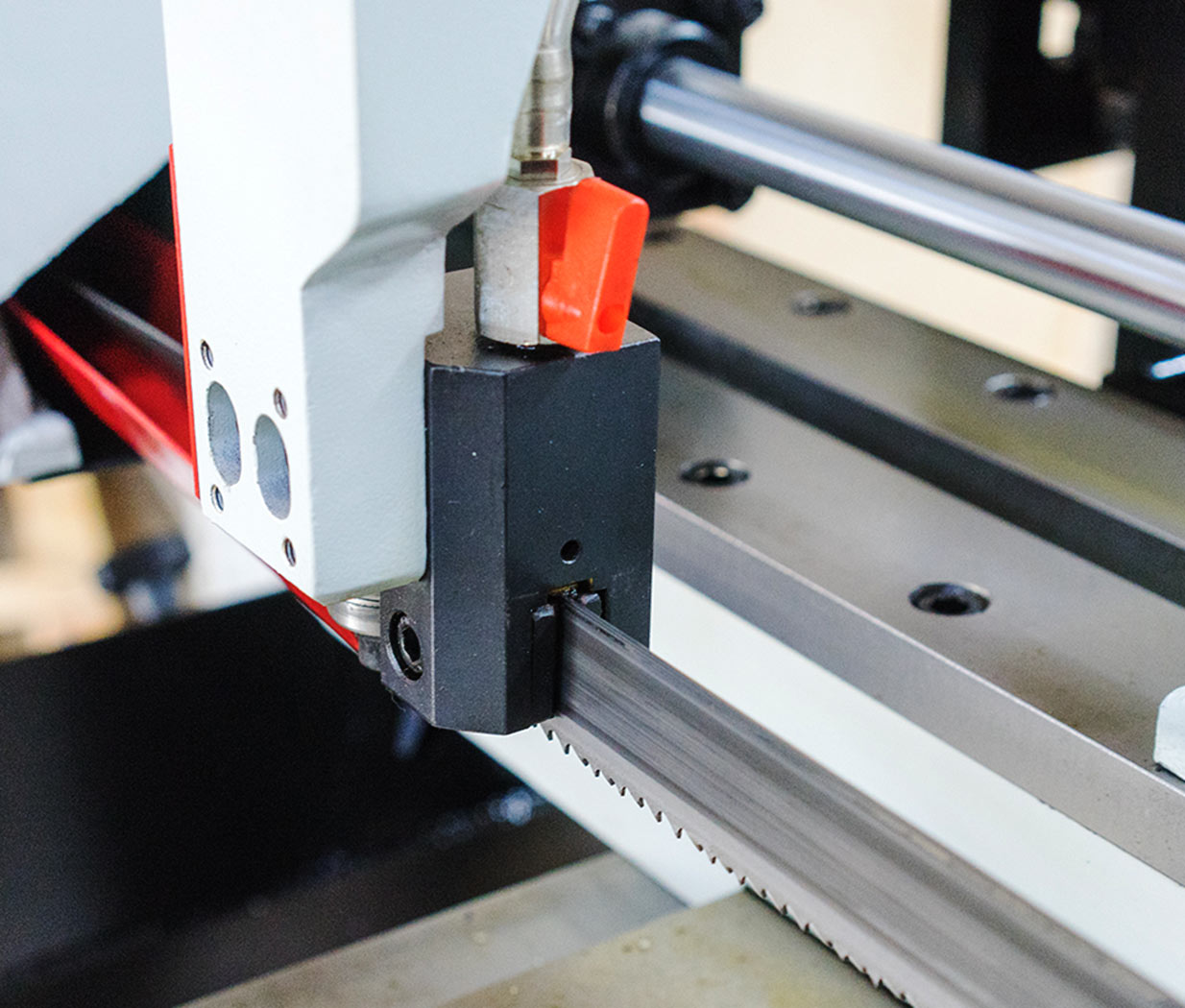

• Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
• Термозащита электродвигателя.
• Высота от пола до основания тисков – 850мм.
• Система смазки и охлаждения полотна
• Гидравлическая система регулирования усилия резания.
• Автоматическое подъём рамы при завершении резки.
