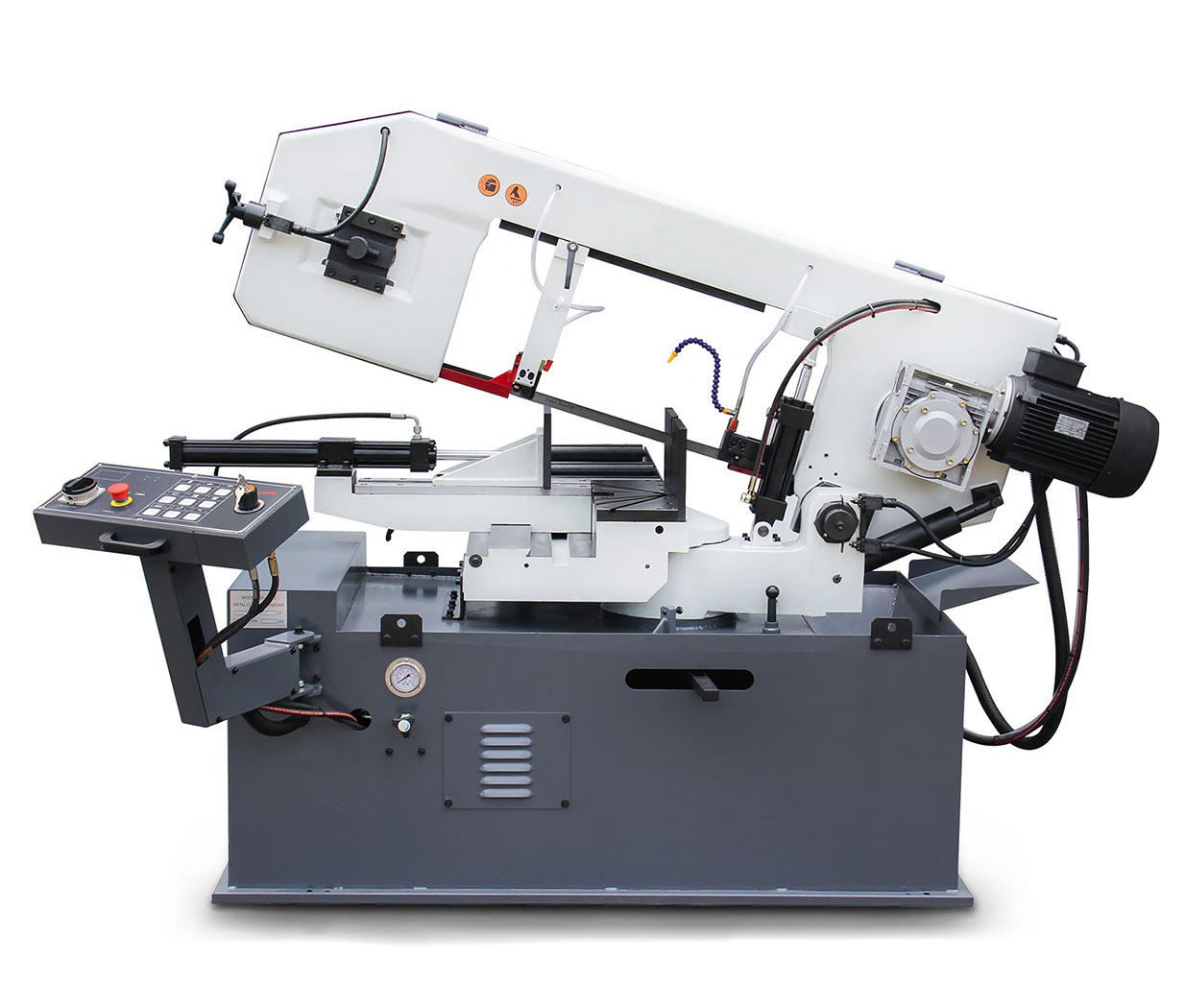

Гидравлический ленточнопильный станок Stalex BS-460G-JC

Модель Stalex BS-460G-JC – это обновлённая модель, с новым дизайном, выносным пультом управления и новой системой ввода данных. Станок является гидравлическим ленточнопильным станком, модель на базе популярного полуавтоматического консольного станка Stalex BS-460G.

• компактные и гибкие сенсорные клавиши
• новый дизайн
• консольная выносная панель
• скорость двигателя – 40/80 м/мин
• мощность двигателя - 1,5/2,2 кВт
• размер полотна – 27х0,9 длина 3960 мм

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск»

Гидравлические тиски раздвигаются на 460 мм, что позволяет пилить прямоугольною заготовку с размерами, превышающими рабочий просвет подъема пильной рамы.

Основные элементы

• Регулировка угла поворота рамы вдоль шкалы от -45 до +60 градусов, с шагом 1°.
• Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
• Станок управляется трёхфазным двигателем, с термозашитой электродвигателя.
• Предохранительный концевик на кожухе маховика и концевик (под трёх-лучевым маховиком натяжения полотна) для контроля/отключения станка при обрыве полотна (оберегающие станок от поломок в случае если лента повреждена).
• Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
• Термозащита электродвигателя
• Система смазки и охлаждения полотна
• Тиски гидравлические с возможностью быстрого зажима заготовок
• Станок имеет червячную передачу редуктора
• Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна

Процесс пиления:

• Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
• Регулировка угла поворота вдоль шкалы
• Регулируемая подача СОЖ в зону резания

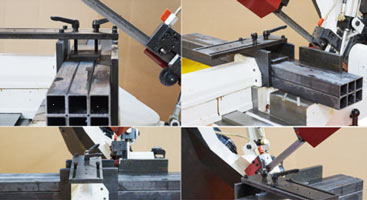

Дополнительный прижим для пакетной резки для BS-460G
Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков.
Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно.
Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами.
Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек.

Прорези в основании тисков для наглядной установки рамы на угол для удобной установки рамы на -45°; -30°; 0°; +30°; +45°; +60°.

В середине основания тисков находится указатель и градусная линейка для установки необходимого положения рамы. Для поворота рамы на любой угол от -45° 0° до +60°.

Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора.

Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора.

Механическое натяжение полотна + датчик контроля (на обрыв полотна). Концевика на натяжения полотна – нет.

Зубчатый привод

Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение.

Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение.

Гидростанция

Регулировка гидравлических тисков, отвечает за усилие зажатия тисков.

Предохранительный датчик при снятии заднего кожуха рамы.
