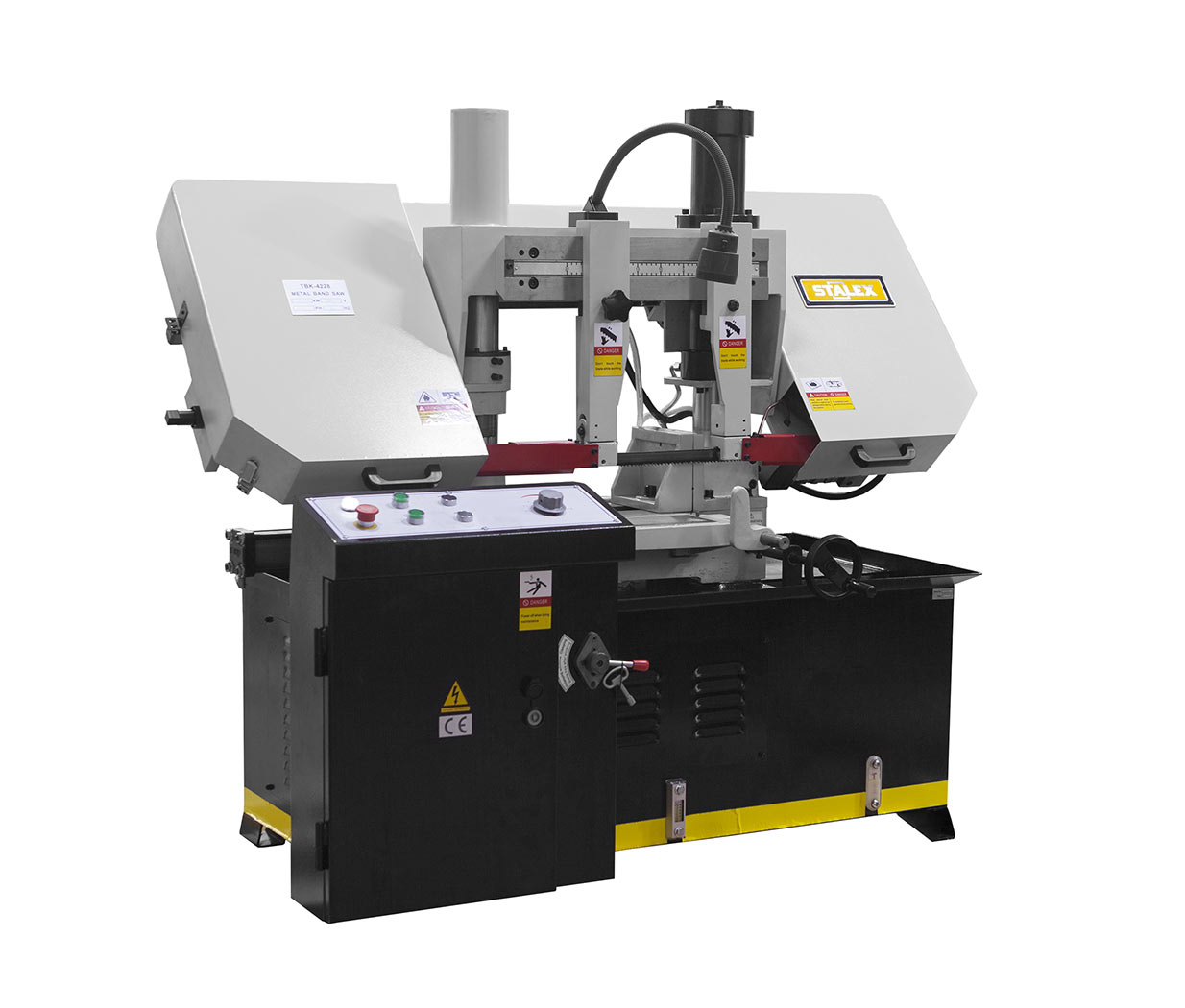

Станок полуавтоматический двухколонный Stalex TBK-4228

Модель Stalex TBK-4228 является гидравлическим ленточнопильным станком, колонного двухстоечного типа.

Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 280 мм и прямоугольной заготовки 280x280 мм под углом 90°.

Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра, по которым вверх-вниз перемещается горизонтальная пильная рама.

Пильная рама, представляет собой стальную сварную конструкцию.

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в полуавтоматическом режиме, когда станок выполняет весь цикл резания:

1. зажим заготовки – переключатель работы тисков
2. запуск пилы / опускание рамы / остановка пилы / подъем рамы – в этом случае необходимо нажатие кнопки «Пуск»
3. отжим тисков – переключатель работы тисков

В стандартную комплектацию входят:

• ленточнопильный станок
• ленточнопильное полотно, установленное на станке
• регулируемый упор 240 мм
• мобильная стойка с роликом

Основные элементы

• Угол пиления заготовок 90°.
• Опускание и подъем рамы осуществляется за счет гидравлики автоматически
• Станок управляется трёхфазным двигателем.
• Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена

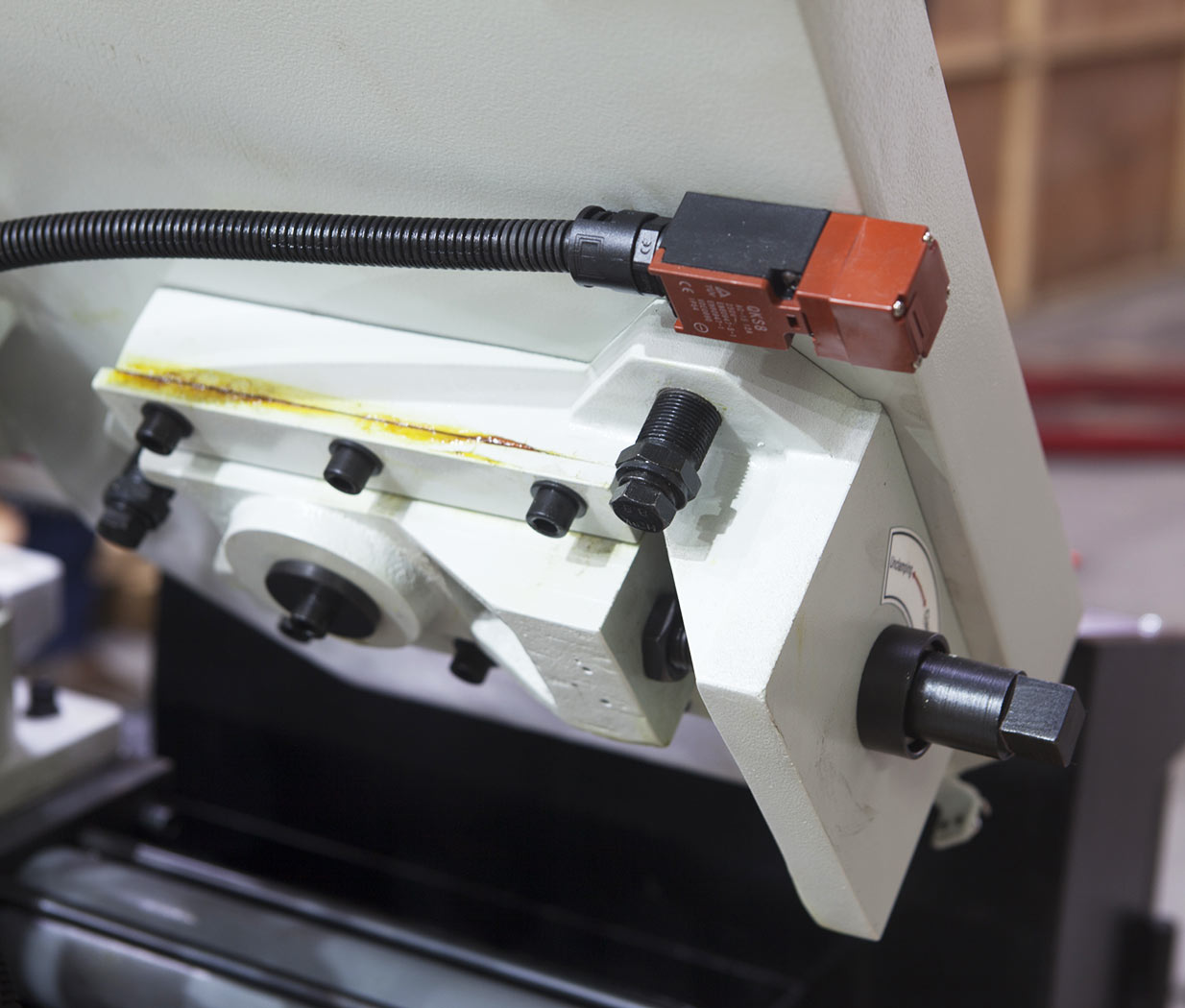

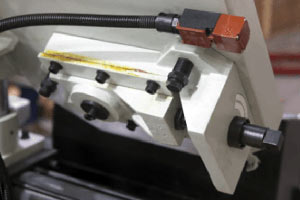

• Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
• Термозащита электродвигателя
• Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно
• Тиски гидравлические с возможностью быстрого зажима заготовок
• 3 скорости вращения полотна
• Подсветка зоны резания
• Клиноременной привод
• Автоматическое отключение при завершении резки

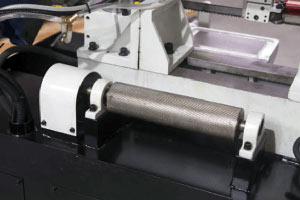

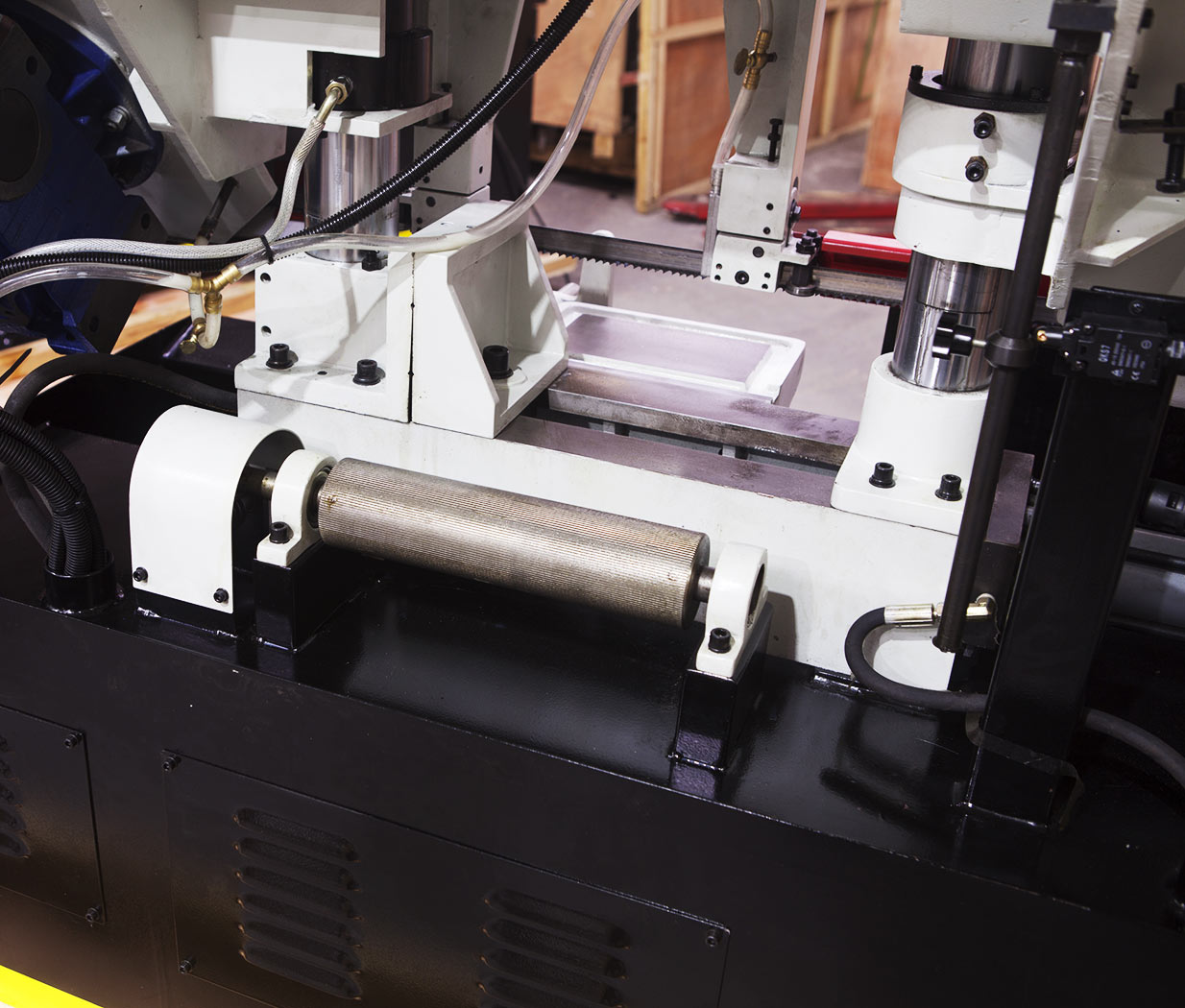

Вспомогательный стол с роликом подачи

Вспомогательный стол с роликом подачи приводится в движение вращением ручки маховика с передней части станка.

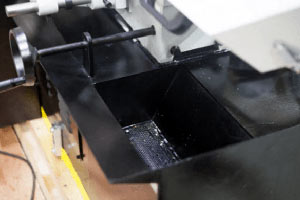

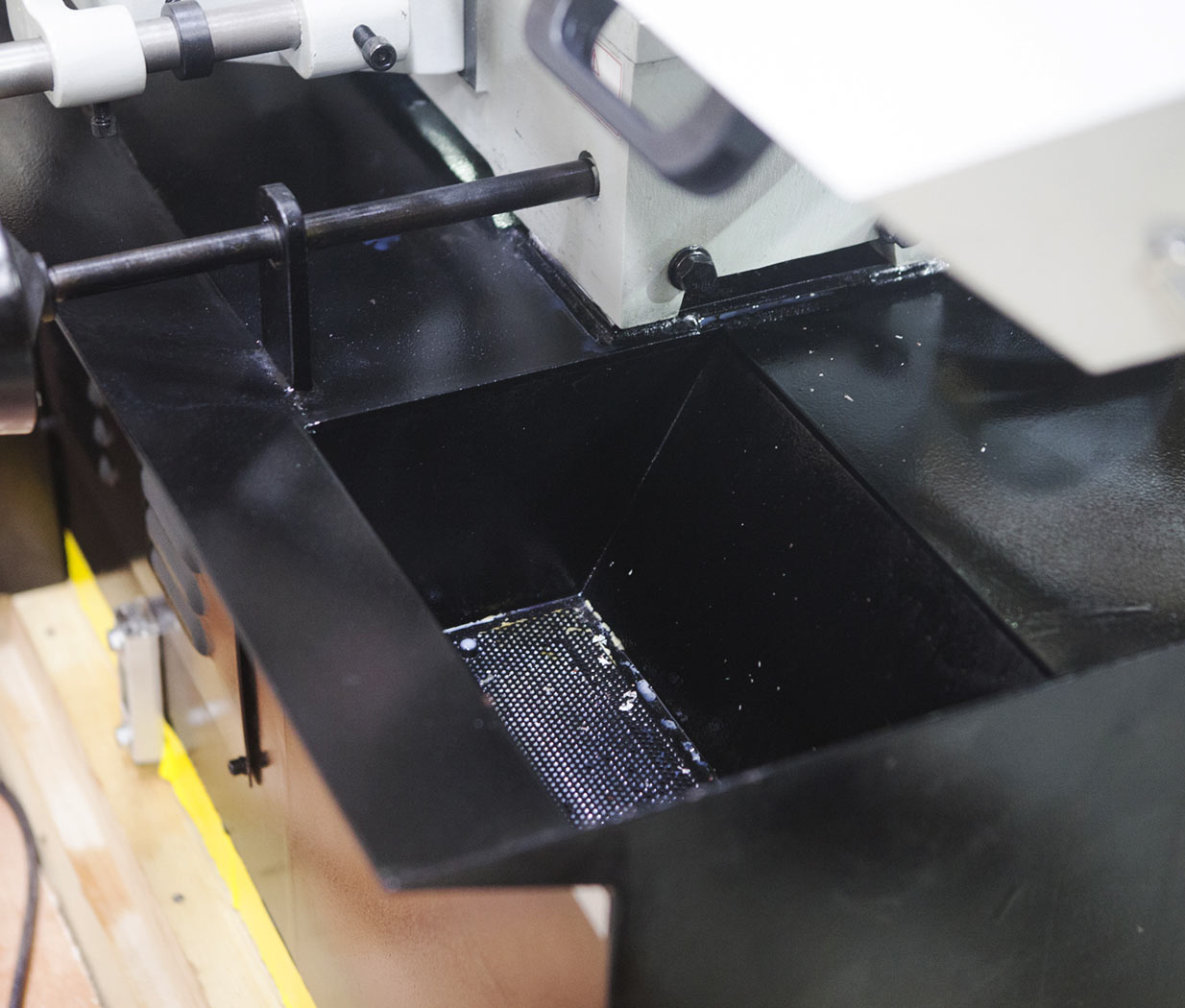

В тумбе станка размещён бак для стружки и слива СОЖ

Механическое натяжение

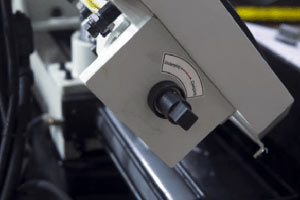

Рычаг регулировки натяжения полотна

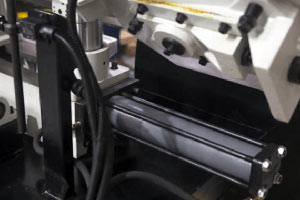

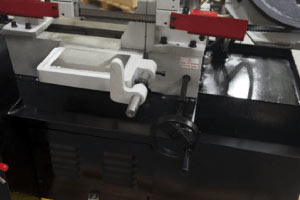

Гидравлические тиски

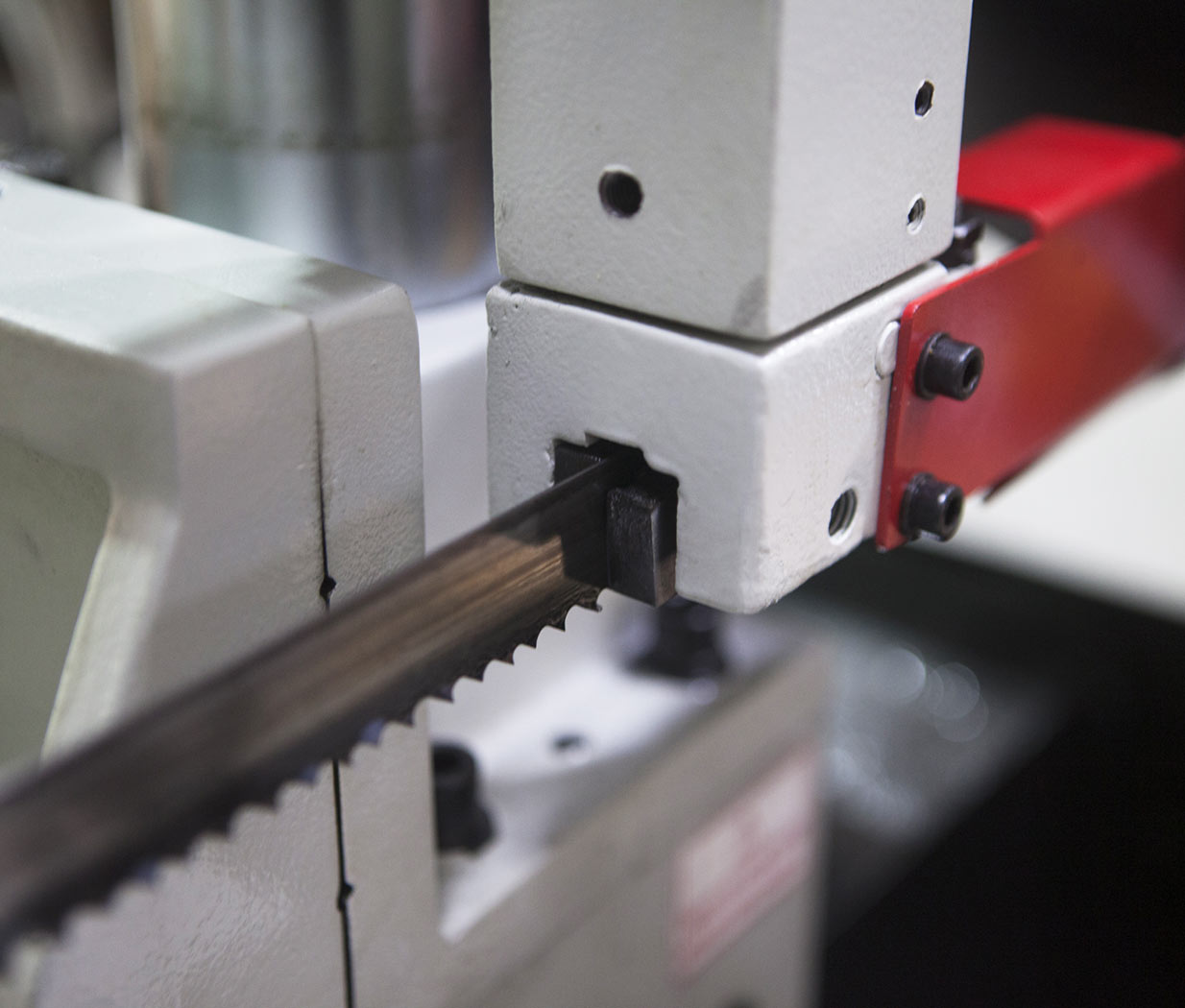

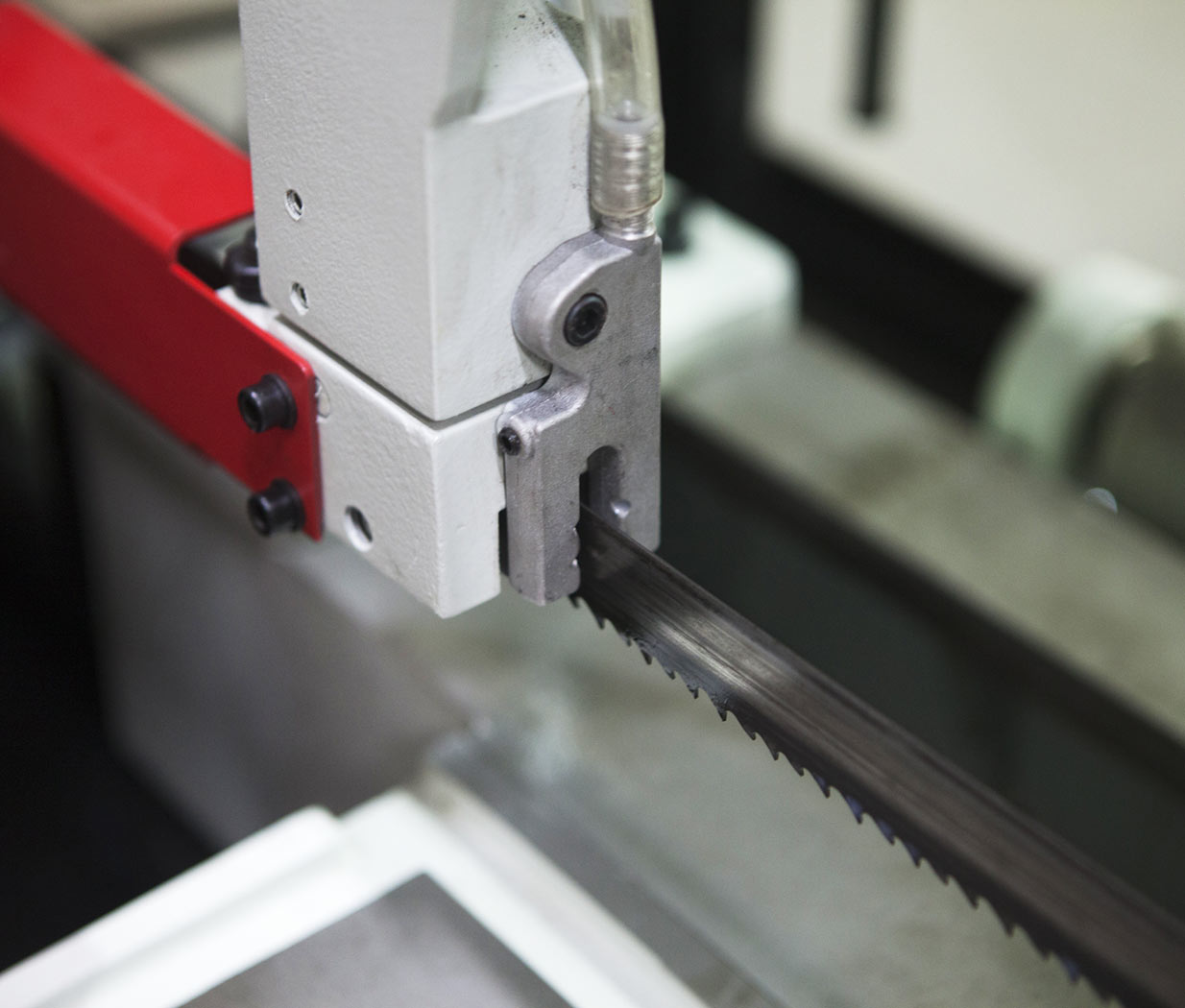

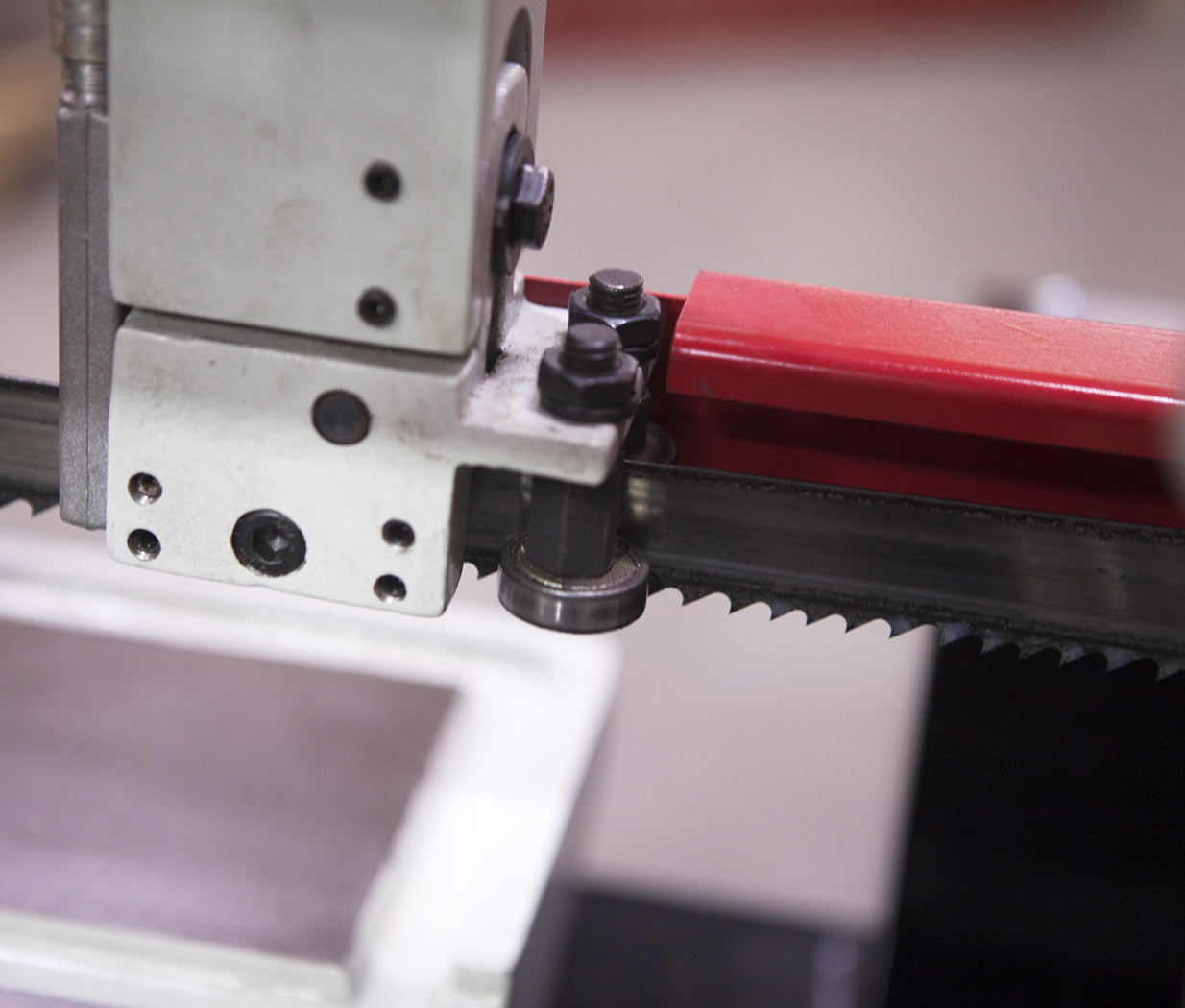

Две направляющие перемещающиеся по салазкам, для регулировки жесткости полотна относительно размера заготовки.

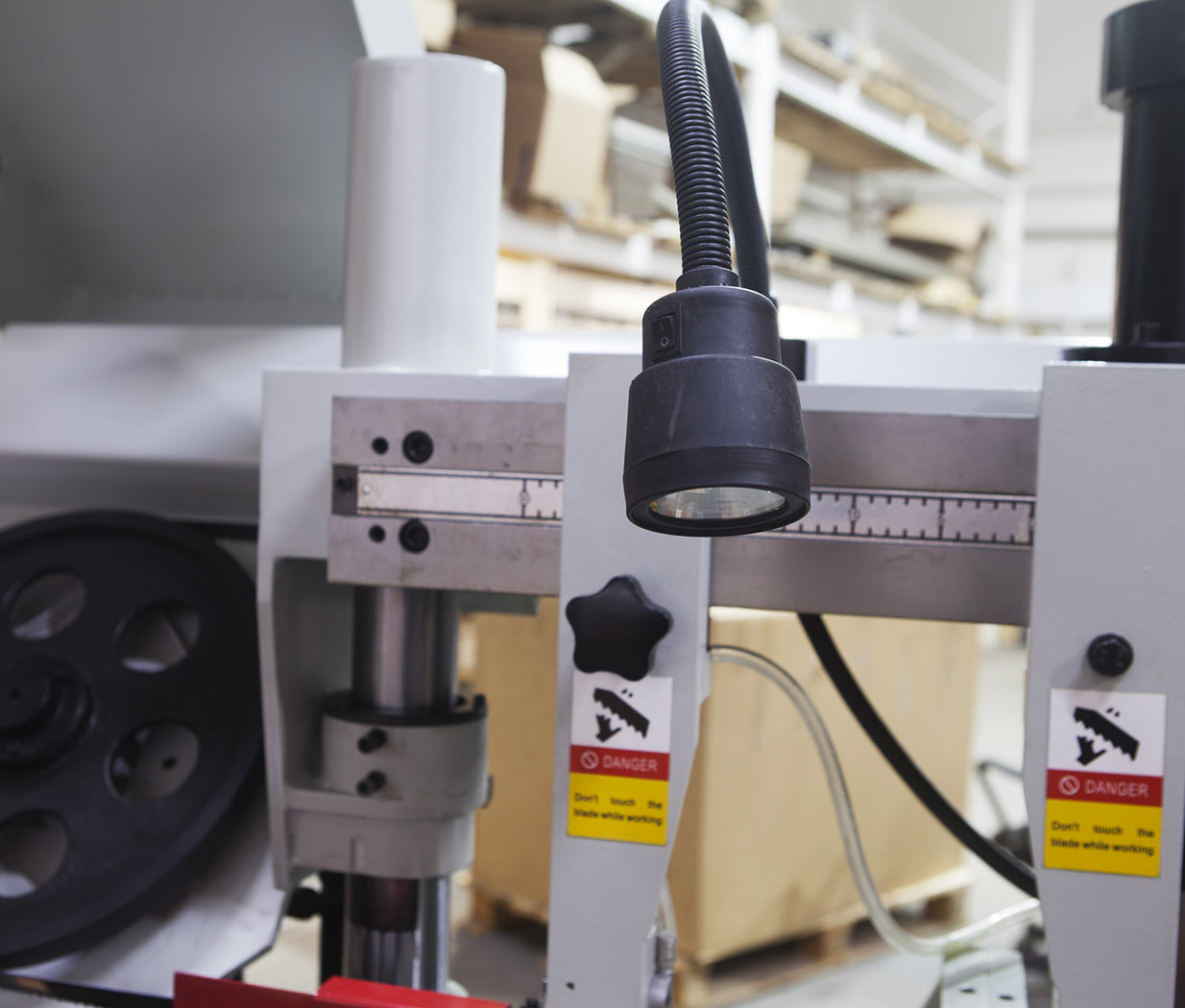

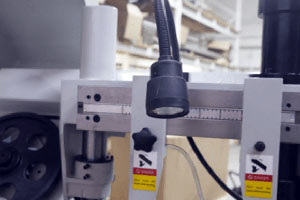

Лампа освещения

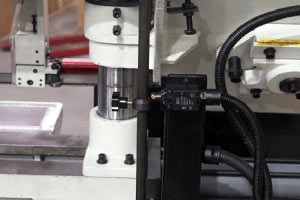

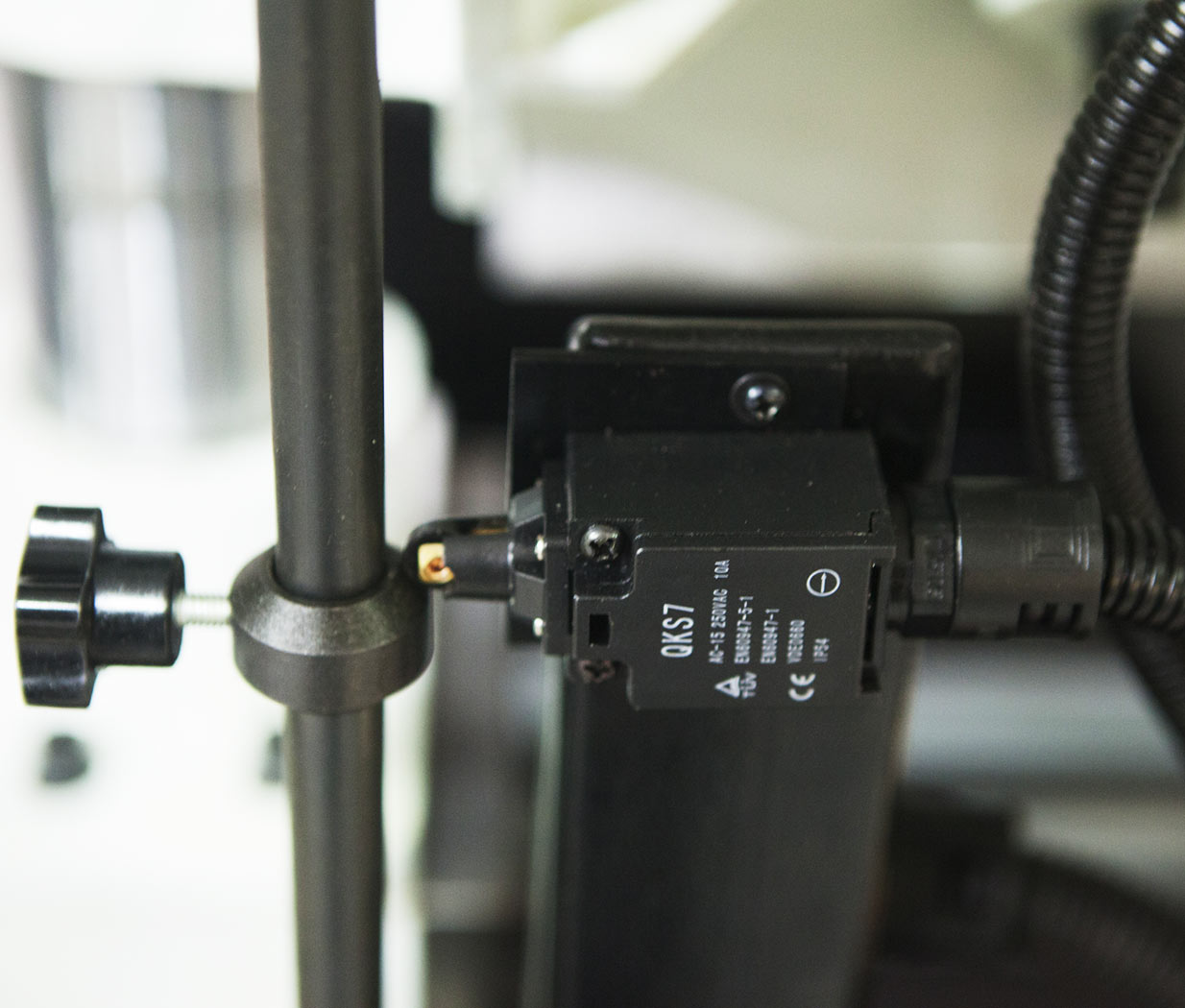

Концевики на подъём и опускание

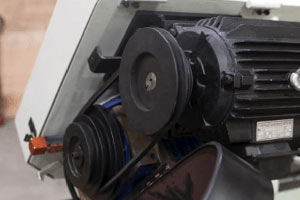

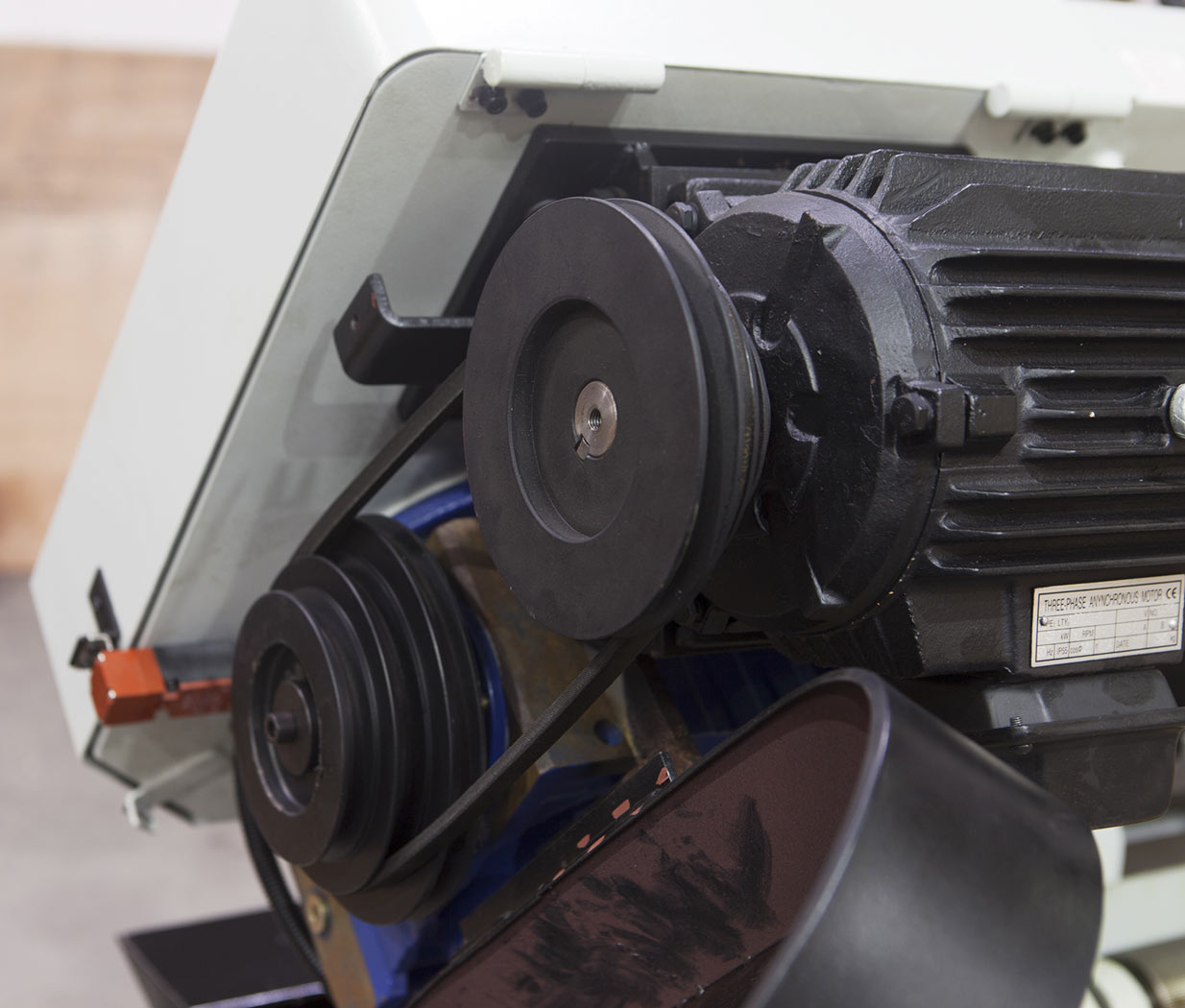

Редуктор комбинированный (зубчатый + клиноременной)

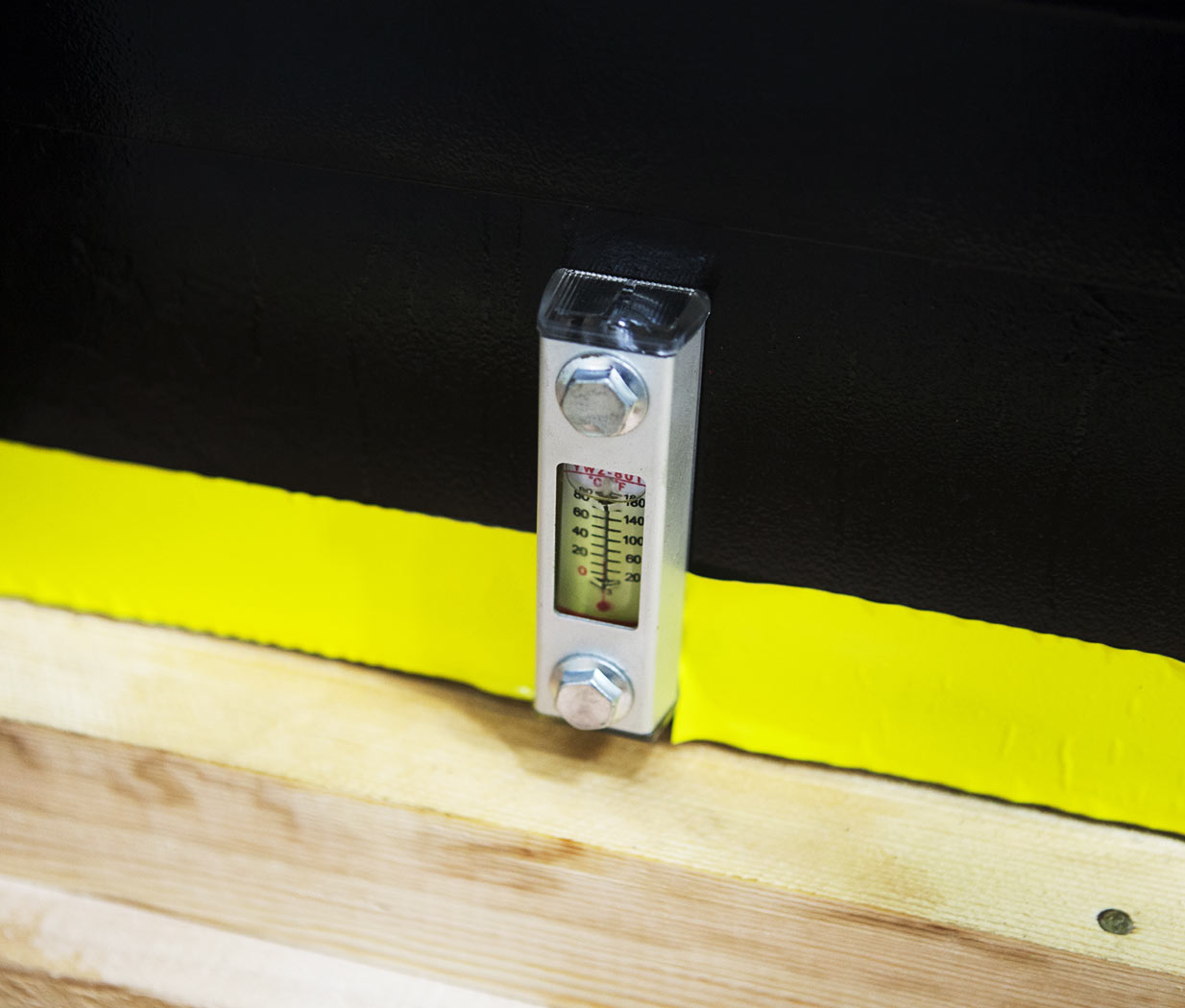

Уровень и температура масла

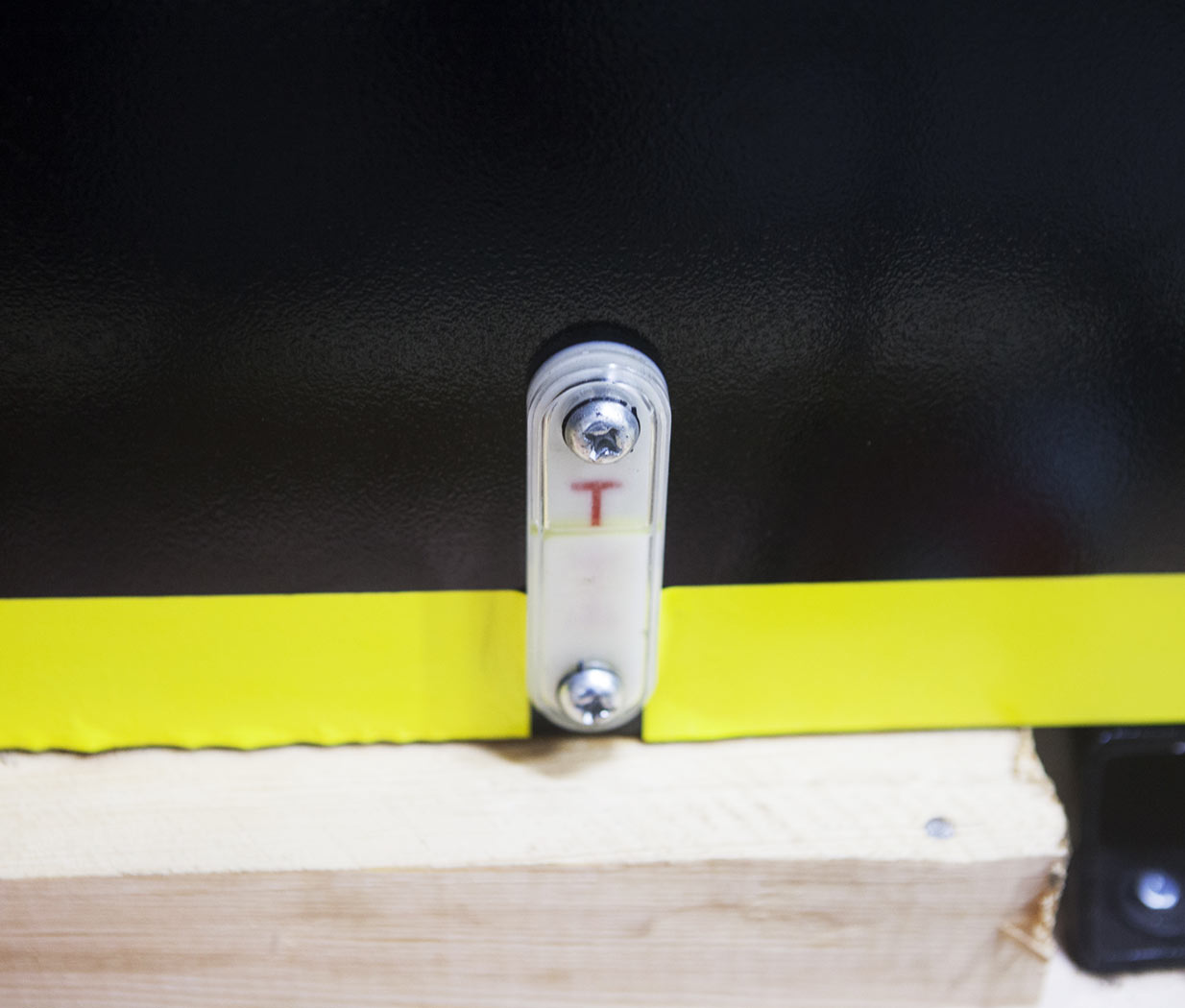

Уровень СОЖ

Переключатель работы тисков

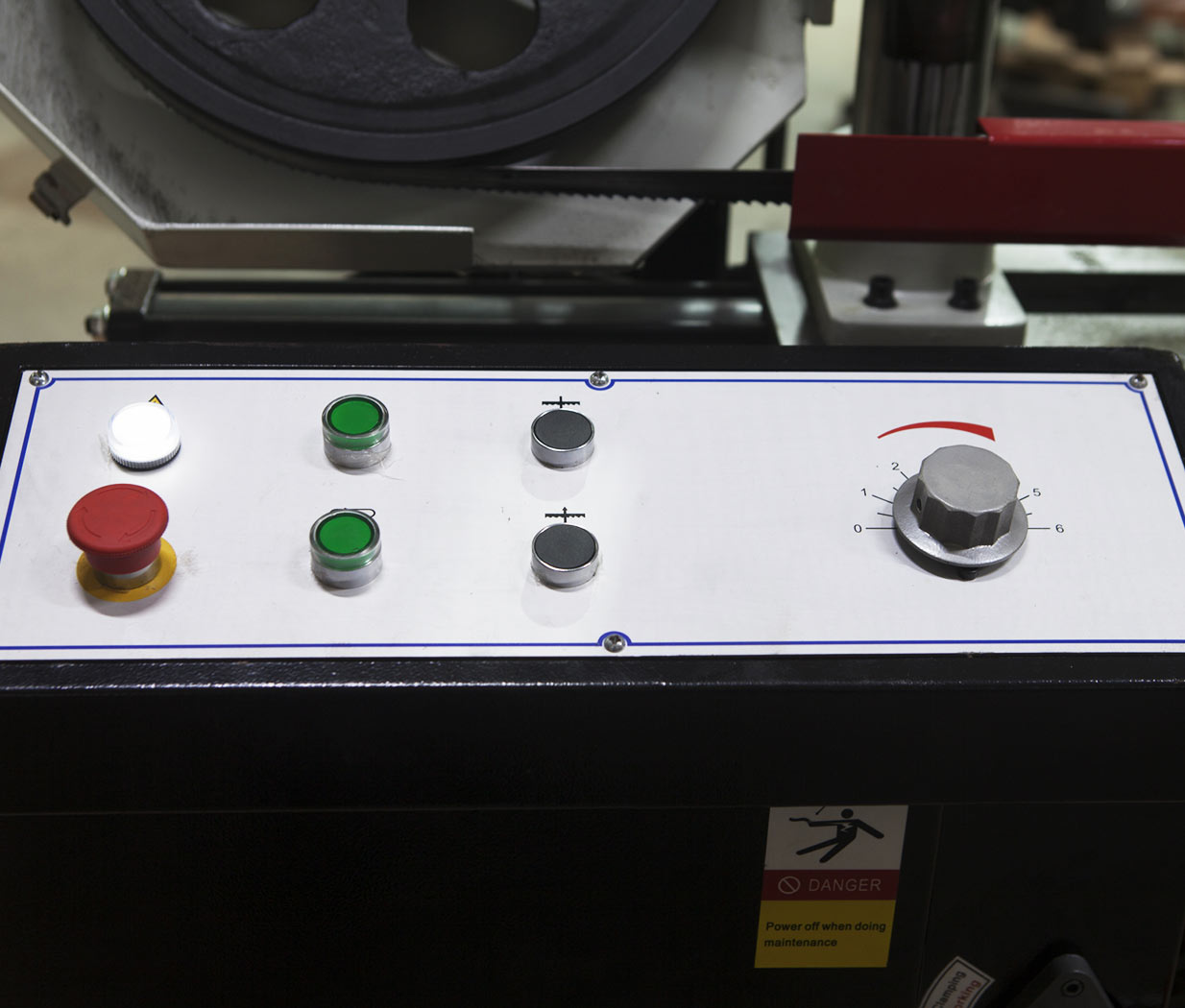

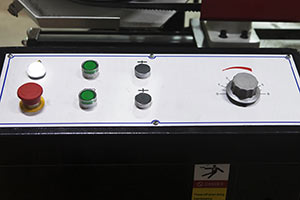

Пульт станка:
Кнопка СТОП
Индикация включения станка
Кнопка «запуска вращения полотна»
Кнопка «включения гидростанции»
Кнопка «движение рамы вверх»
Кнопка «движение рамы вниз»
Маховик регулировки опускания рамы

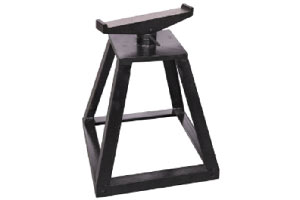

Дополнительная стойка для длинных заготовок
