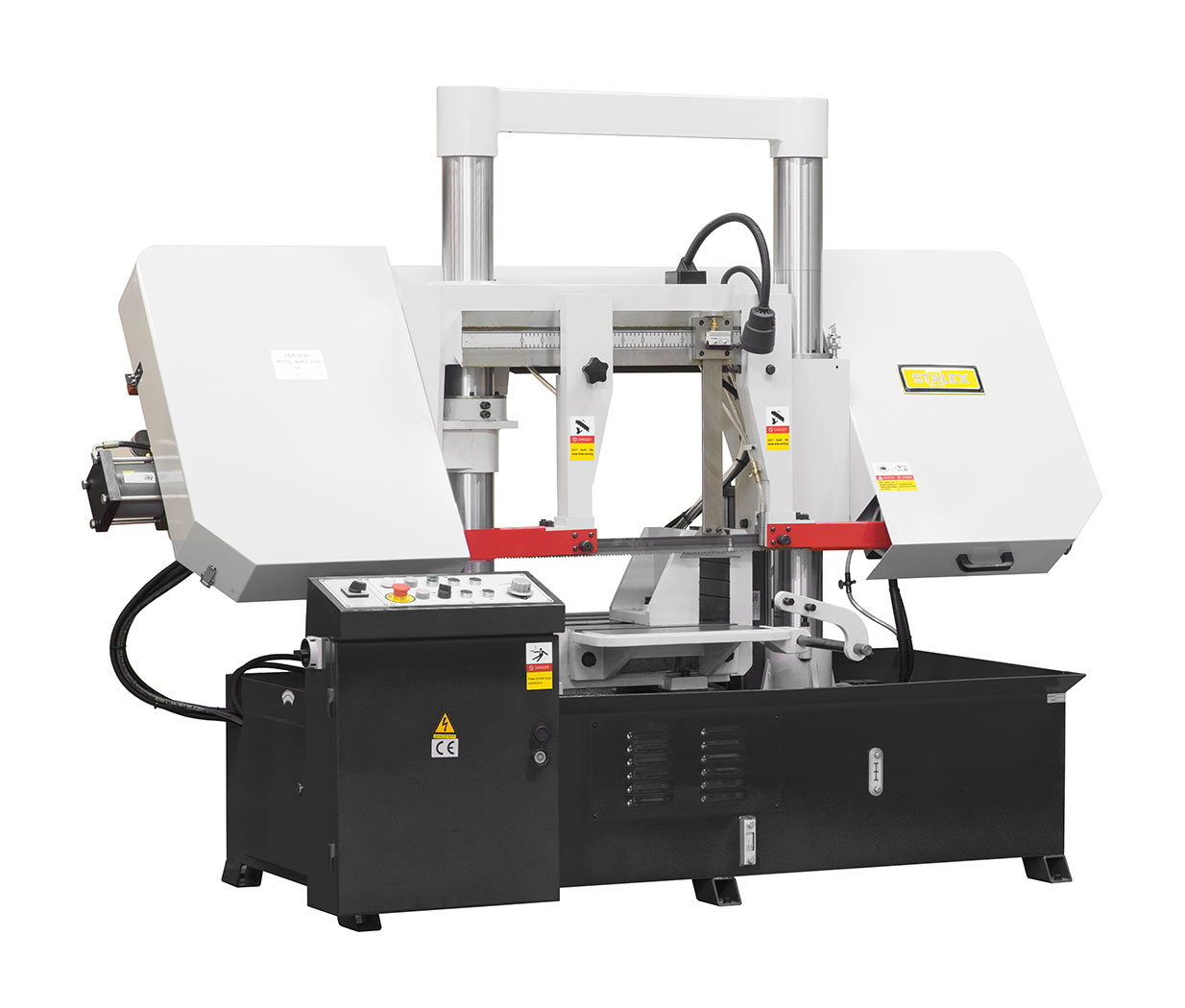

Станок полуавтоматический двухколонный Stalex TGK-4240

Модель Stalex TGK-4240 является гидравлическим ленточнопильным станком, колонного двухстоечного типа.
Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 400 мм и прямоугольной заготовки 400x400 мм под углом 90°.
Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра по которой вертикально перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

• ленточнопильный станок
• ленточнопильное полотно, установленное на станке
• регулируемый упор 350 мм
• вспомогательный стол с роликами подачи, перед тисками
• стойка для длинных заготовок

Основные элементы

• Угол пиления заготовок 90°.
• Опускание и подъем рамы осуществляется за счет гидравлики автоматически
• Станок управляется трёхфазным двигателем.
• Предохранительные концевики, оберегающие станок от включения при незакрытых кожухах рамы
• Концевики на подъём/опускание рамы и на обрыв полотна
• Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
• Термозащита электродвигателя
• Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно
• Тиски гидравлические с возможностью быстрого зажима заготовок
• Увеличенная скорость подачи до касания материала
• 2 скорости вращения полотна
• Подсветка зоны резания
• Зубчатый привод
• Гидравлическое натяжение полотна
• Автоматическое отключение при завершении резки

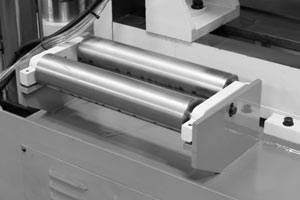

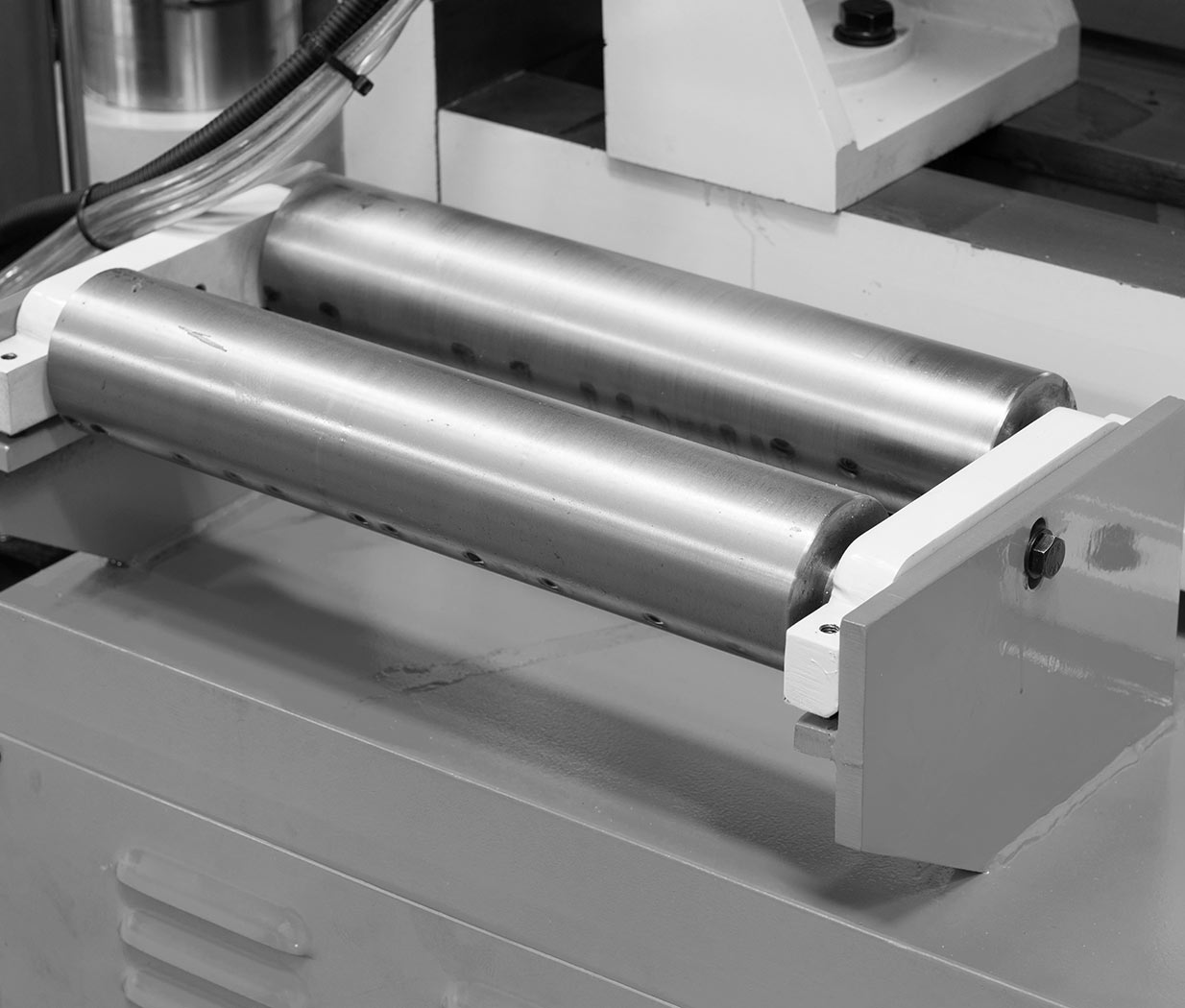

Вспомогательный стол с роликами подачи

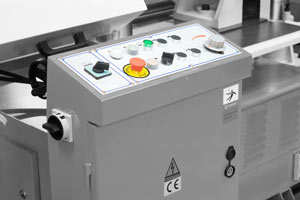

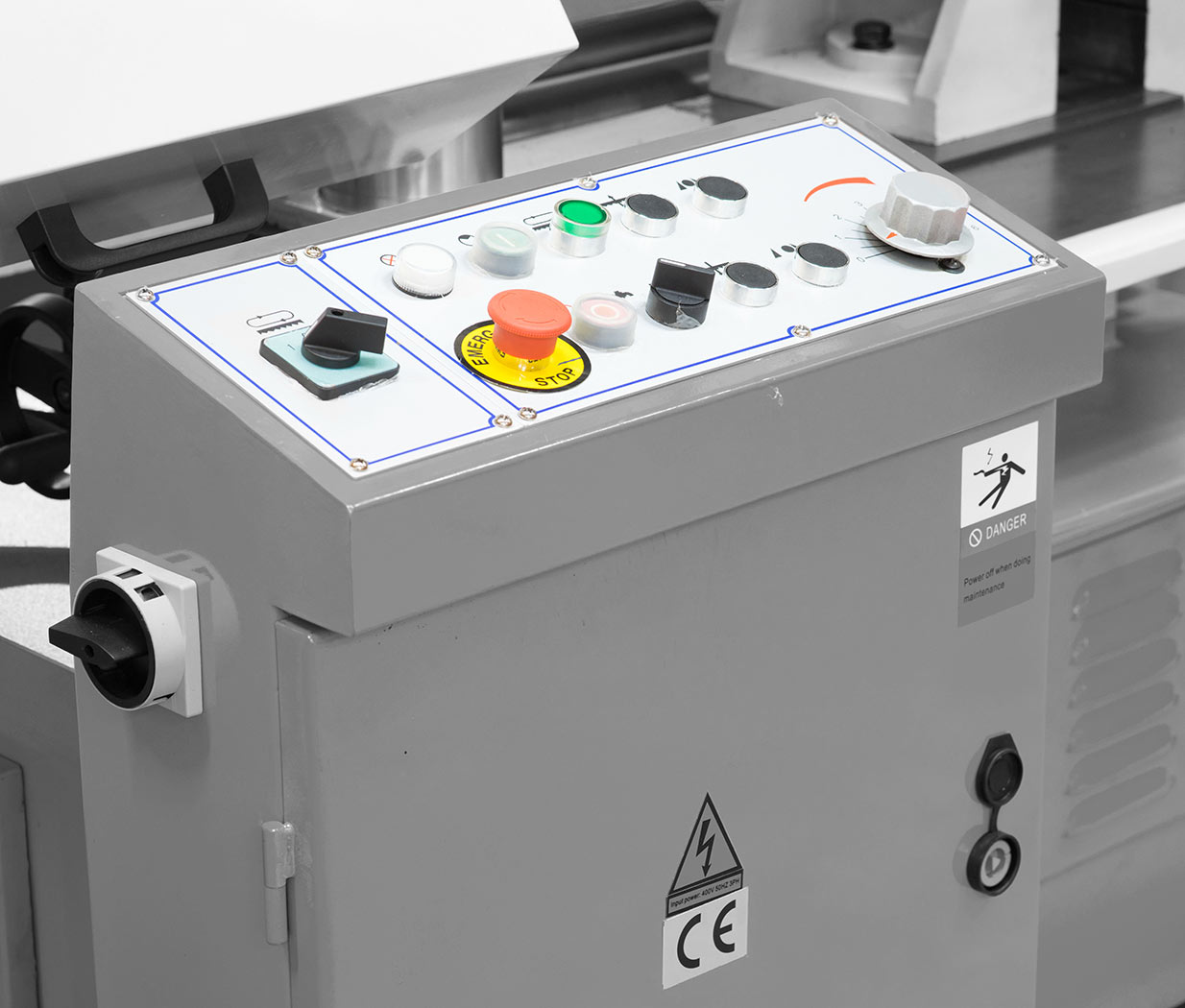

Блок управления станком

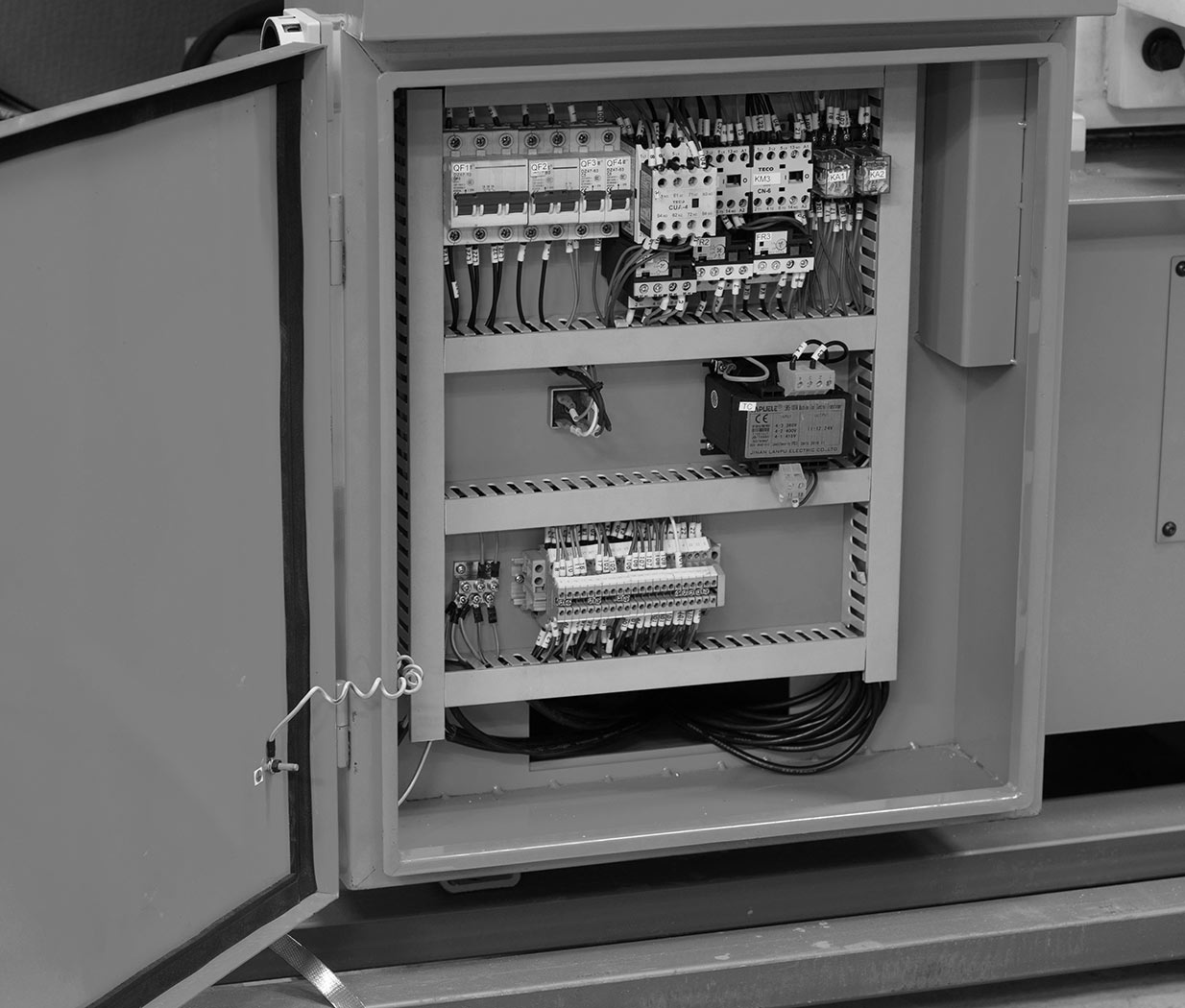

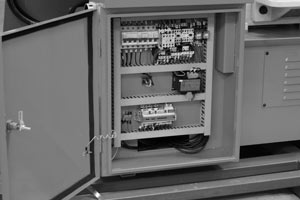

Электрические компоненты

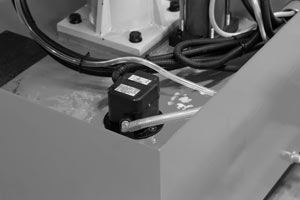

Помпа подачи СОЖ

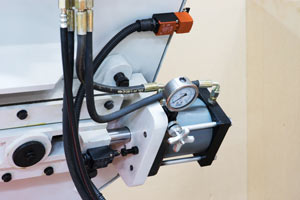

Гидравлическое натяжение полотна и концевик на обрыв полотна

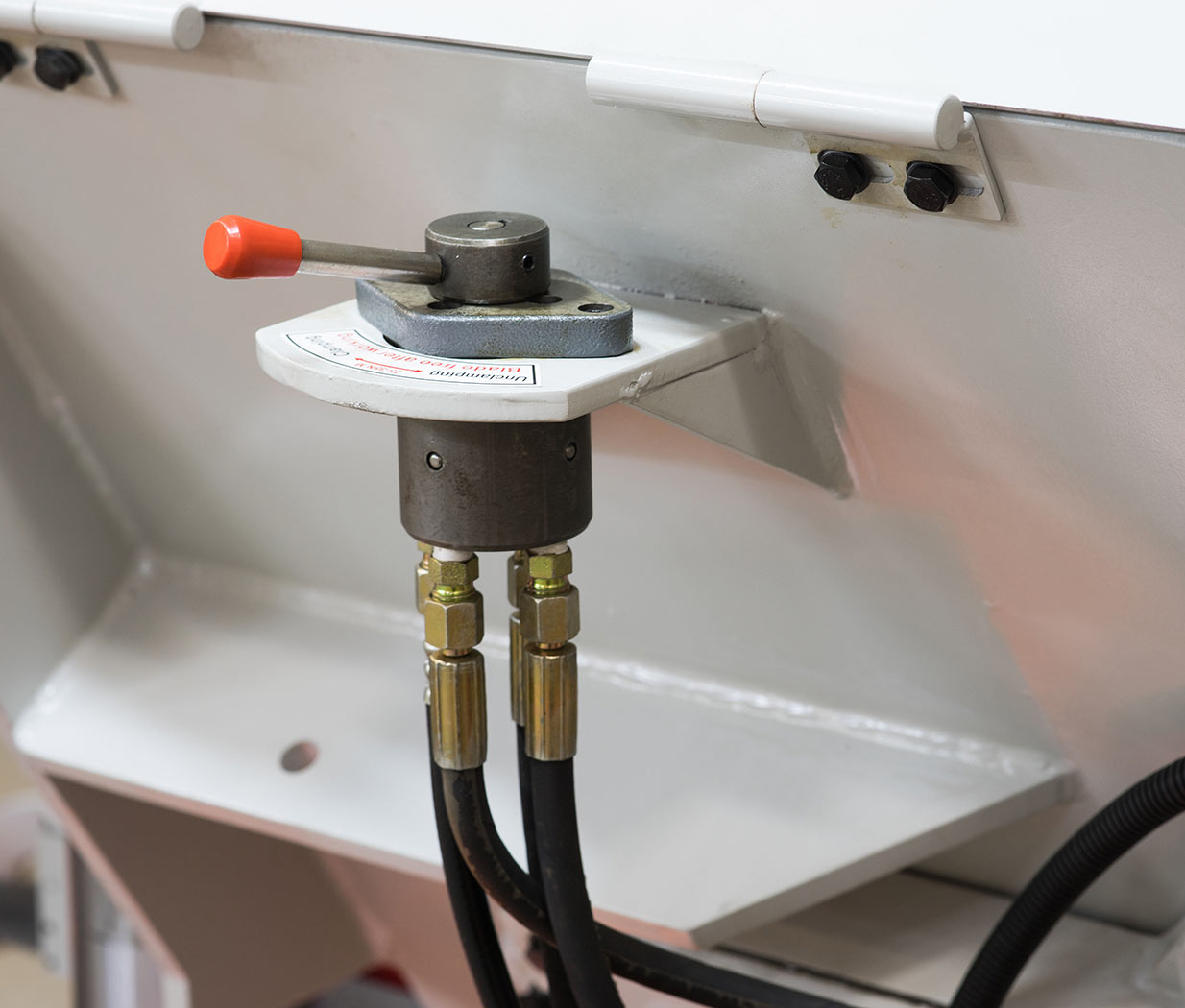

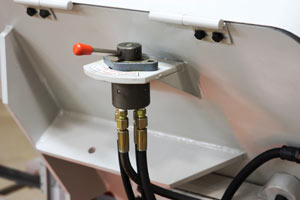

Рычаг регулировки натяжения полотна

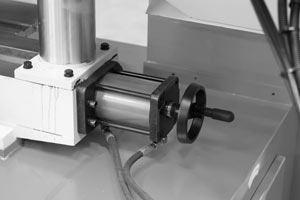

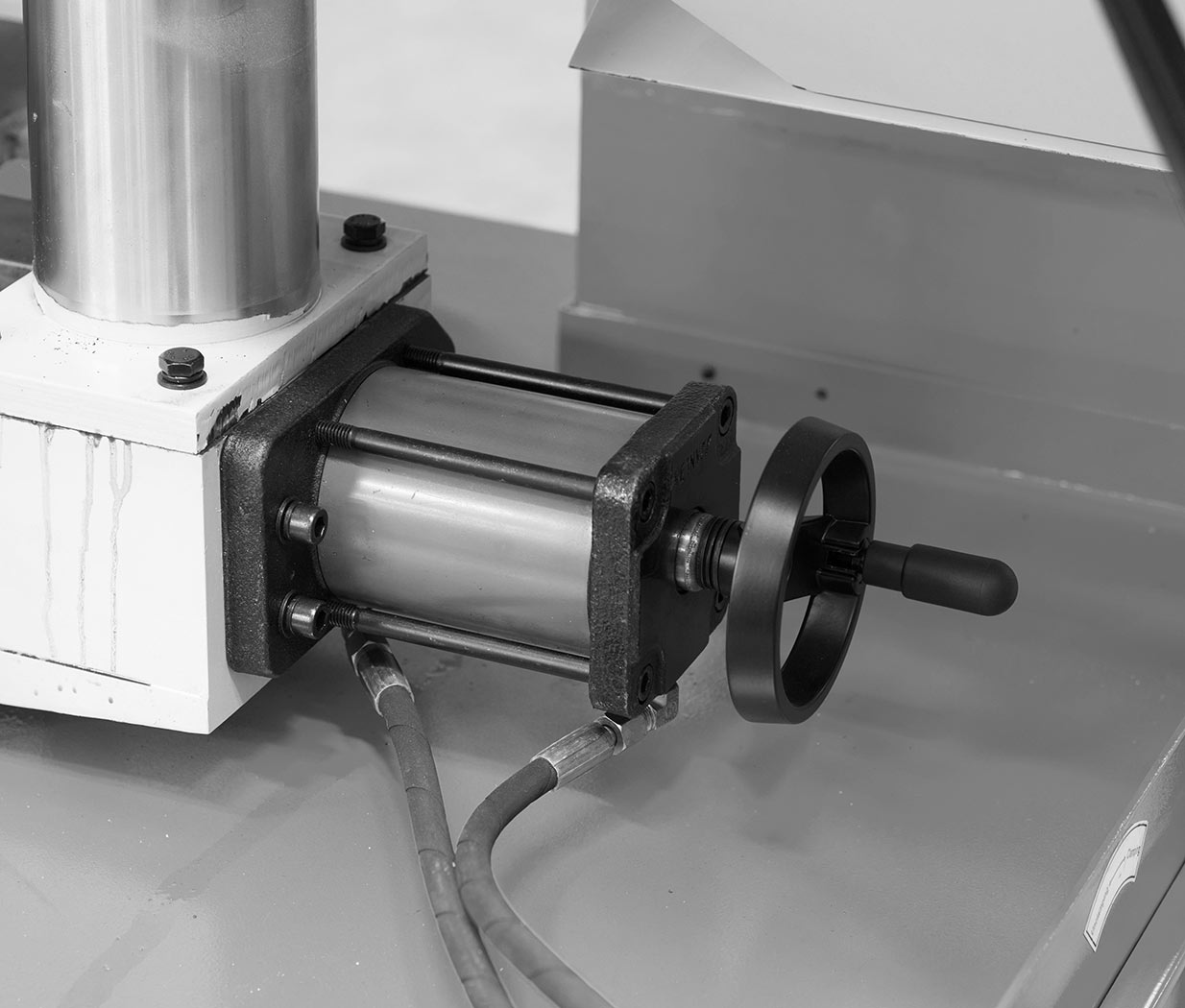

Гидравлические тиски

Две направляющие перемещающиеся по салазкам, для регулировки жесткости полотна относительно размера заготовки.

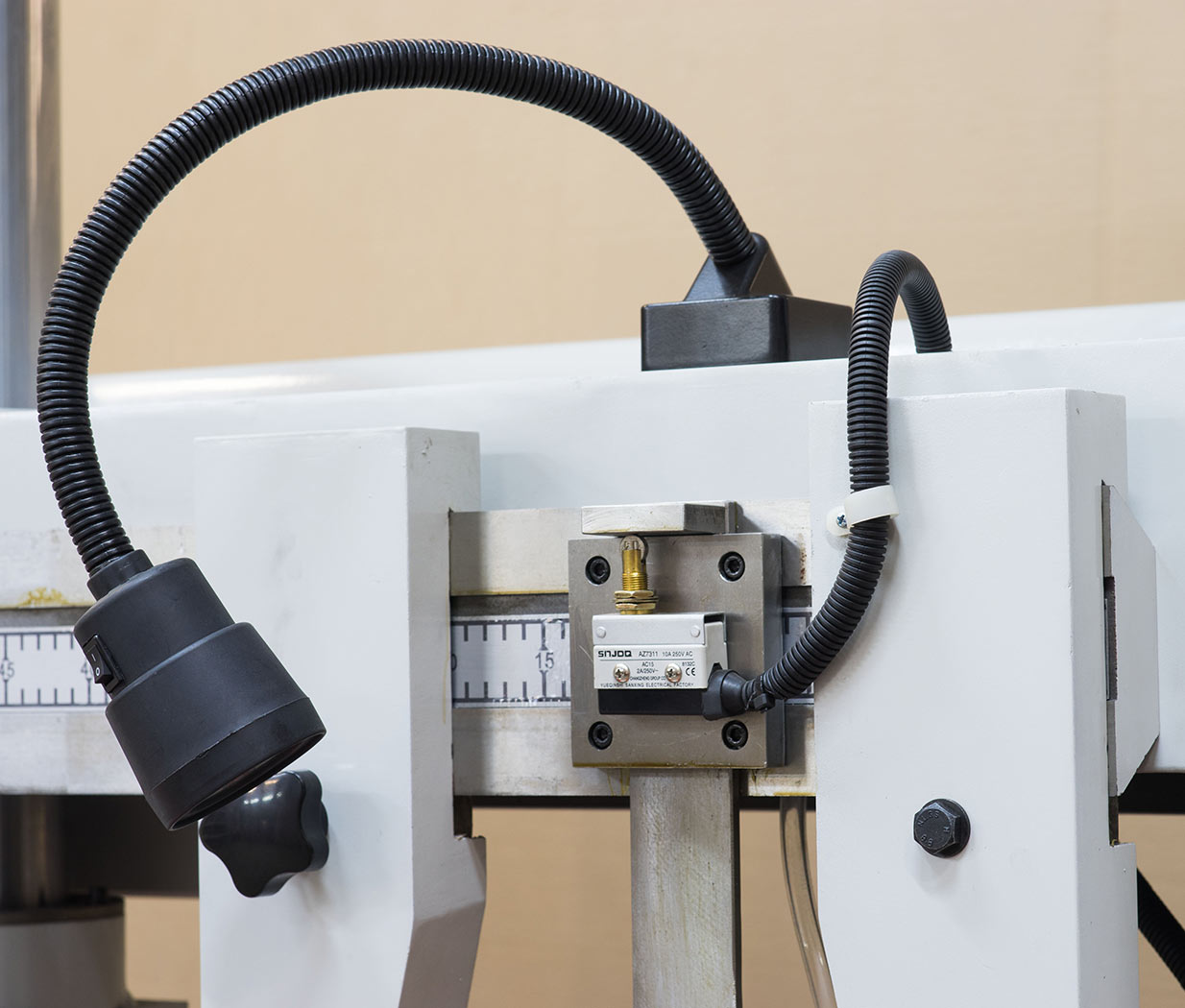

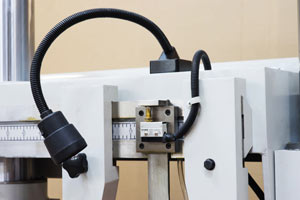

Лампа освещения

Концевик на отключение быстрой подачи.

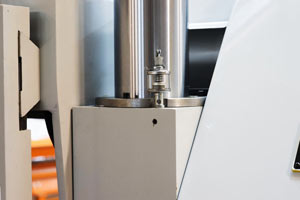

Маслёнка для смазки колонны

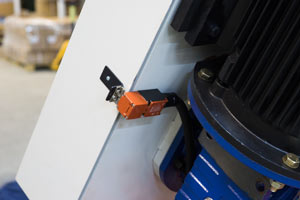

Предохранительные концевики, оберегающие станок от включения при незакрытых кожухах рамы

Концевик на подъём

Концевик на опускание

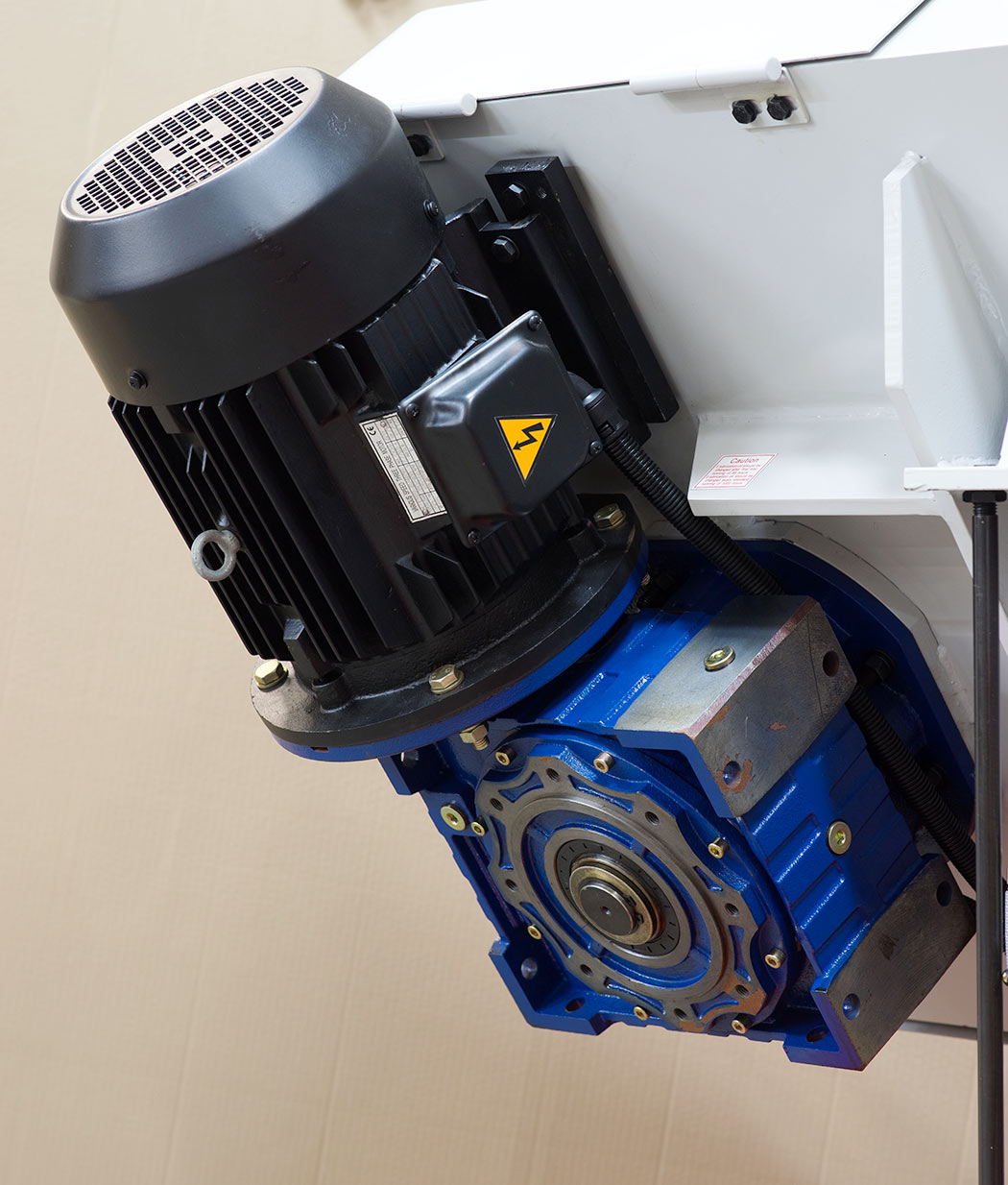

Зубчатый редуктор

Уровень и температура масла

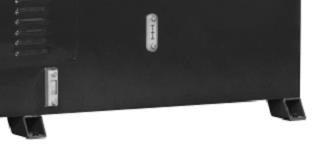

Уровень СОЖ

Дополнительная стойка для длинных заготовок (входит в стандартную комплектацию)

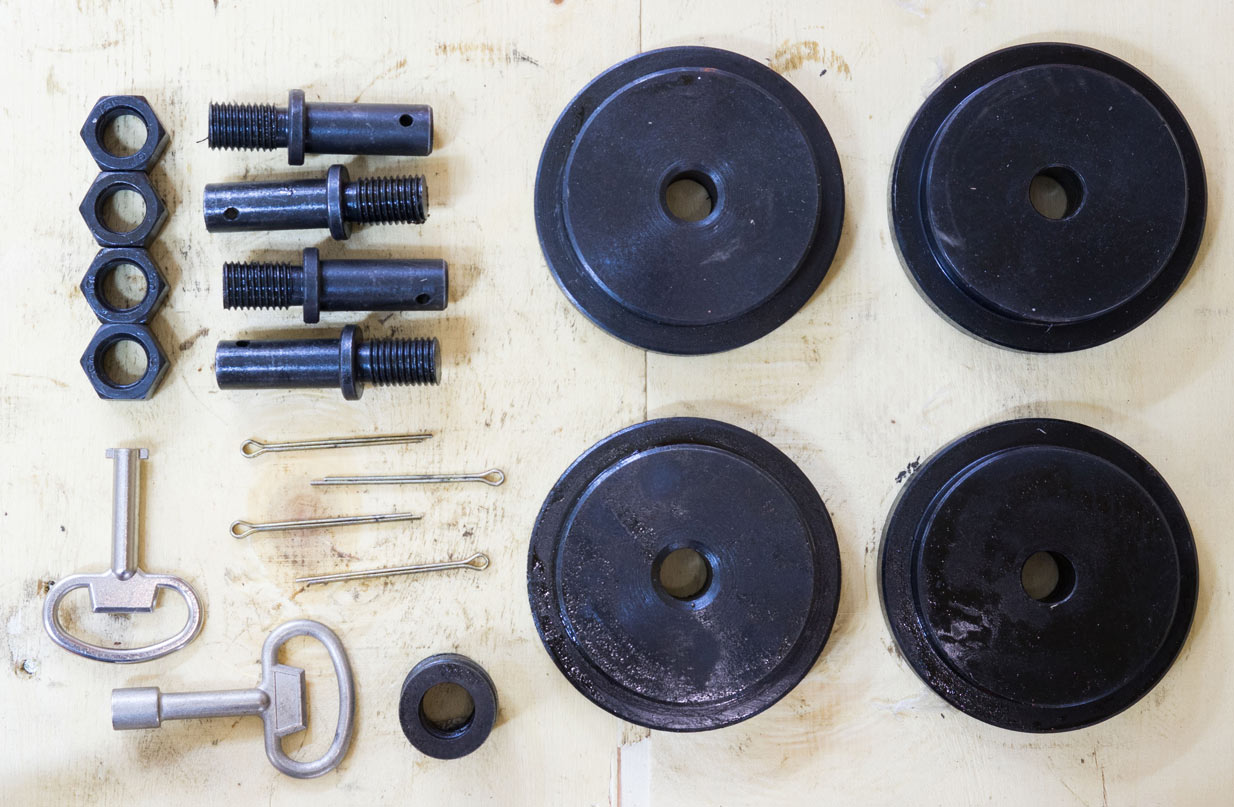

Комплект колёс для дополнительной стойки + ключи к электоршкафу
