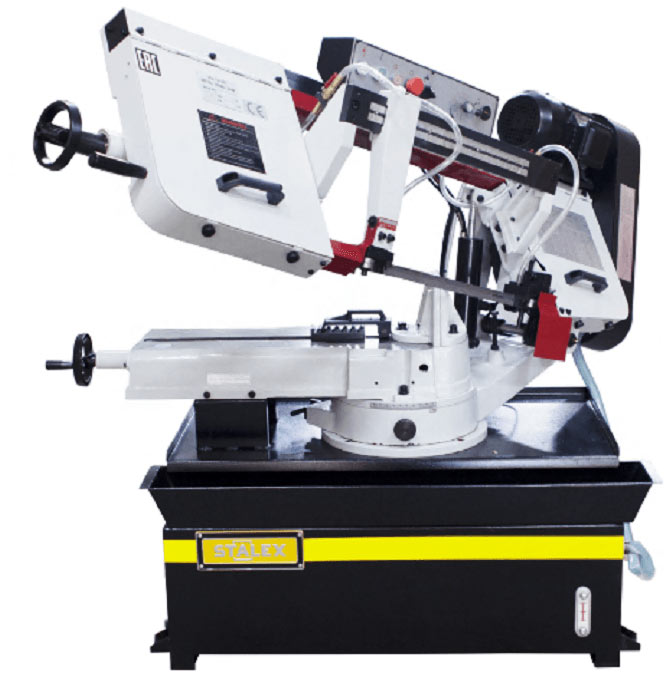

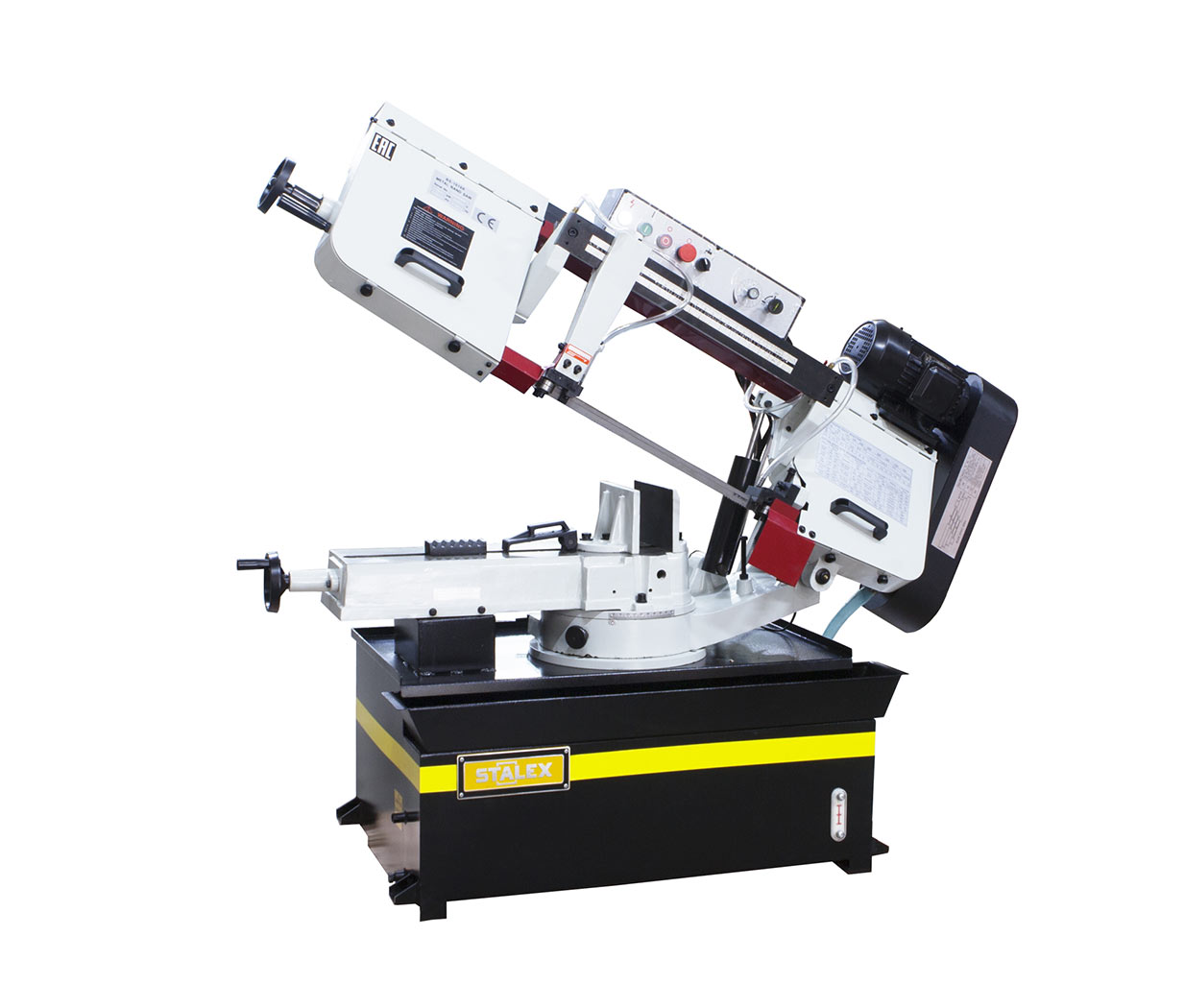

Станок ленточнопильный с гидроразгрузкой Stalex BS-1018R

На станках Stalex с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила, подъём рамы осуществляется оператором вручную. Станок Stalex BS-1018R разработан для резки черных металлов и других материалов с целиковым, полым или профильным сечением, конструкция позволяет делать макс. распилы полых заготовок (труб) диаметром до 254мм.

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок имеет неподвижные тиски и поворотный механизм рамы, для пиления под углом необходимо изменить положение рамы относительно неподвижных тисков. Высота полотна 27мм позволяет пилить c высокой точностью и параллельностью полые и профильные заготовки под различными углами, в том числе и сплошные заготовки.

Данная модель находит широкое применение благодаря максимальной загрузки станка (макс. ёмкость), что позволяет применять станок в серийном и мелкосерийном производстве. Система СОЖ в стандартной комплектации, регулировка скорости осуществляется с помощью ступенчатого шкива (4 режима скорости).

Модель Stalex BS-1018R реализует все преимущества ленточнопильных станков:

• Возможность поворота 0…+45°, удобный поворотный механизм рамы
• Подвижные направляющие с твердосплавными пластинками
• Скорость вращения пилы, фиксированная 26, 50, 73, 95 м/мин
• Ручное натяжение ленты
• Тиски станка имеют закаленный и отшлифованный червяк и бронзовое червячное колесо, для длительного срока эксплуатации
• Гидравлическая система опускания рамы + автоматическое отключение в нижней точке реза
• Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
• Концевые выключатели при открытии крышек + регулируемый мерный упор для заготовок
• Пила ленточная квалитет М42 в комплектации (для запуска и начало работы)

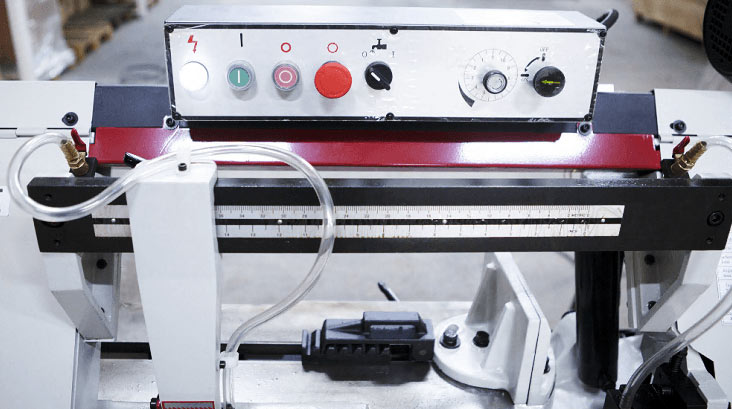

Пульт + направляющие станка.

Шкала направляющих + две гибкие трубки СОЖ.

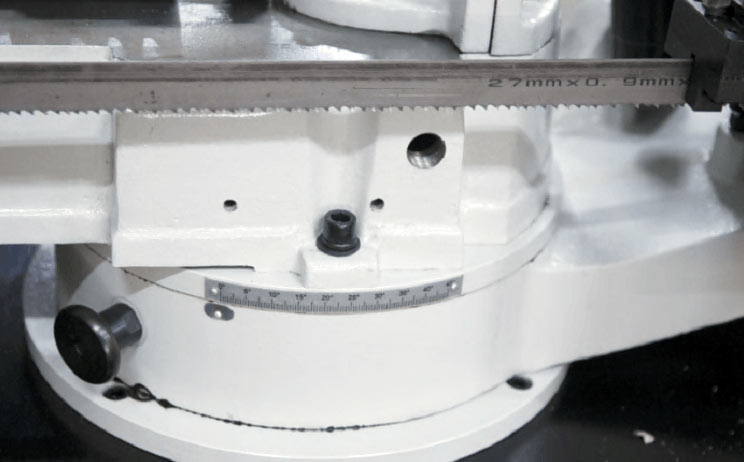

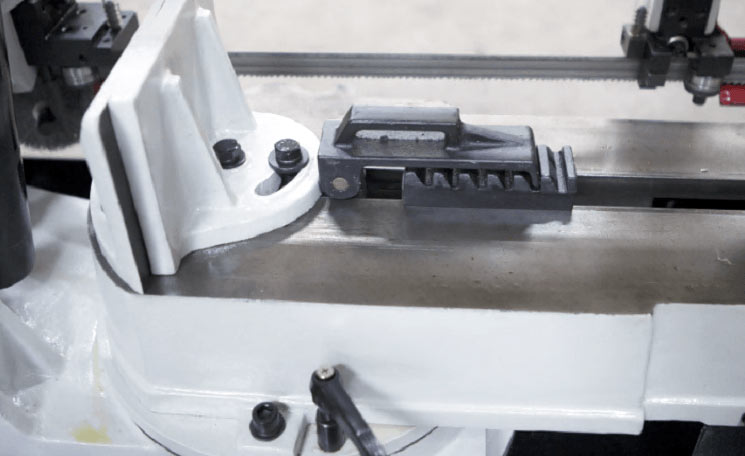

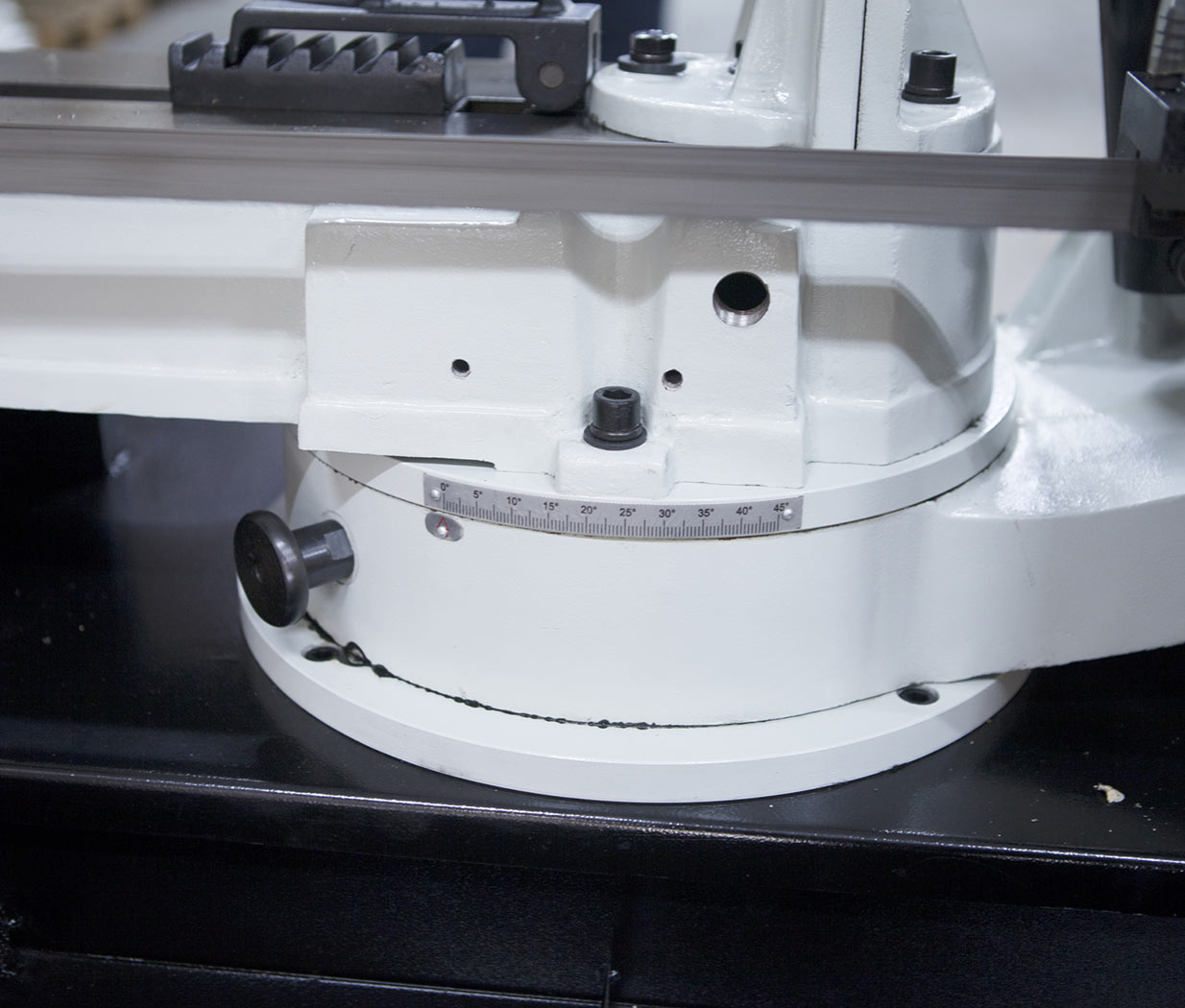

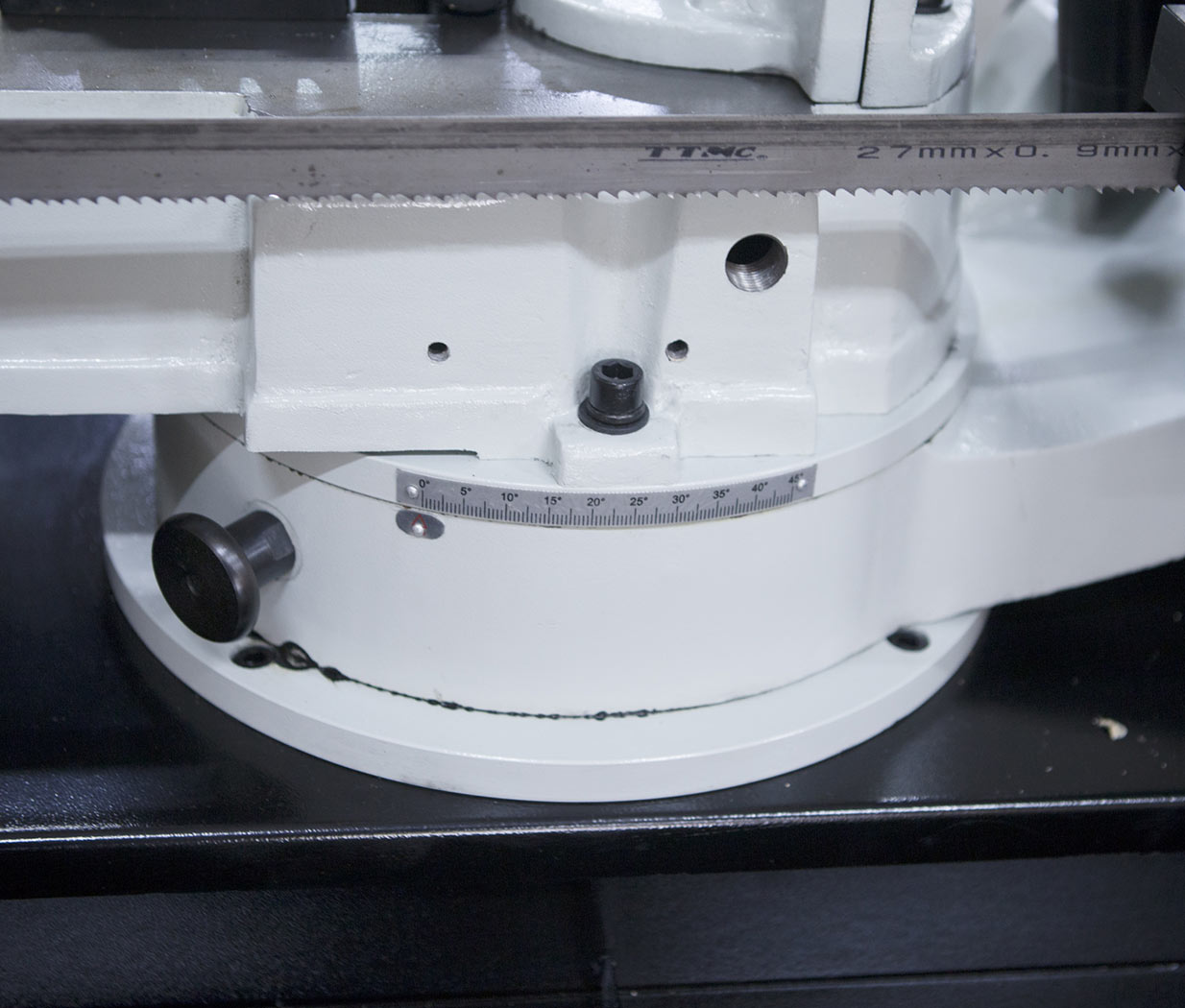

Градусная линейка для установки необходимого положения заготовки. Фиксатор для удобной установки рамы на 0°; 15°; 30°; 45°.

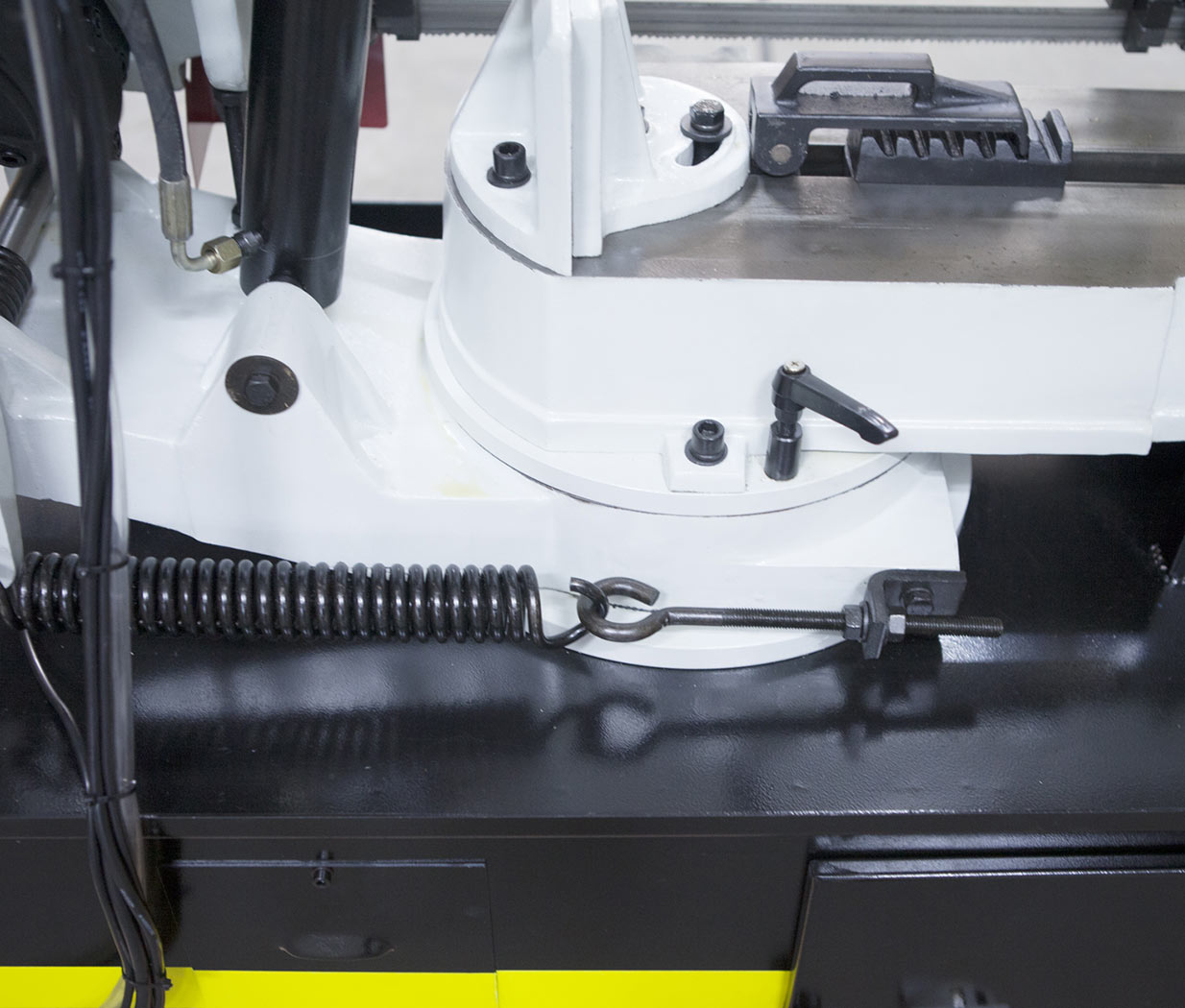

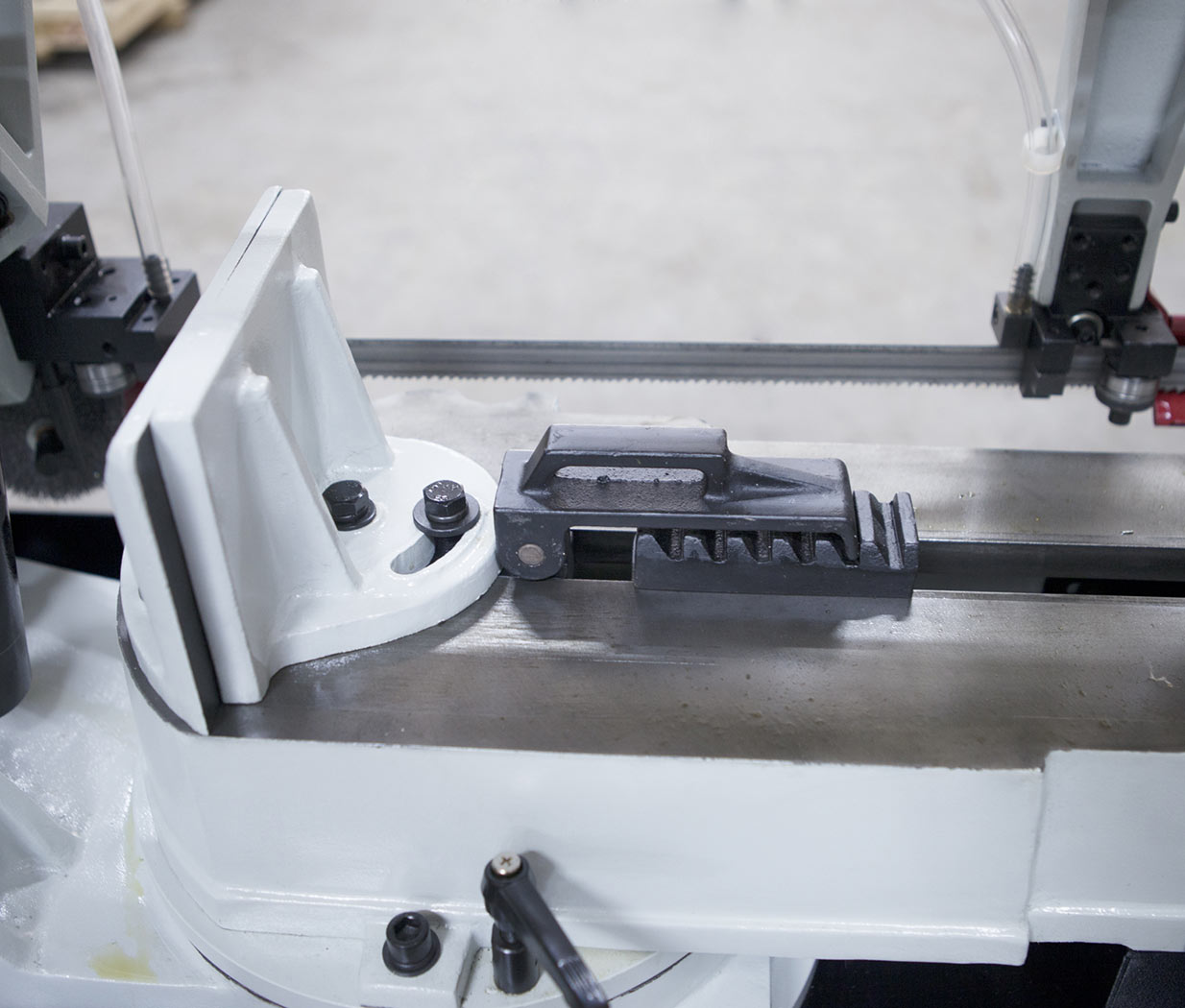

Зажимной рычаг с обратной стороны тисков, для поворота рамы на любой угол от 0° до 45° в соответствии с положением, согласно градусной линейки станка.

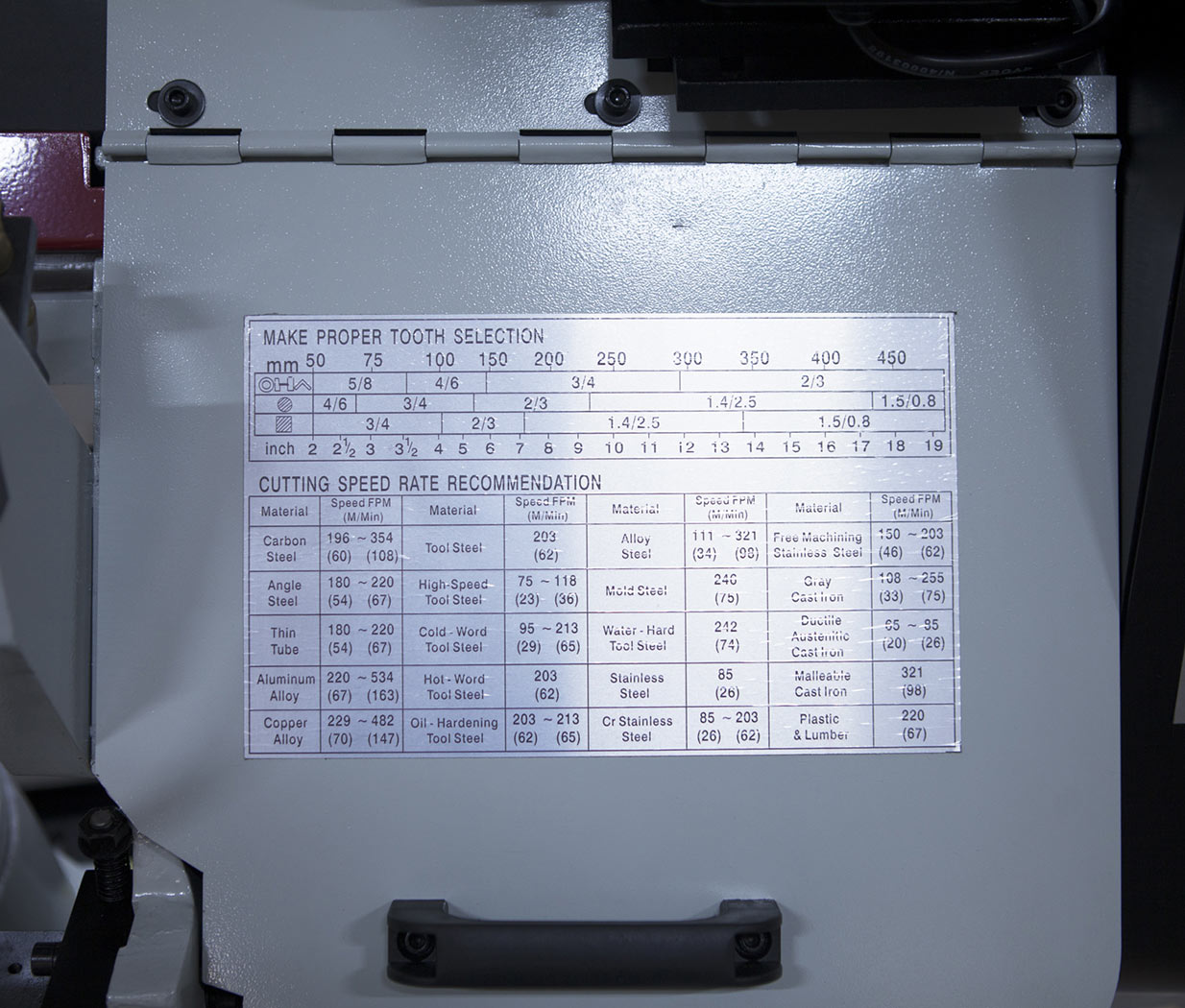

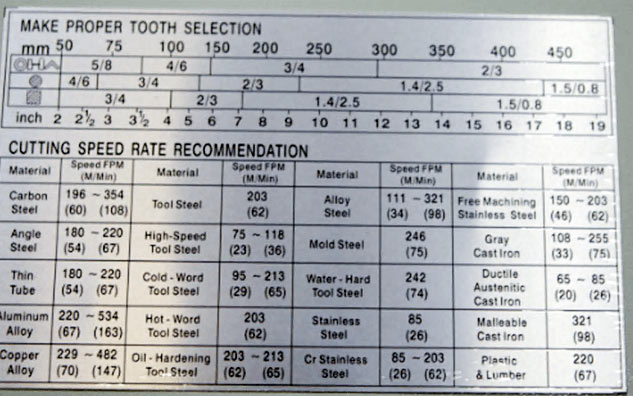

Таблица скорости резания и подбора шага зубьев

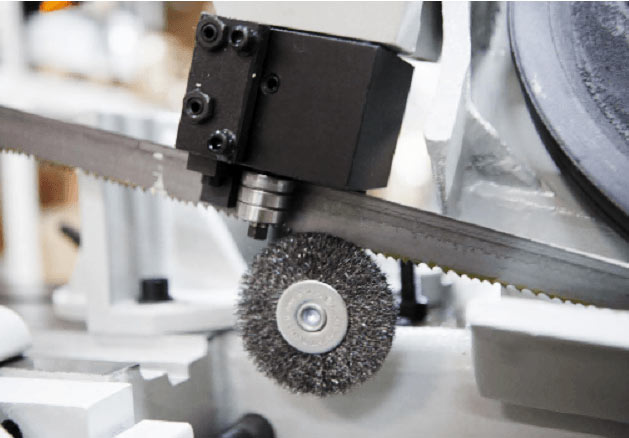

Механическая дисковая щётка (приводимая в движение от движения полотна).

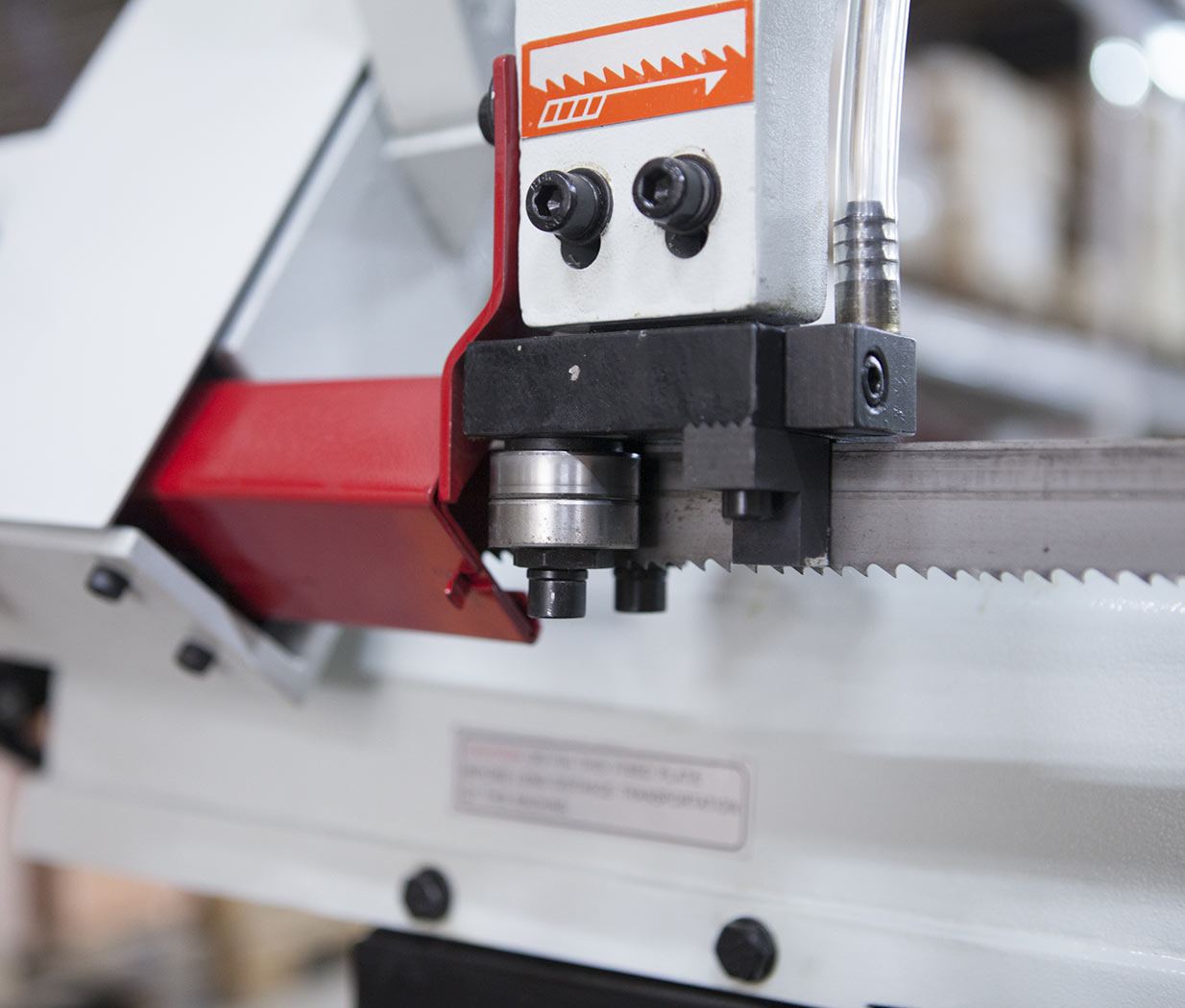

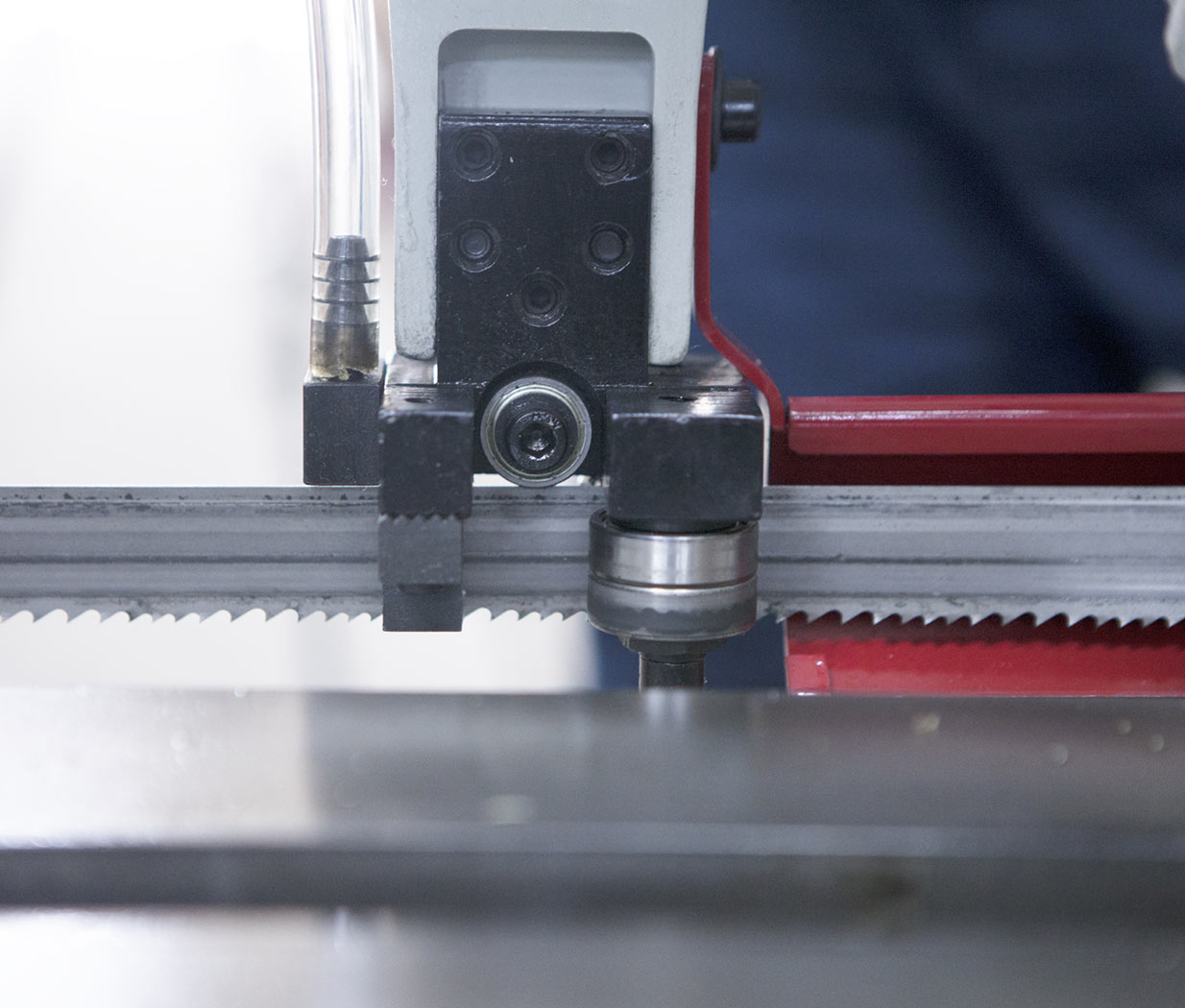

Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления.

Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна.

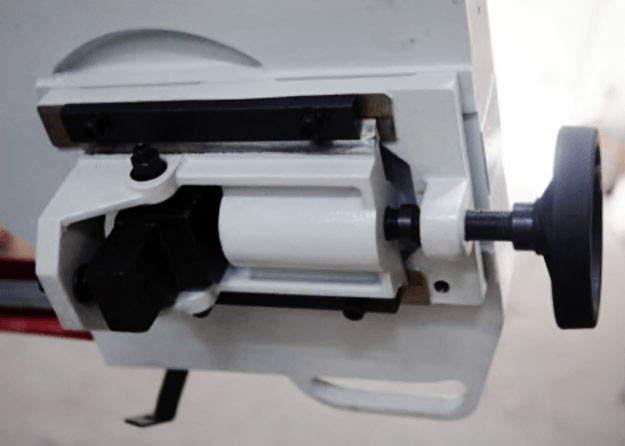

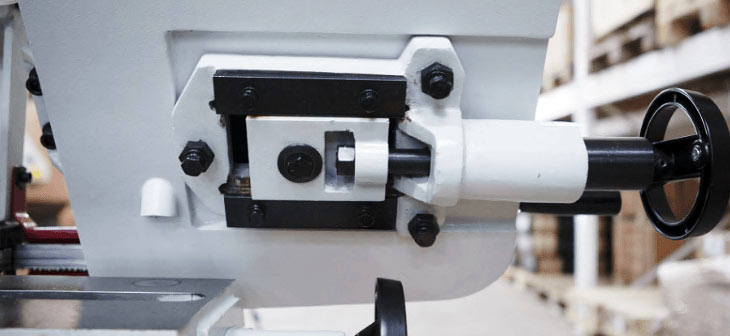

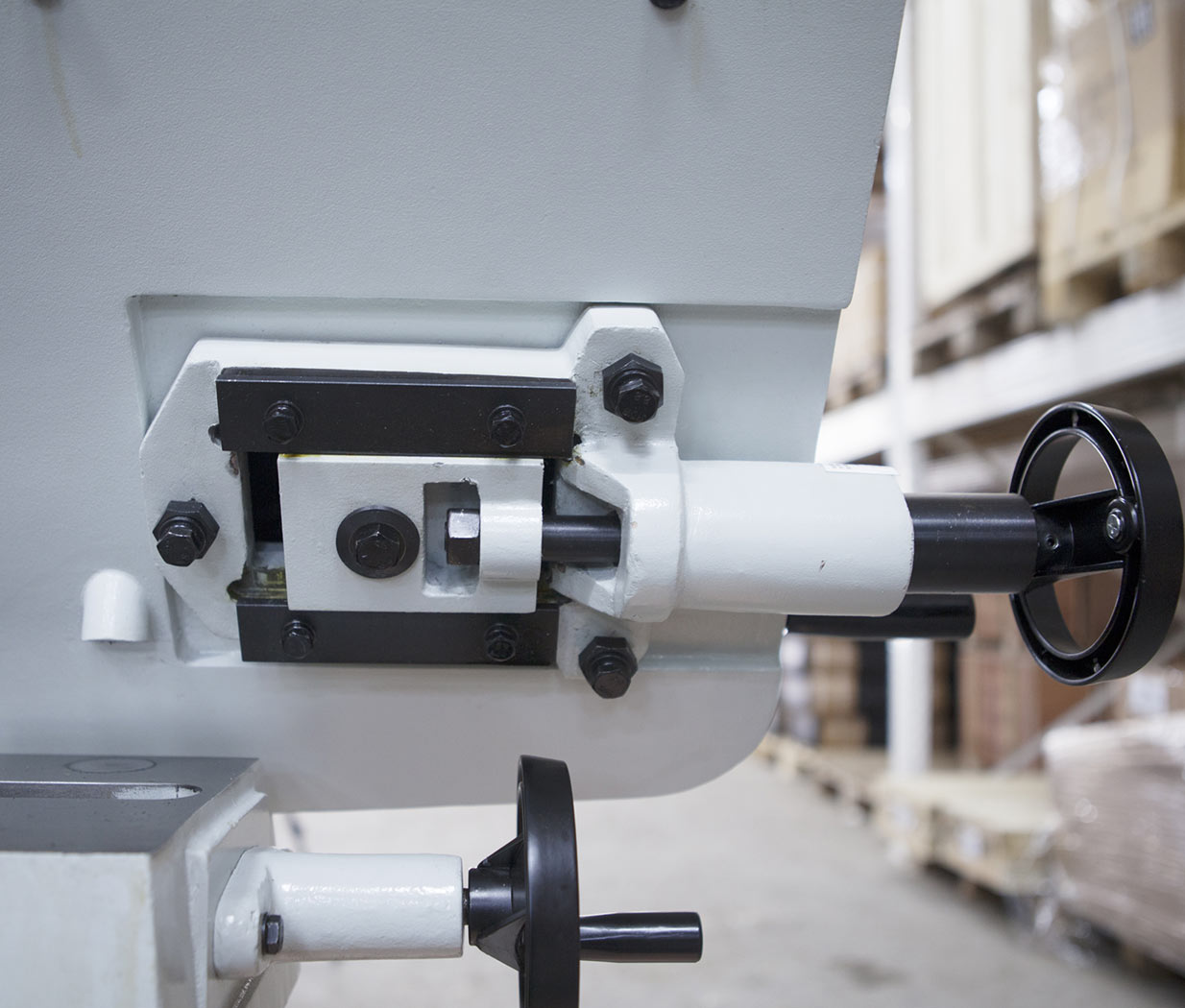

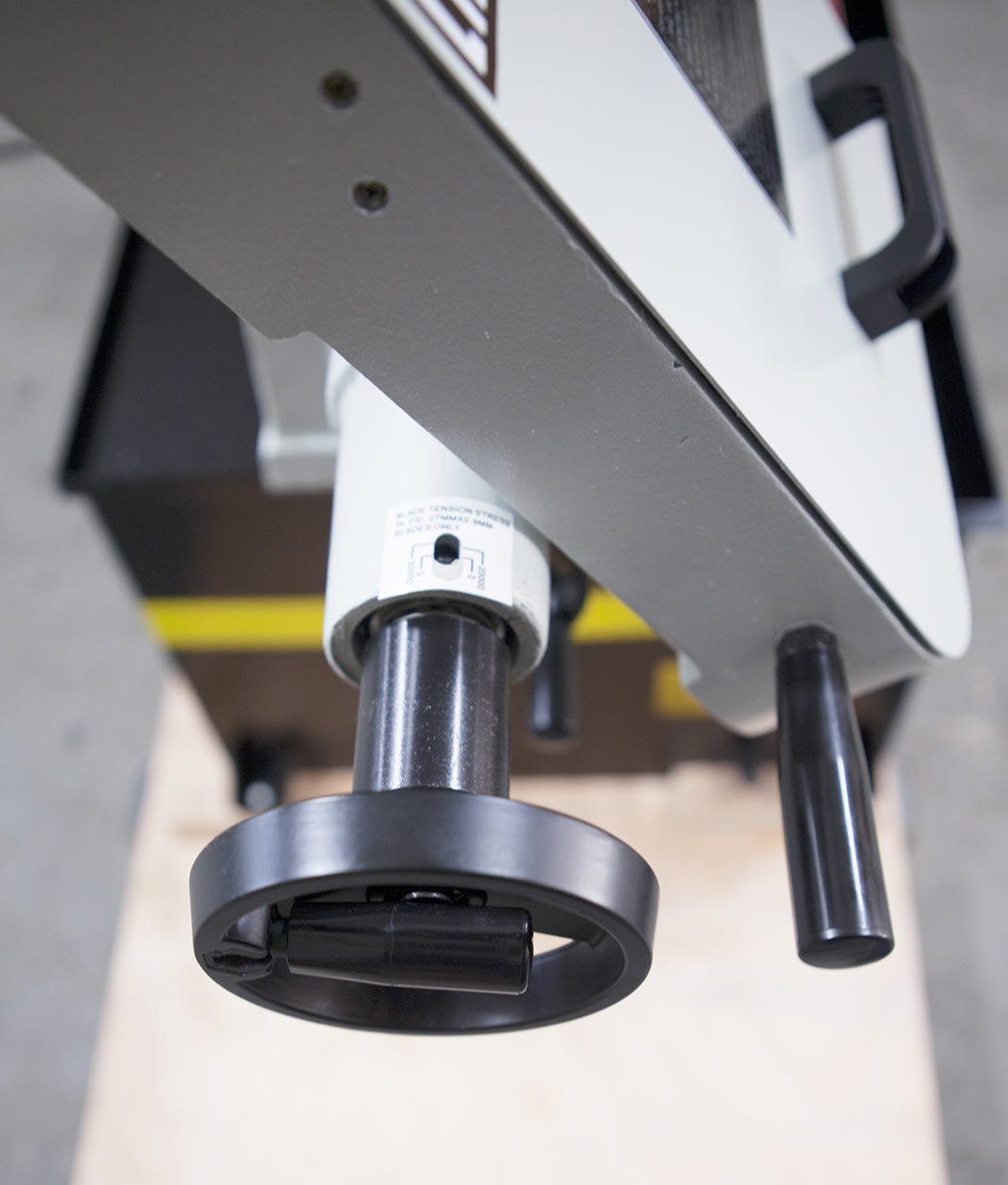

Механическое натяжение полотна

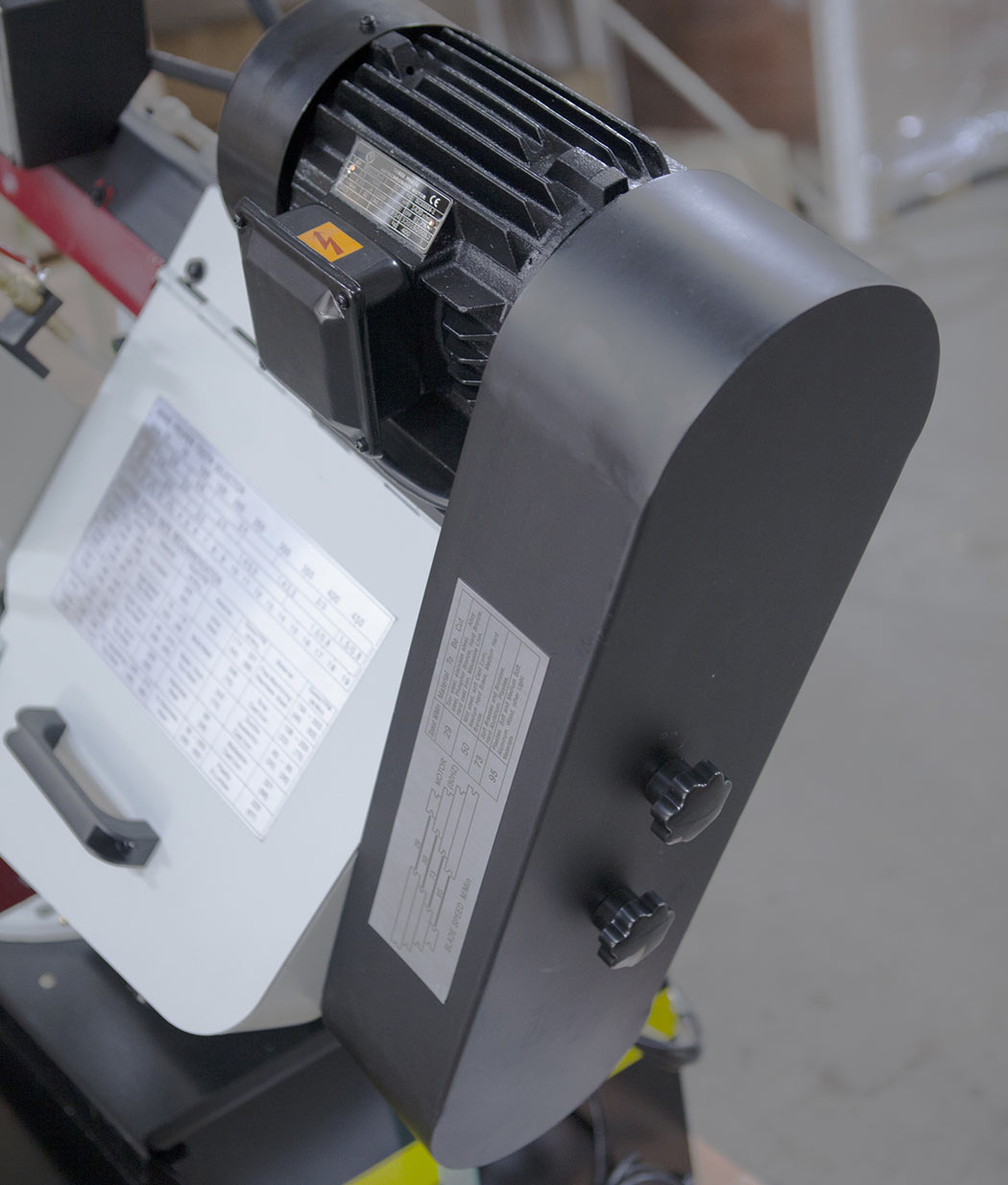

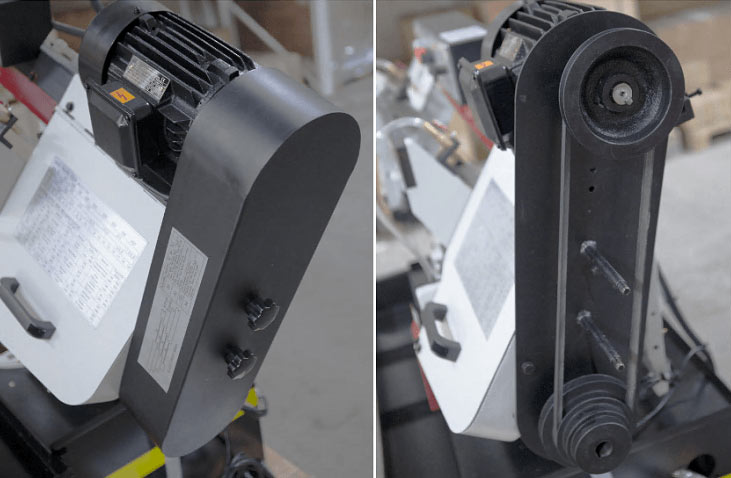

Привод – клиноременная передача

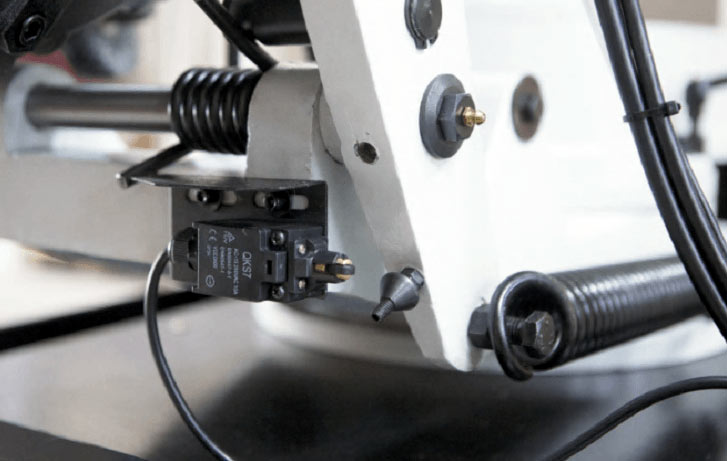

Датчик выключения станка в нижнем положении пильной рамы

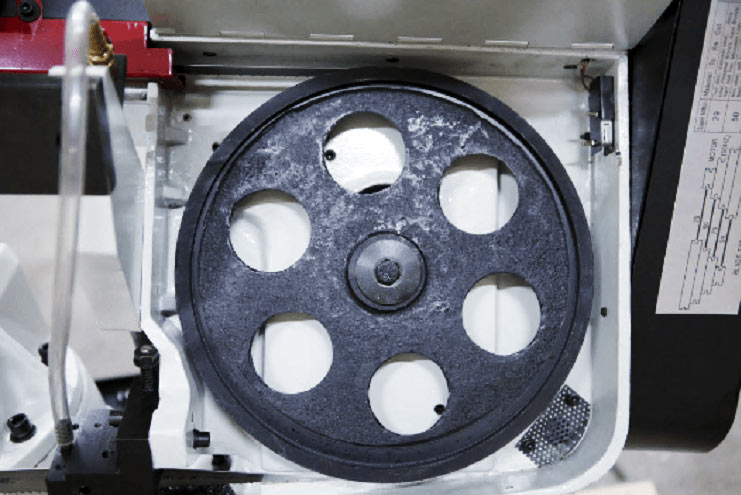

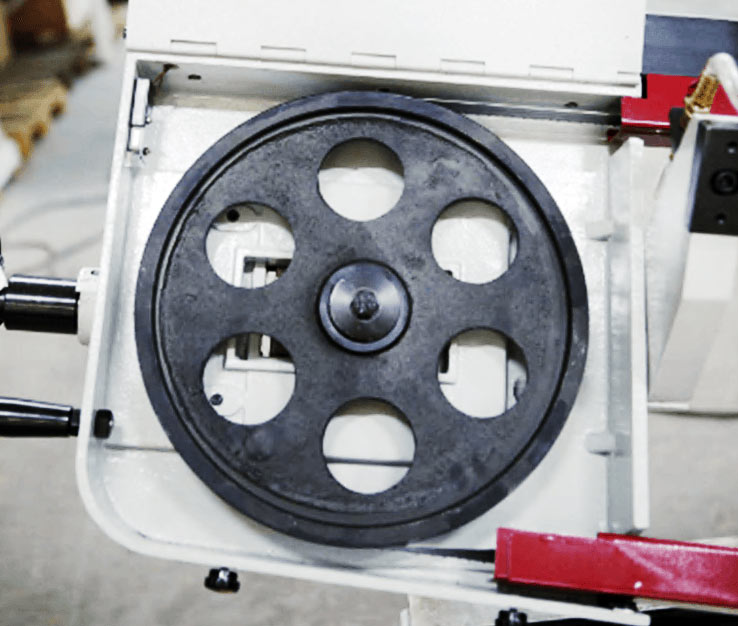

Шкив станка и предохранительный датчик при поднятой крышке рамы (фото №1).

Шкив станка и предохранительный датчик при поднятой крышке рамы (фото №2).

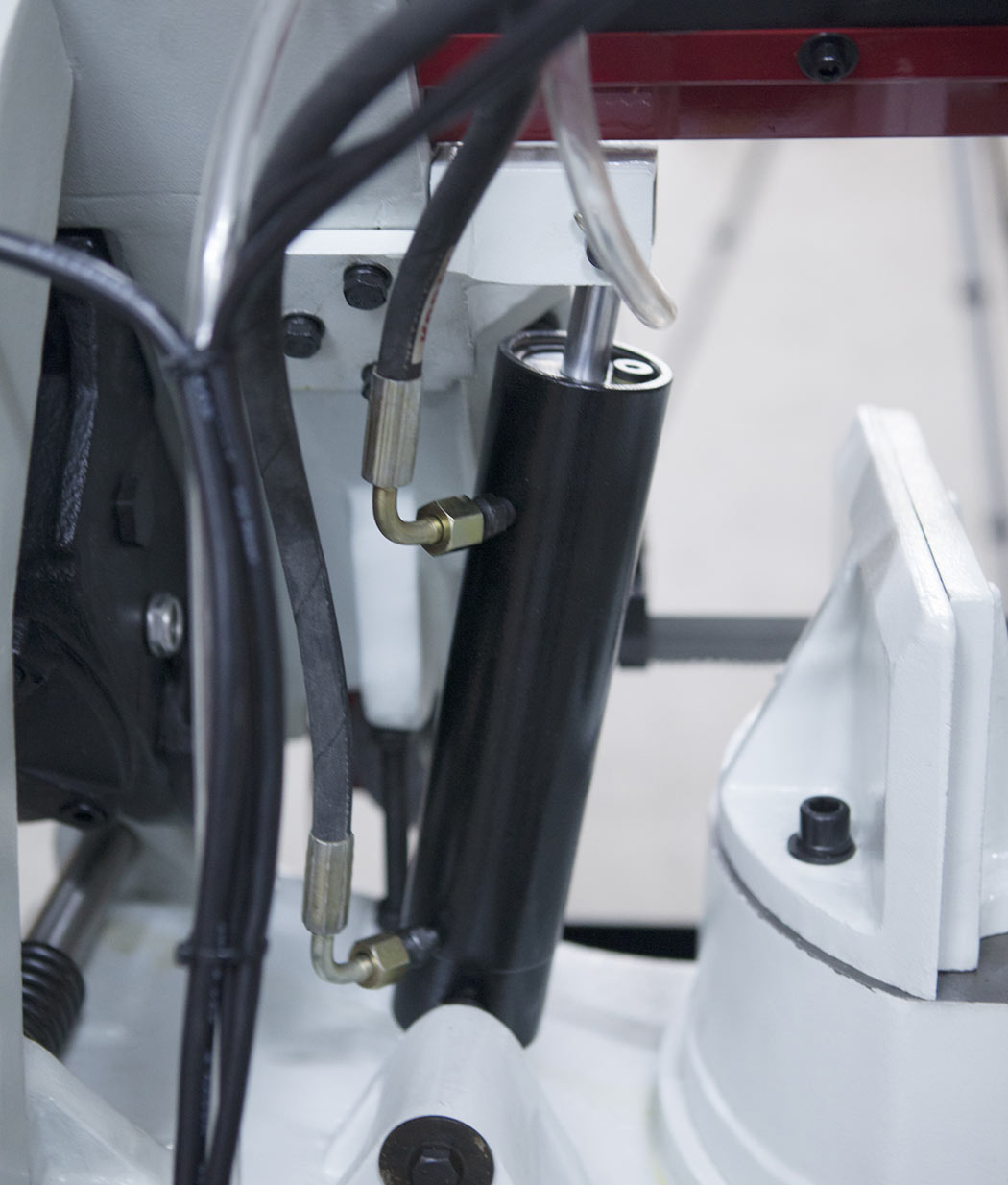

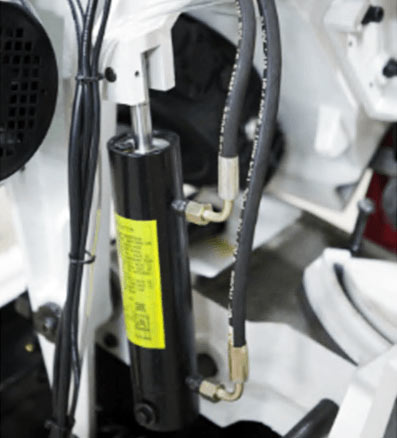

Гидравлический демпфер регулирующий и снижающий скорость опускания рамы.

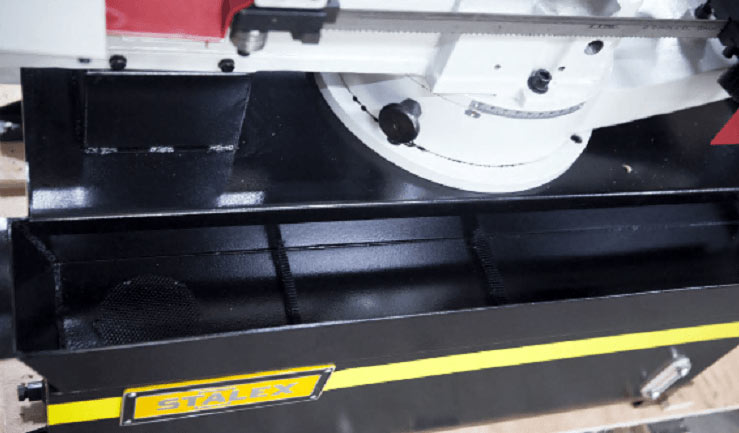

Съёмный сливной бачок. При снятии бочка с тумбы станка – под бочком находится полость для хранения (при транспортировке) ограничителя подачи листа.

Поворот рамы под углом 45°.
