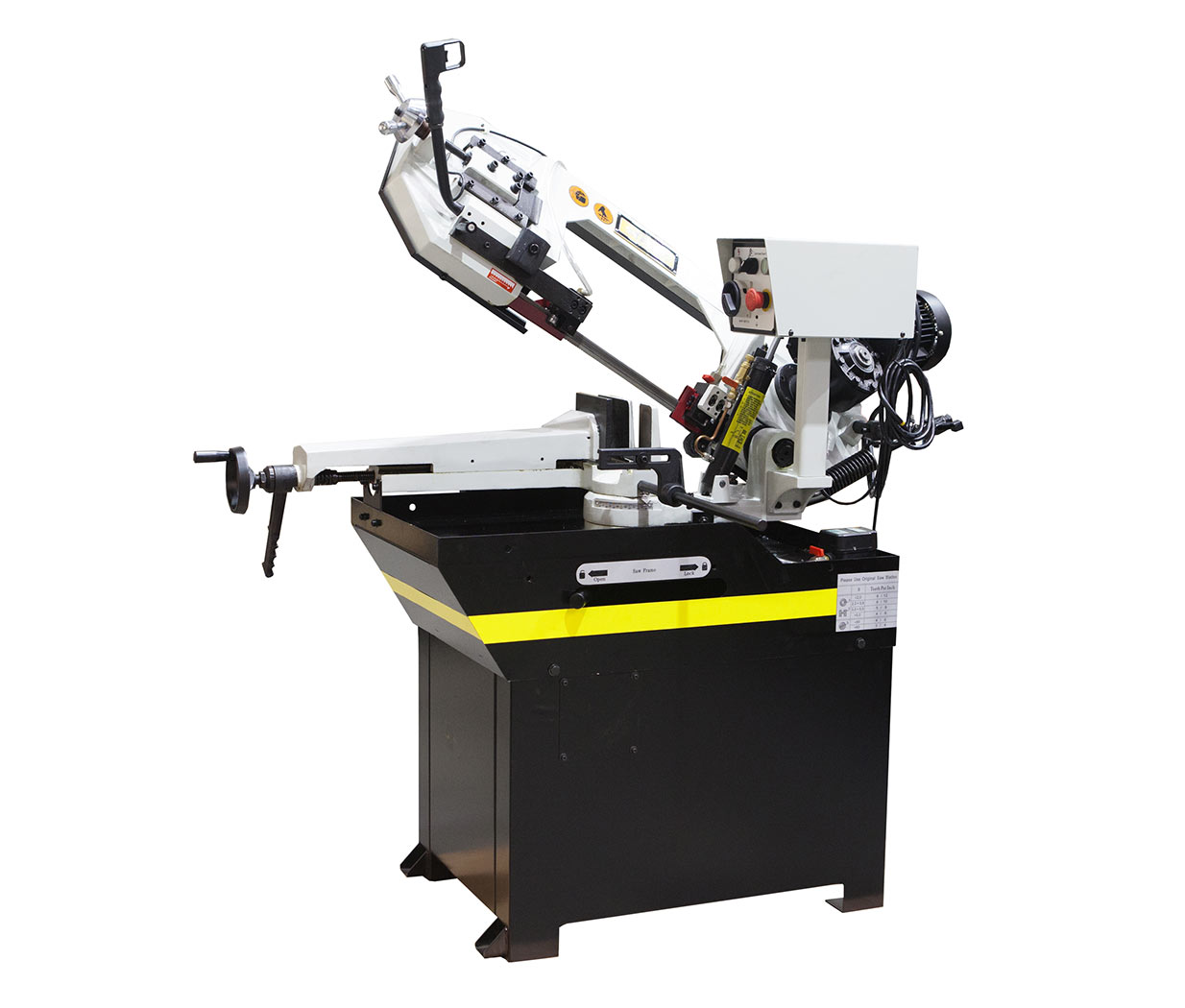

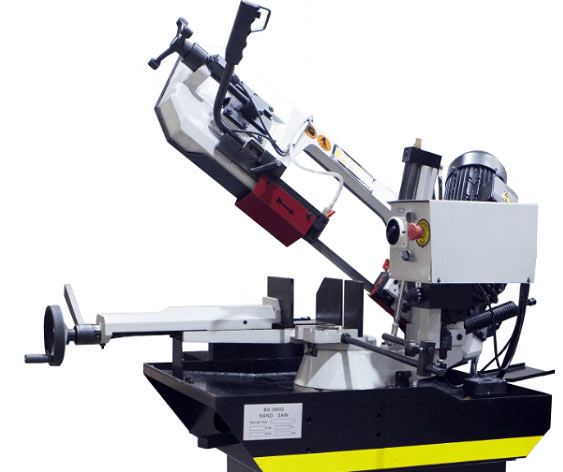

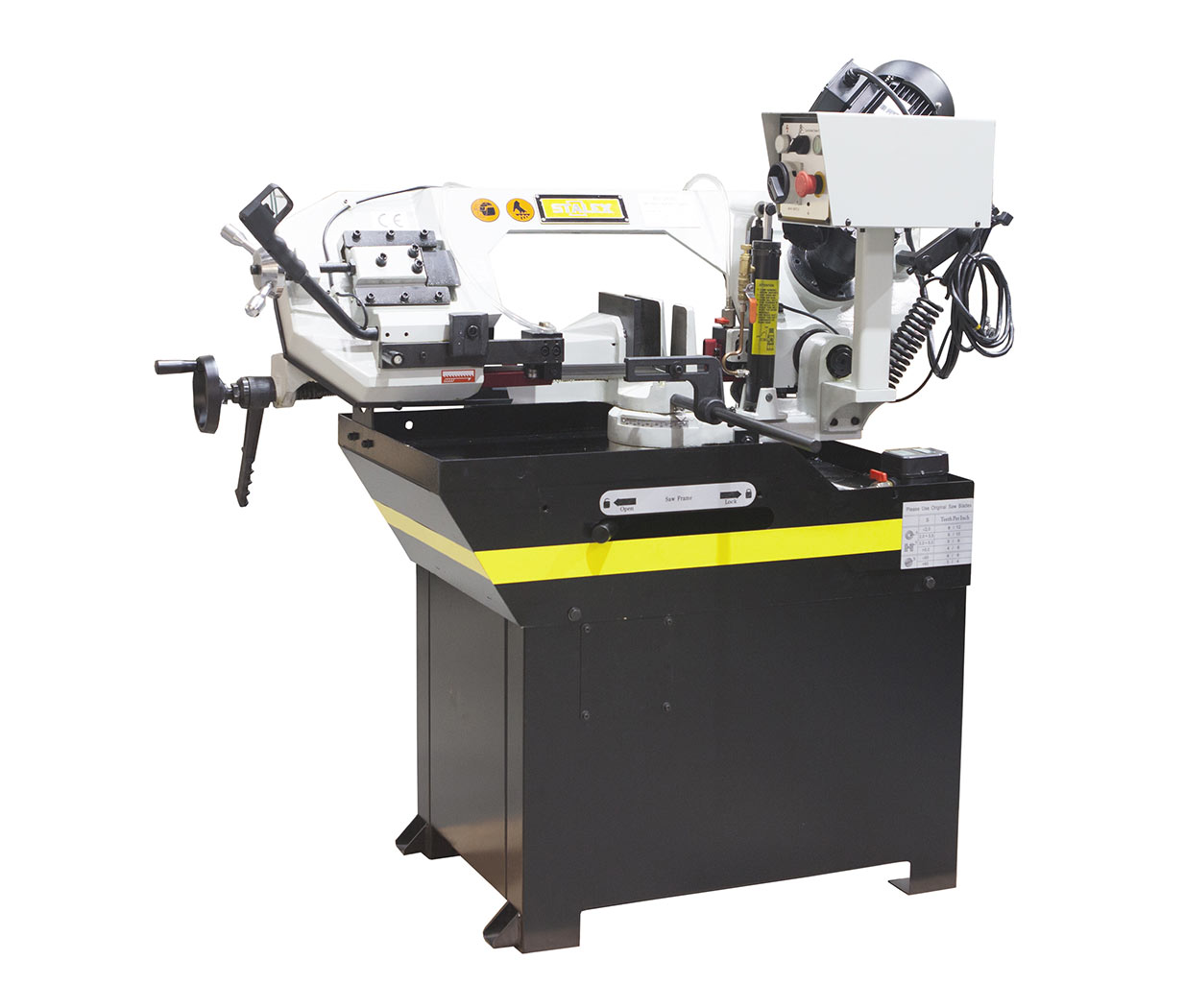

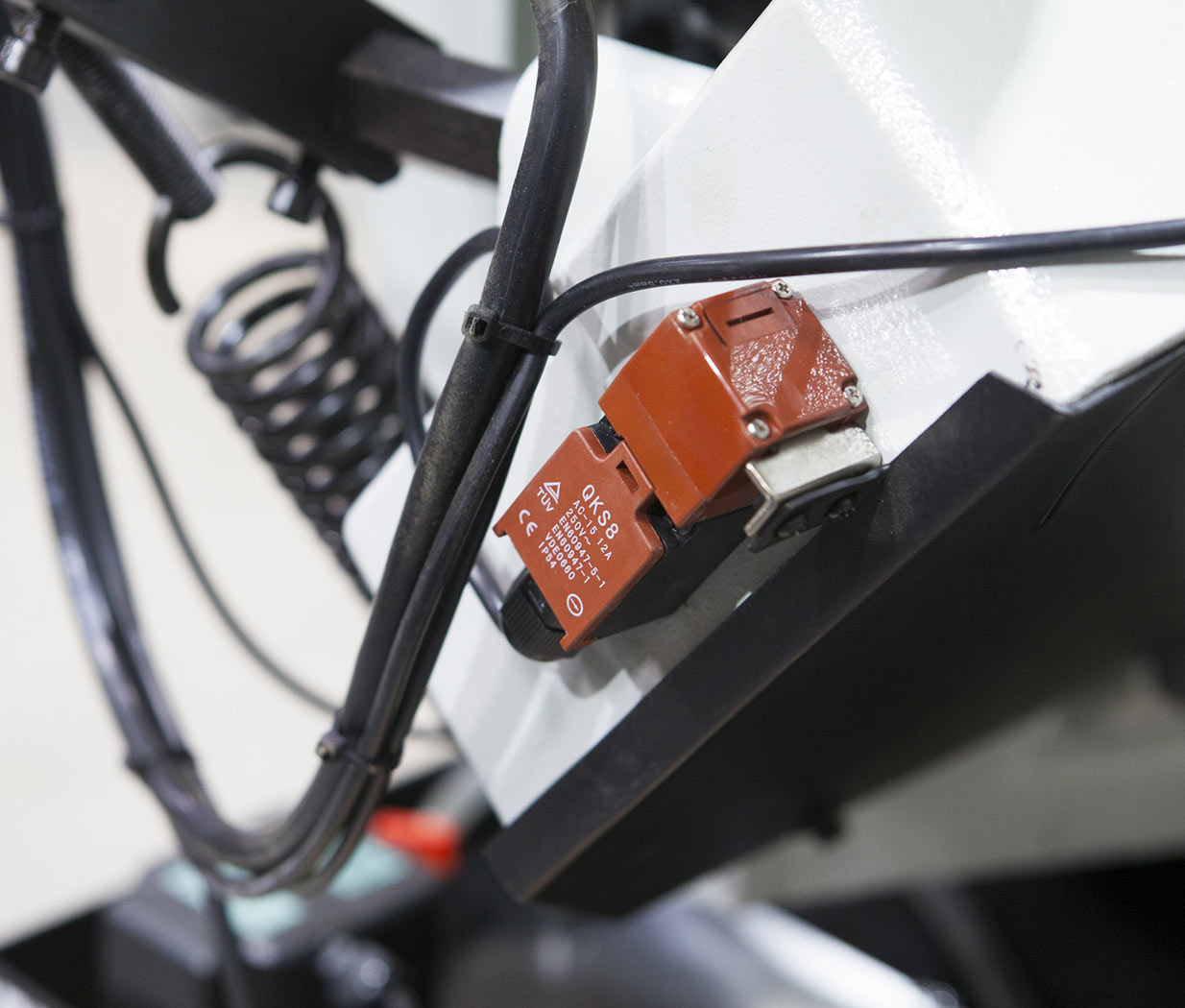

Станок ленточнопильный Stalex BS-280G

На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-280G позволяет делать распилы заготовок диаметром до 220мм.

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.

Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.

Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила. Гидравлическая система снабжена электромагнитным клапаном. При нажатии кнопки «пуск» гидравлика опускает раму с заданной скоростью и удерживает раму в любой точке в выкл. состоянии (при этой конструкции - нет необходимости дополнительно перекрывать перепускной клапан демпфера в нижней точке рамы, для последующей установки рамы в любую верхнюю точку).

Используя данную модель имеющую быстро регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности. Кроме того в модели Stalex BS-280G вынесен на приборную панель – инвентор опускания рамы.

Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.

Процесс пиления:

1. Движение ленты осуществляется через мотор-редуктор в 2-х режимах (40 или 80 м/мин)
2. Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
3. Регулировка угла поворота вдоль шкалы
4. Регулируемая подача СОЖ в зону резания
5. Литая чугунная рама гарантирует жесткость станка и гасит вибрации
6. Опускание рамы осуществляется под собственным весом
7. Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
8. Гидравлическая система снабжена электромагнитным клапаном.
9. Плавная регулировка скорости опускания рамы (подвод и рабочий ход - инвентор)
10. Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)
11. Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы

Стандартная комплектация для Stalex BS-280G:

1. Поворотный стол с возможность поворота 0°…+45°…+60º
2. Подвижные направляющие с твердосплавными пластинками
3. Перепускной клапан плавная регулировка опускания пильной рамы
4. Тиски с ручным зажимом, и доводчиком
5. Скорость вращения пилы, фиксированная 40,80 м/мин
6. Ручное натяжение ленты
7. Мерный упор 500 мм
8. Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
9. Пила ленточная квалитет М42

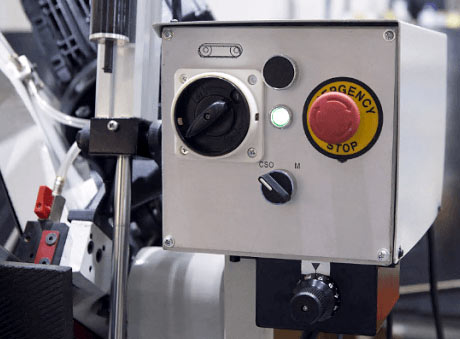

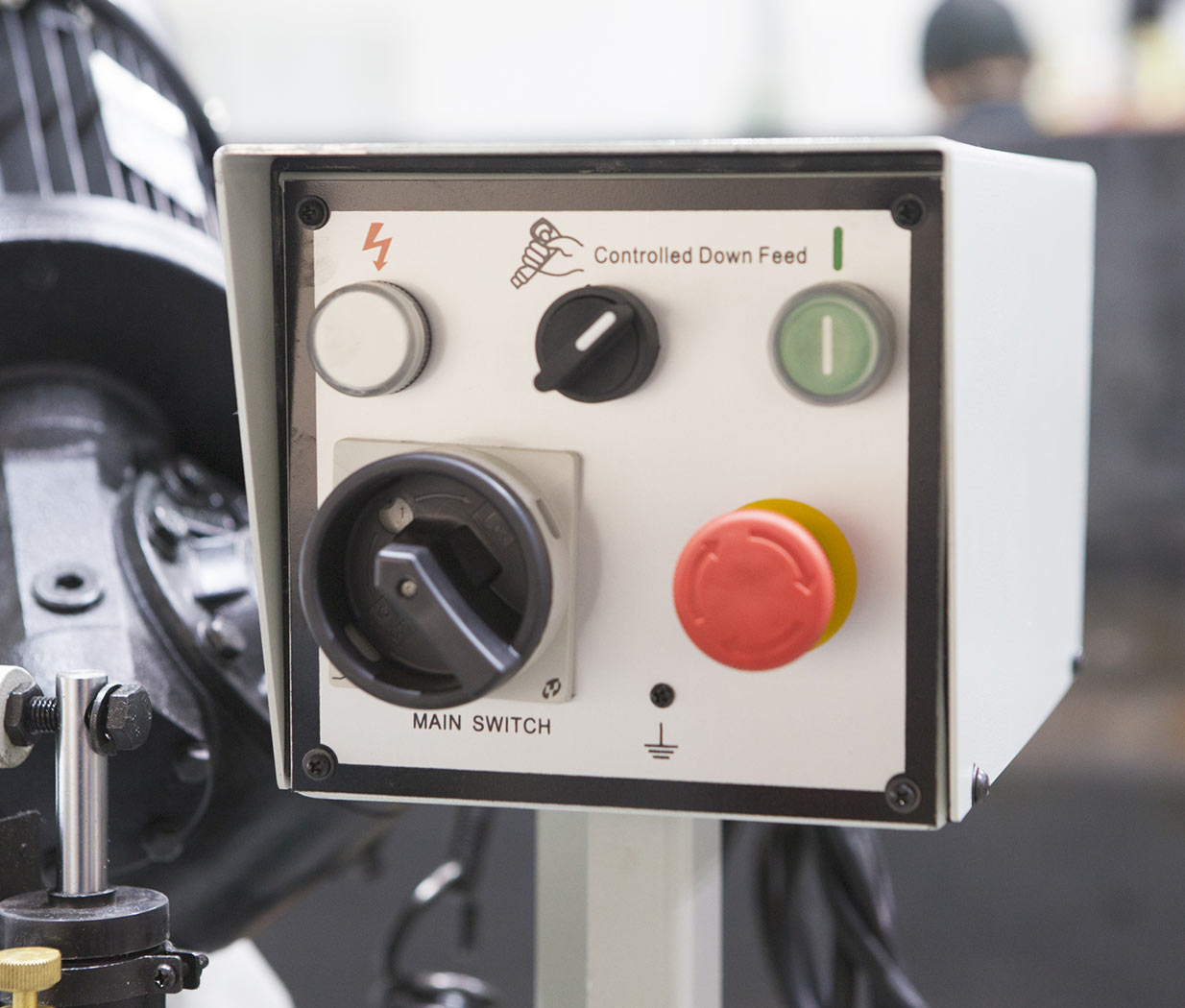

Панель управления

• Переключатель скорости резания и выключения станка
• Кнопка включения станка
• Индикатор включения станка
• Общая кнопка стоп
• Переключатель режима работы (автоматическое и с контролем подачи вниз)
• Маховик плавной регулировки скорости опускания рамы (подвод и рабочий ход – инвентор, размещён под панелью управления)

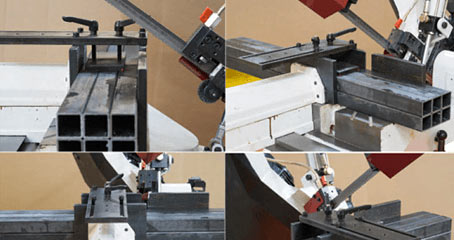

Дополнительный прижим для пакетной резки для BS-280G

Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков.

Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно.

Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами.

Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек.

На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра.

Регулировка гидроцилиндра производится маховиком плавной регулировки скорости опускания рамы (подвод и рабочий ход – инвентор, размещён под панелью управления)

Гидравлическая система снабжена электромагнитным клапаном. При нажатии кнопки «пуск» гидравлика опускает раму с заданной скоростью и удерживает раму в любой точке в выкл. состоянии (при этой конструкции - нет необходимости дополнительно перекрывать перепускной клапан демпфера в нижней точке рамы, для последующей установки рамы в любую верхнюю точку).

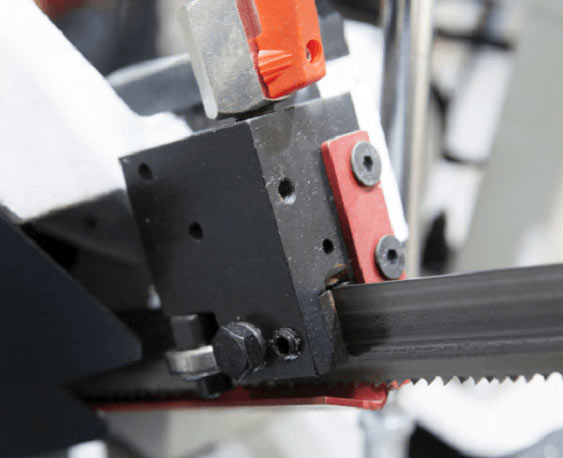

Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления.

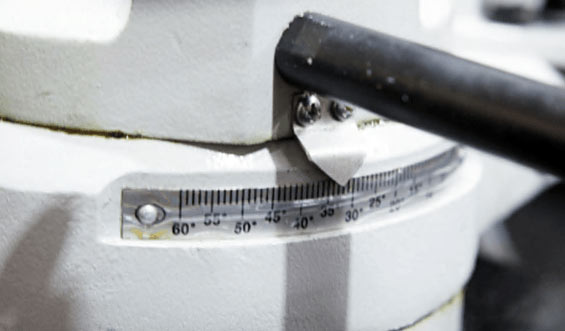

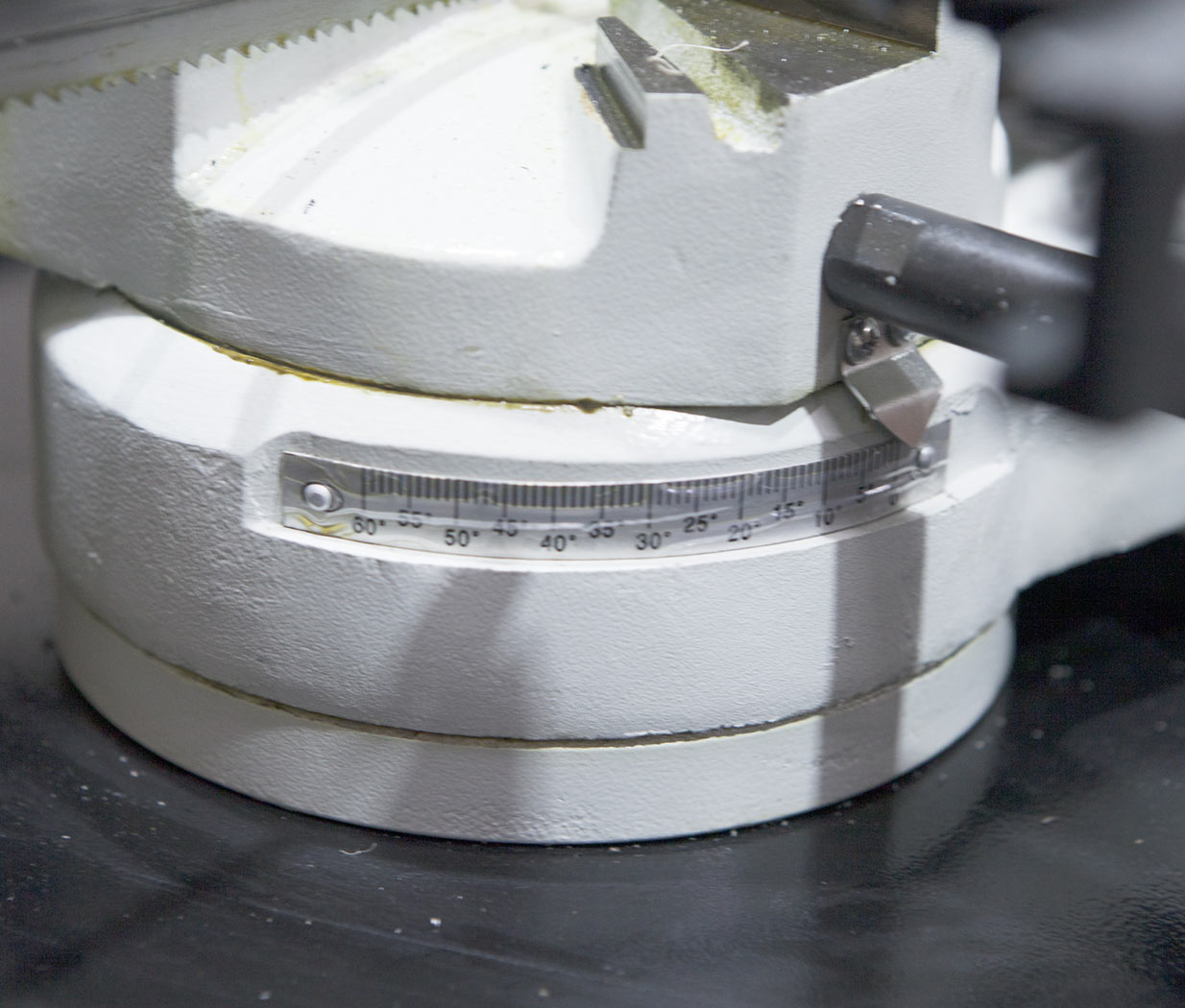

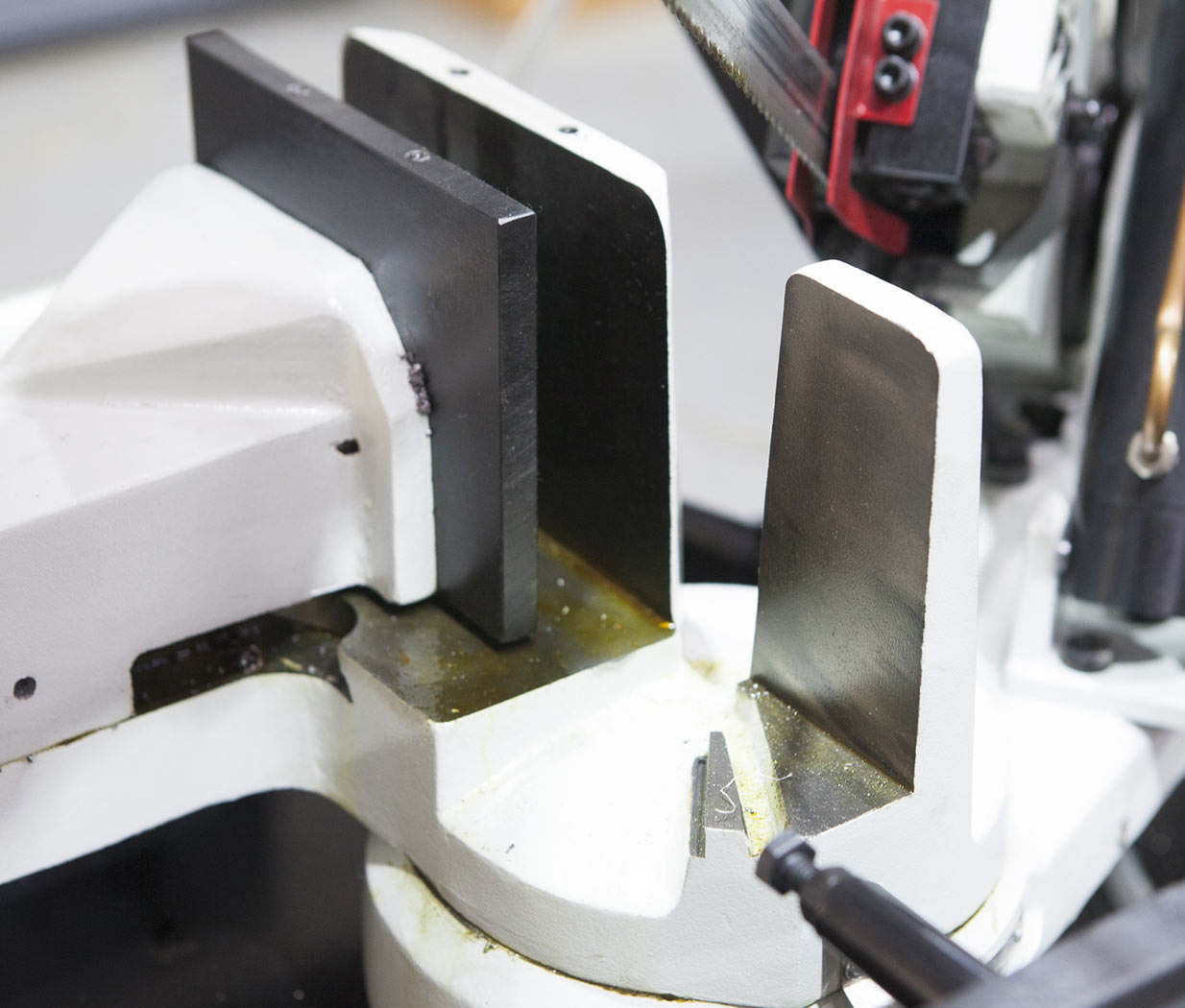

Механические тиски, поворотный стол с возможностью поворота 0°…+45°…+60º по шкале.

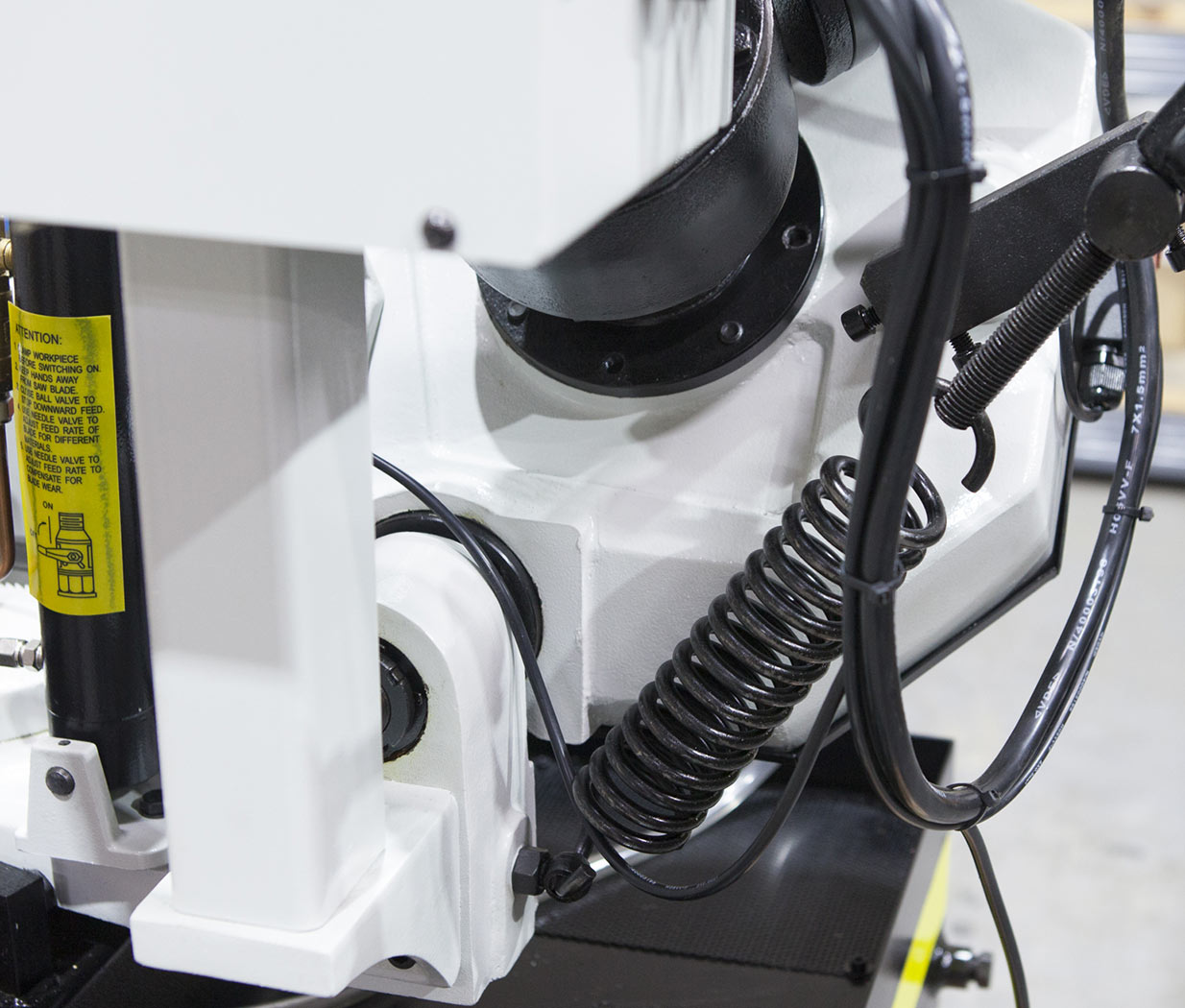

Пружина для облегчения поднятия рамы в верхнее положение (после отпила заготовки)

Панель управления
Маховик плавной регулировки скорости опускания рамы
Зубчатый привод
Неподвижные механические тиски
Рычаг доводки тисков
Механическое натяжение полотна

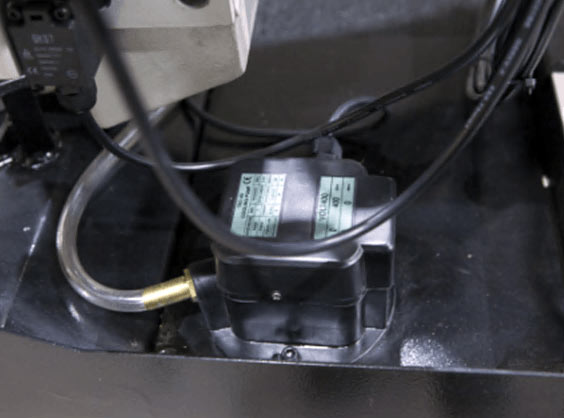

Помпа СОЖ

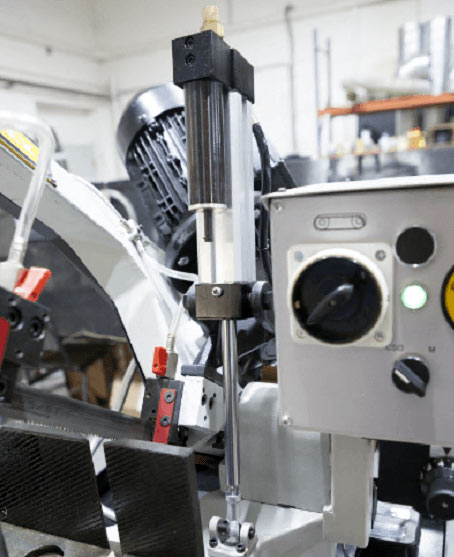

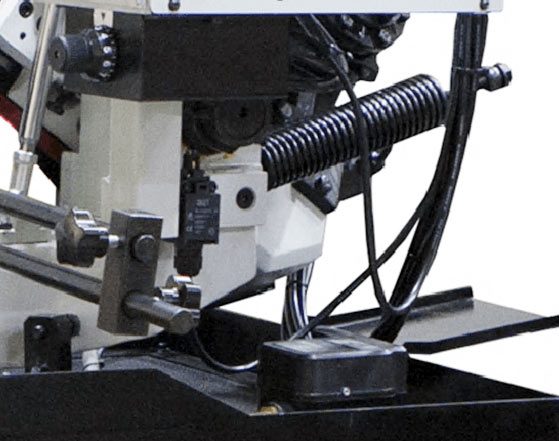

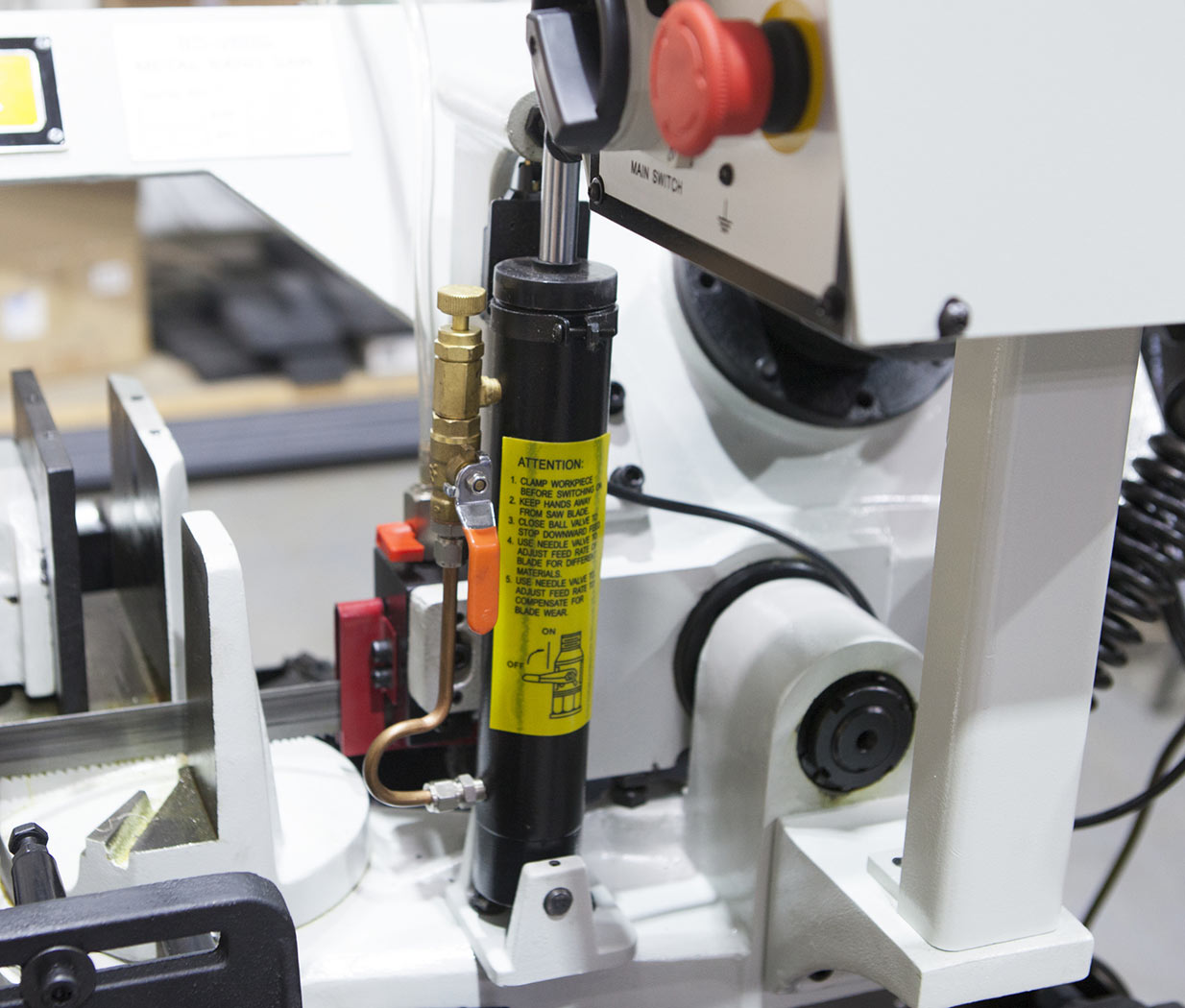

Гидроцилиндр с электромагнитным клапаном

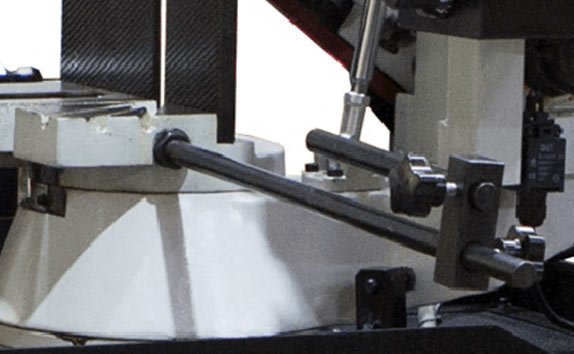

Мерный упор 500 мм

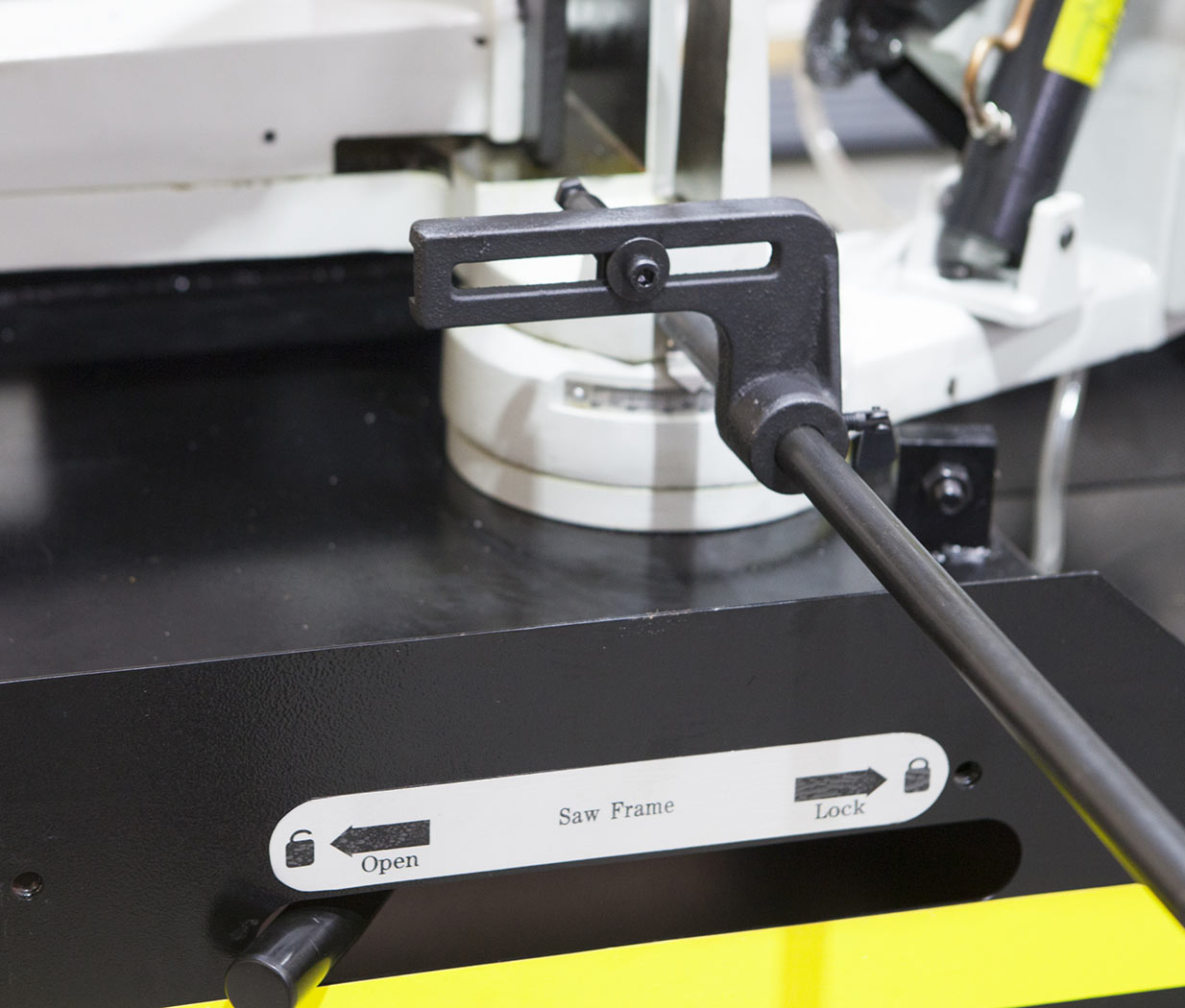

Рычаг фиксации поворота рамы

Мерный упор 500 мм

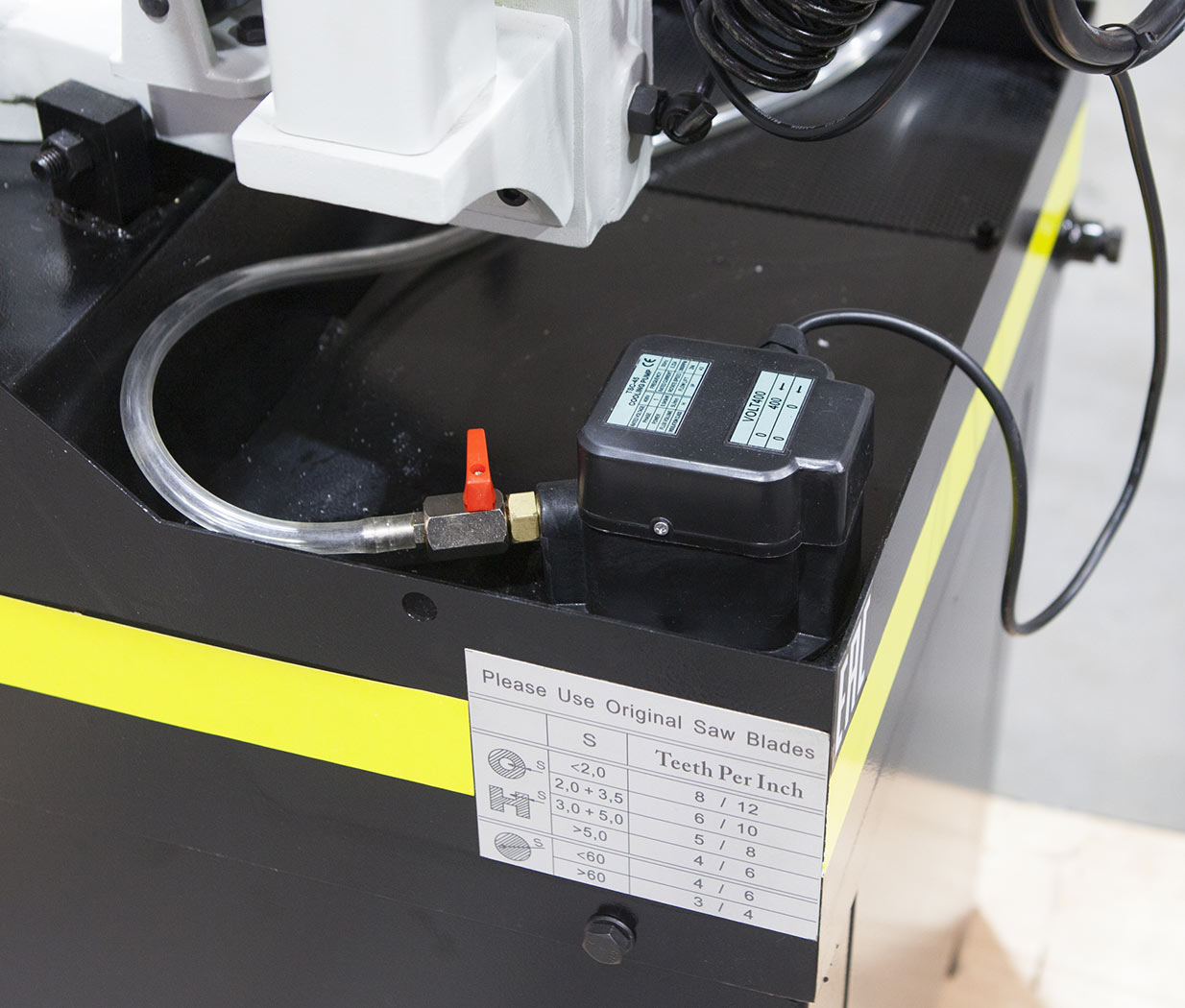

Помпа СОЖ

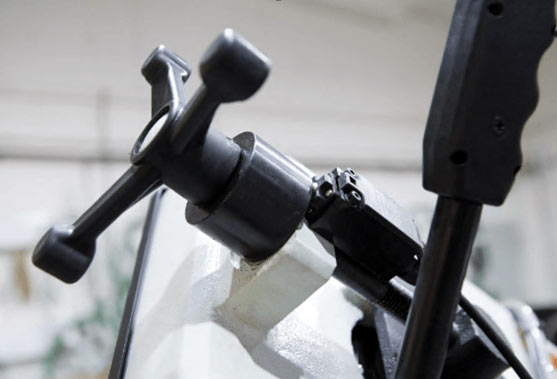

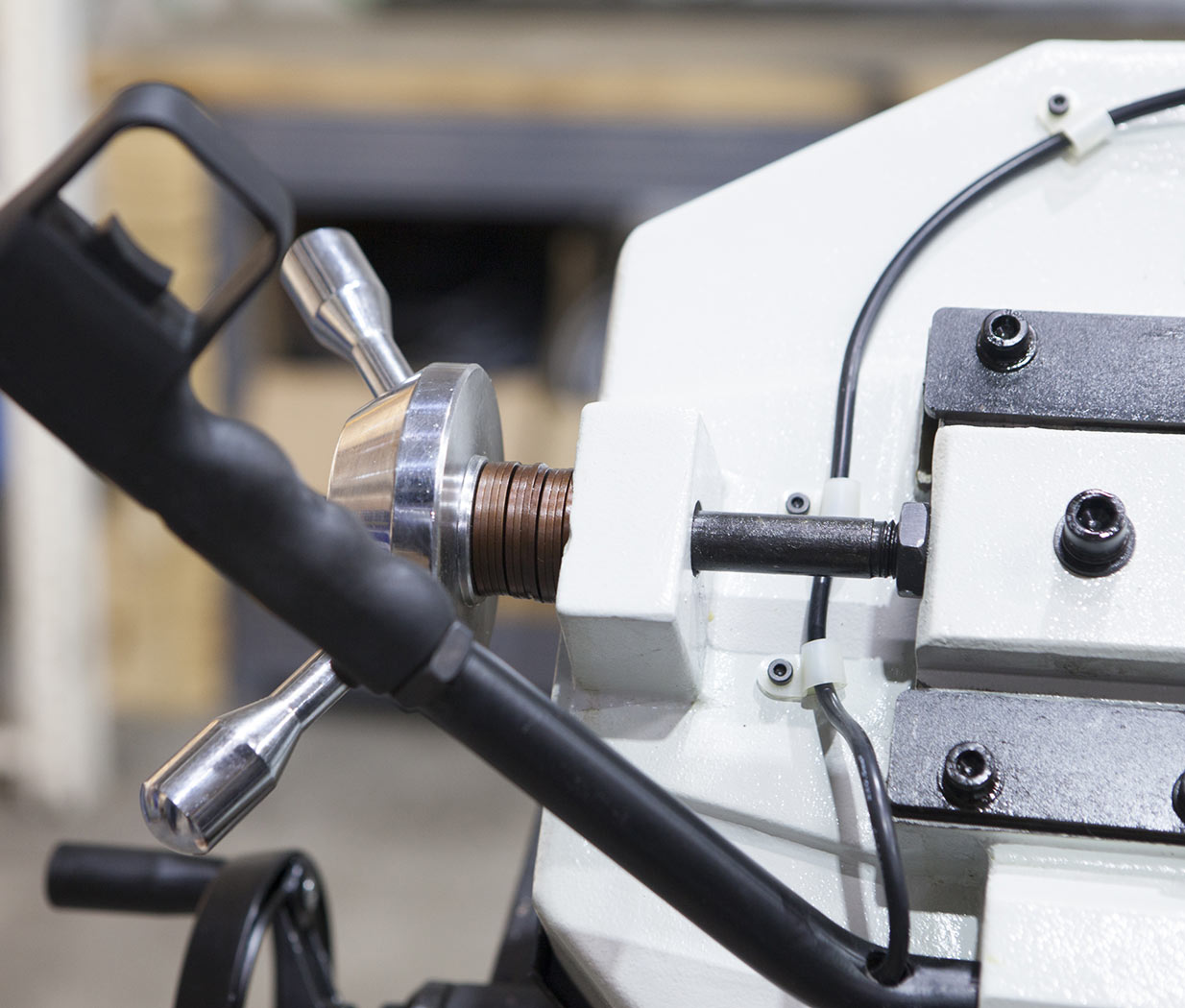

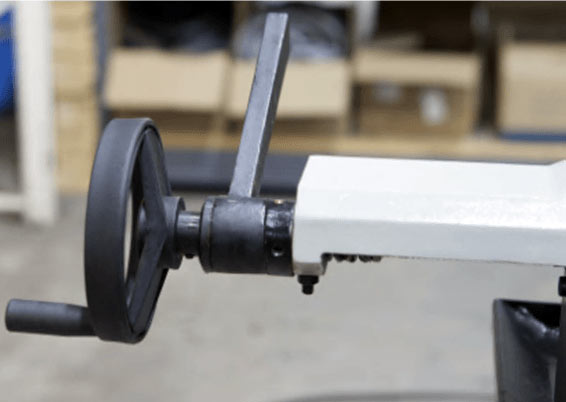

Маховик ручного натяжения ленты

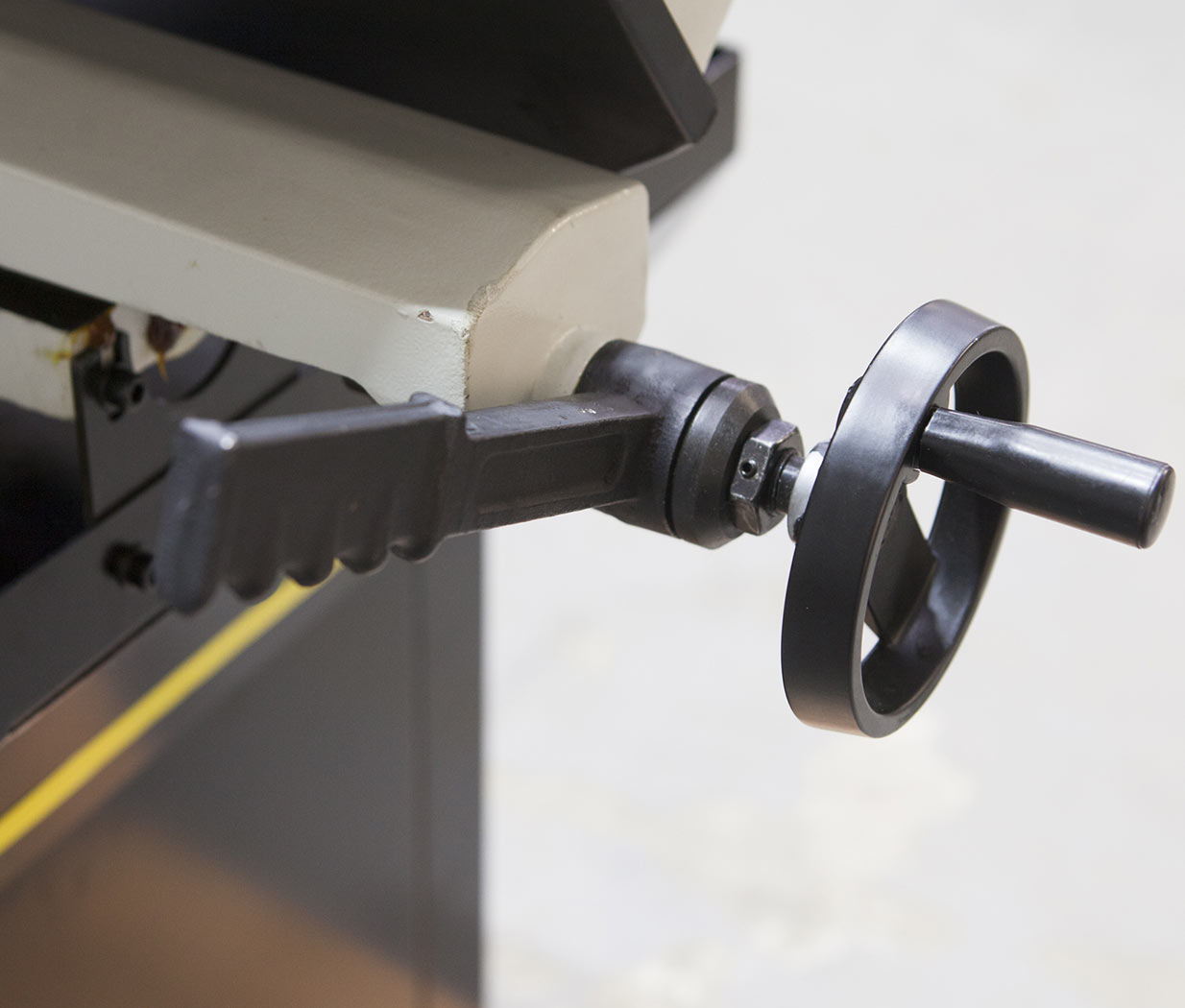

Маховик тисков и рычаг быстрой доводки

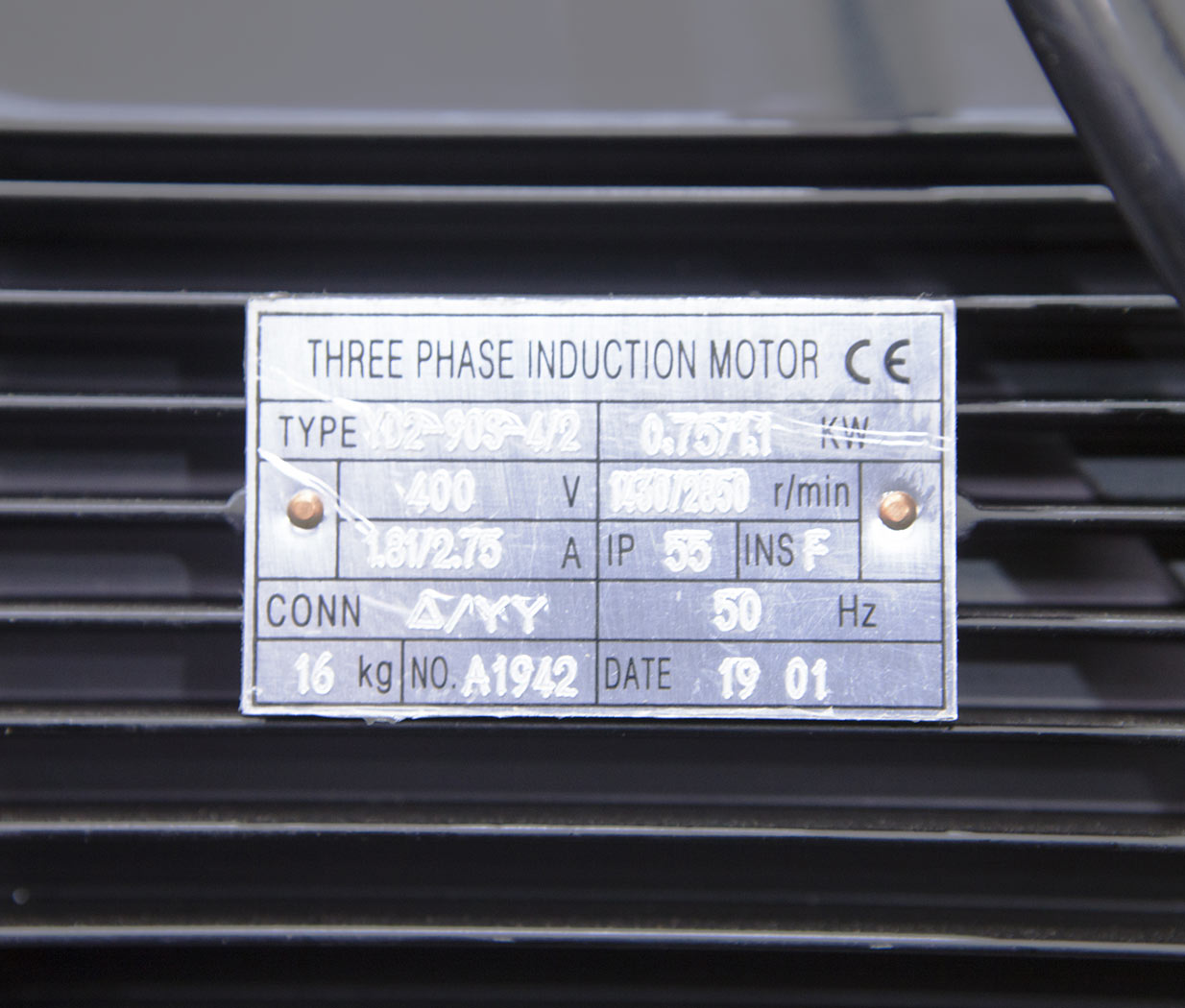

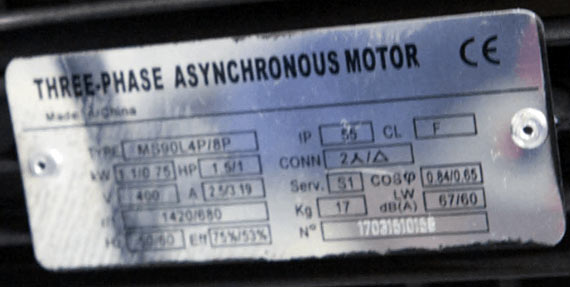

Шильдик мотора

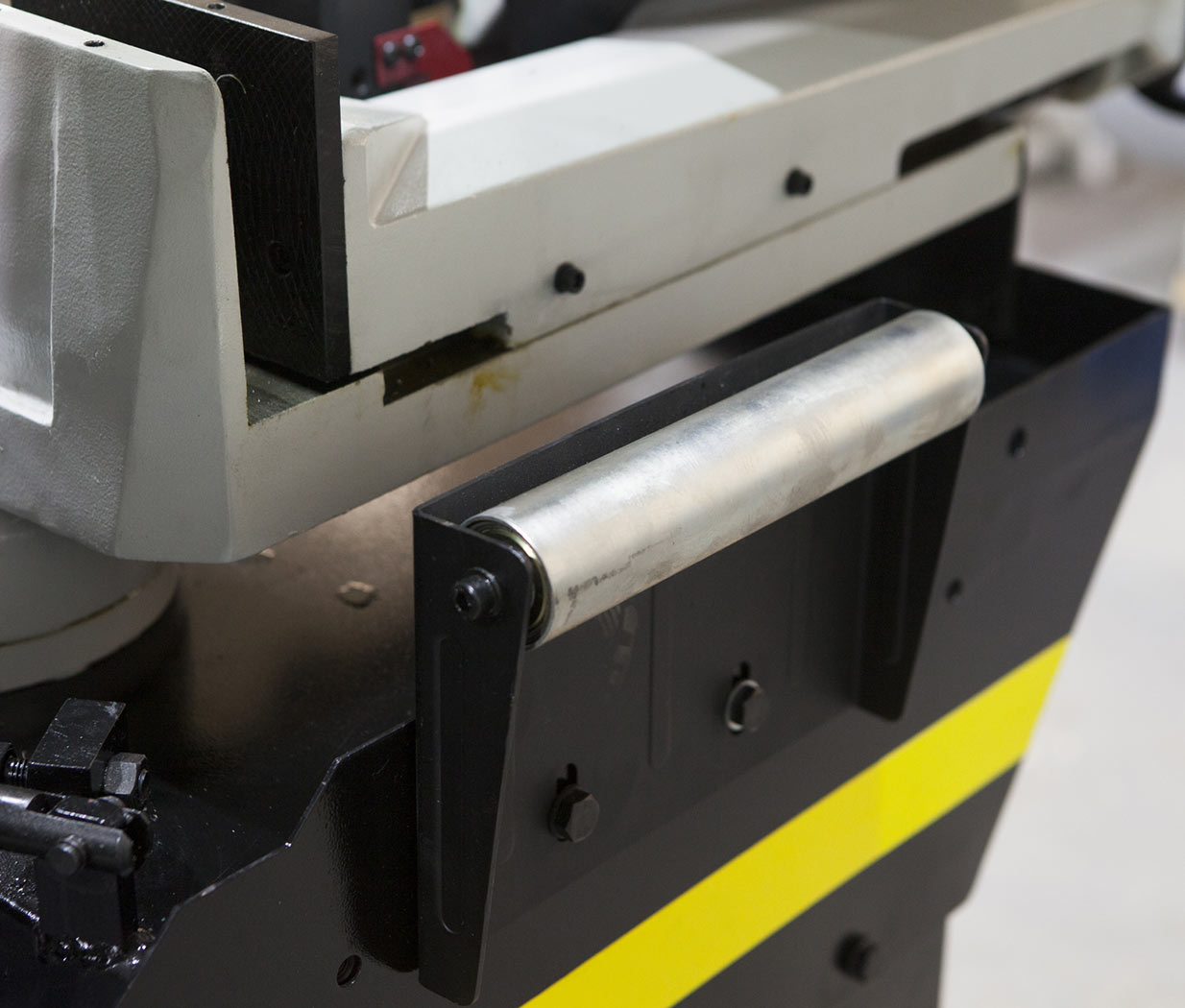

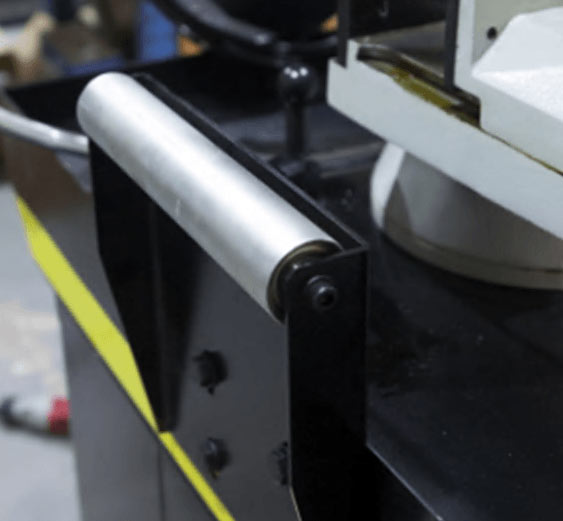

В стандартной комплектации ролик прямой,

предназначен для подачи и перемещения заготовок к тискам.
